上面図

このセクションの図は、サーバーの上面図に関する情報を示しています。

上面図: 上層​

ファン・シュラウドを取り外した後の上面図を次の図に示します。

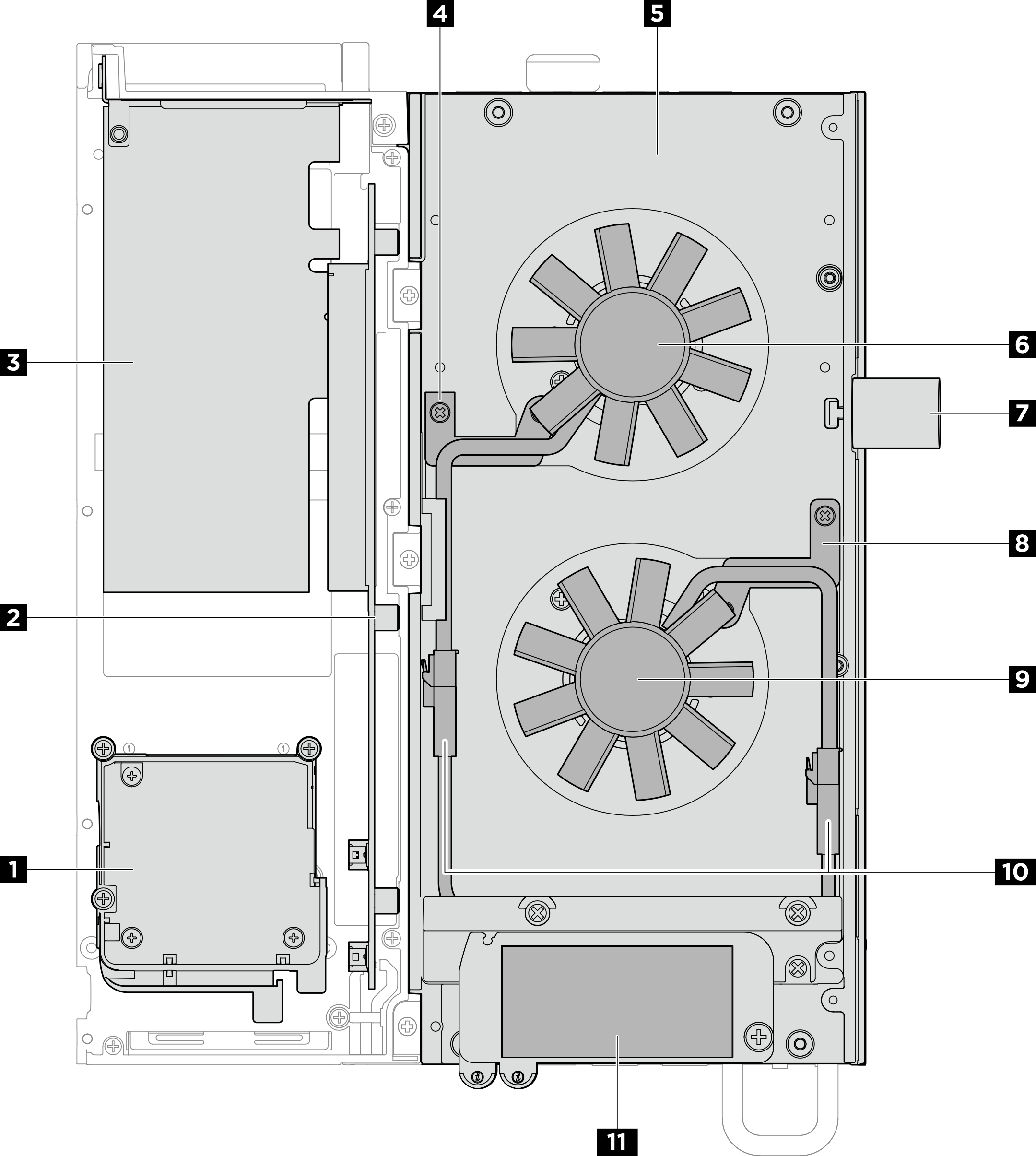

図 1. 上面図: 上層

表 1. 上面図: 上層

拡張キット	サーバー
1 イーサネット・アダプター: ファン・モジュール GPU アダプター: GPU アダプター用のサポート・バッフル	4 ファン・ブリッジ・ケーブル・ブラケット 1
2 PCIe ライザー・カード	5 トップ・カバー
3 PCIe アダプター	6 ファン 1
	7 ケンジントン・ロック
	8 ファン・ブリッジ・ケーブル・ブラケット 2
	9 ファン 2
	10 ファン・ブリッジ・ケーブル
	11 Lenovo XClarity Controller ネットワーク・アクセス・ラベル

上面図: 下層​

次の図は、拡張キット、ファン・シュラウド、および上層の取り外し可能コンポーネントを取り外した後の上面図です。

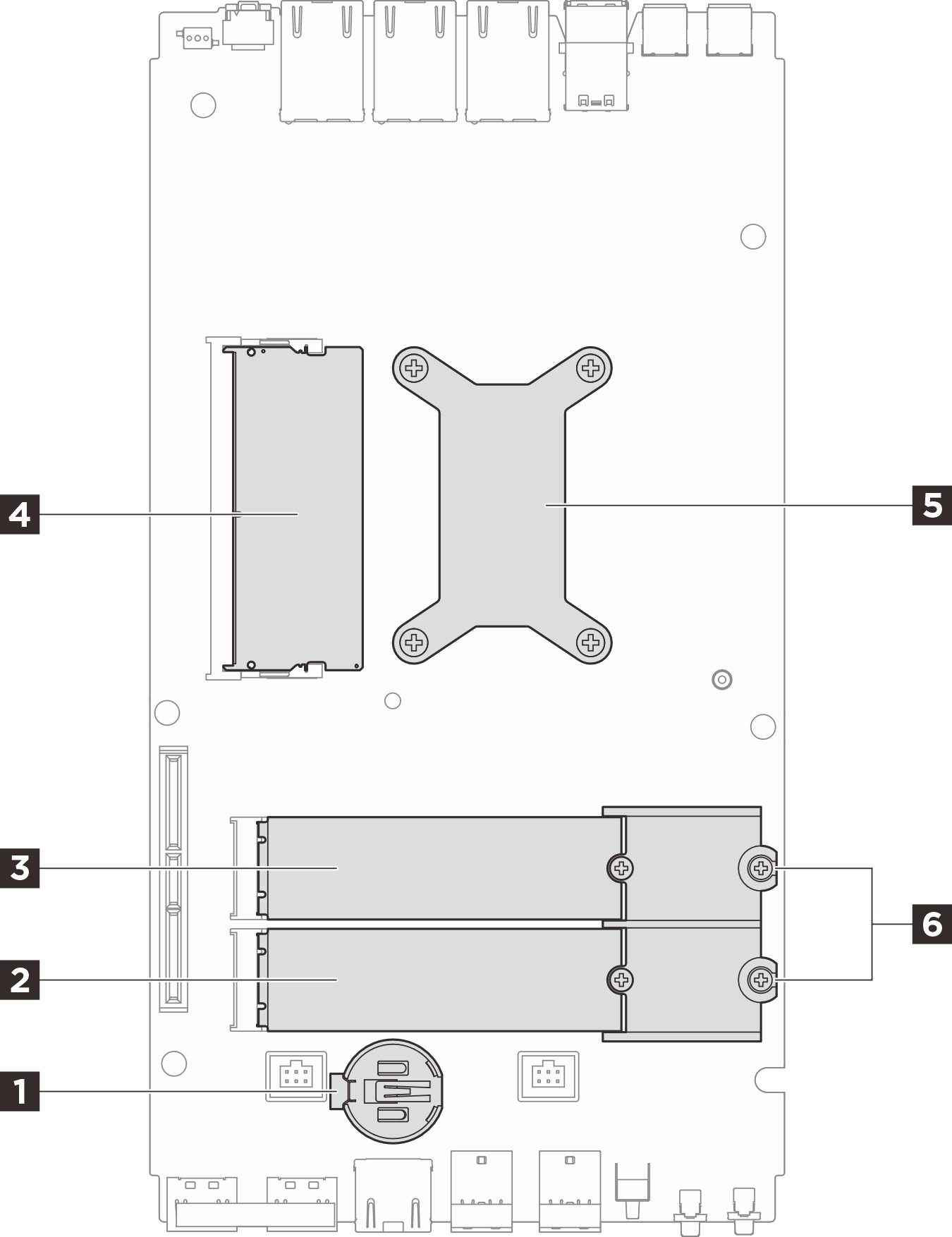

図 2. 上面図: 下層

表 2. 上面図: 下層

1 CMOS バッテリー	2 M.2 ドライブ・スロット 3
3 M.2 ドライブ・スロット 2	4 DIMM スロット 1
5 プロセッサーおよびプロセッサー・ヒートシンク	6 M.2 ホルダー (タイプ 2280 のみ)
