Vue supérieure
Les illustrations de cette section fournissent des informations sur la vue supérieure du serveur.
Remarque
Selon la configuration, il est possible que votre serveur diffère légèrement de l'illustration.
Vue supérieure : couche supérieure
La figure ci-après illustre la vue supérieure après le retrait du capotage de ventilateur.
Figure 1. Vue supérieure : couche supérieure
| Kit d’extension | Serveur |
1
| 4 Support de câble de la passerelle de ventilateur 1 |
| 2 Carte mezzanine PCIe | 5 Carter supérieur |
| 3 Adaptateur PCIe | 6 Ventilateur 1 |
| 7 Verrouillage Kensington | |
| 8 Support de câble de la passerelle de ventilateur 2 | |
| 9 Ventilateur 2 | |
| 10 Câbles de la passerelle du ventilateur | |
| 11 Étiquette d’accès réseau Lenovo XClarity Controller |
Vue supérieure : couche inférieure
La figure ci-après illustre la vue supérieure après le retrait du kit d’extension, du capotage du ventilateur et des composants amovibles de la couche supérieure.

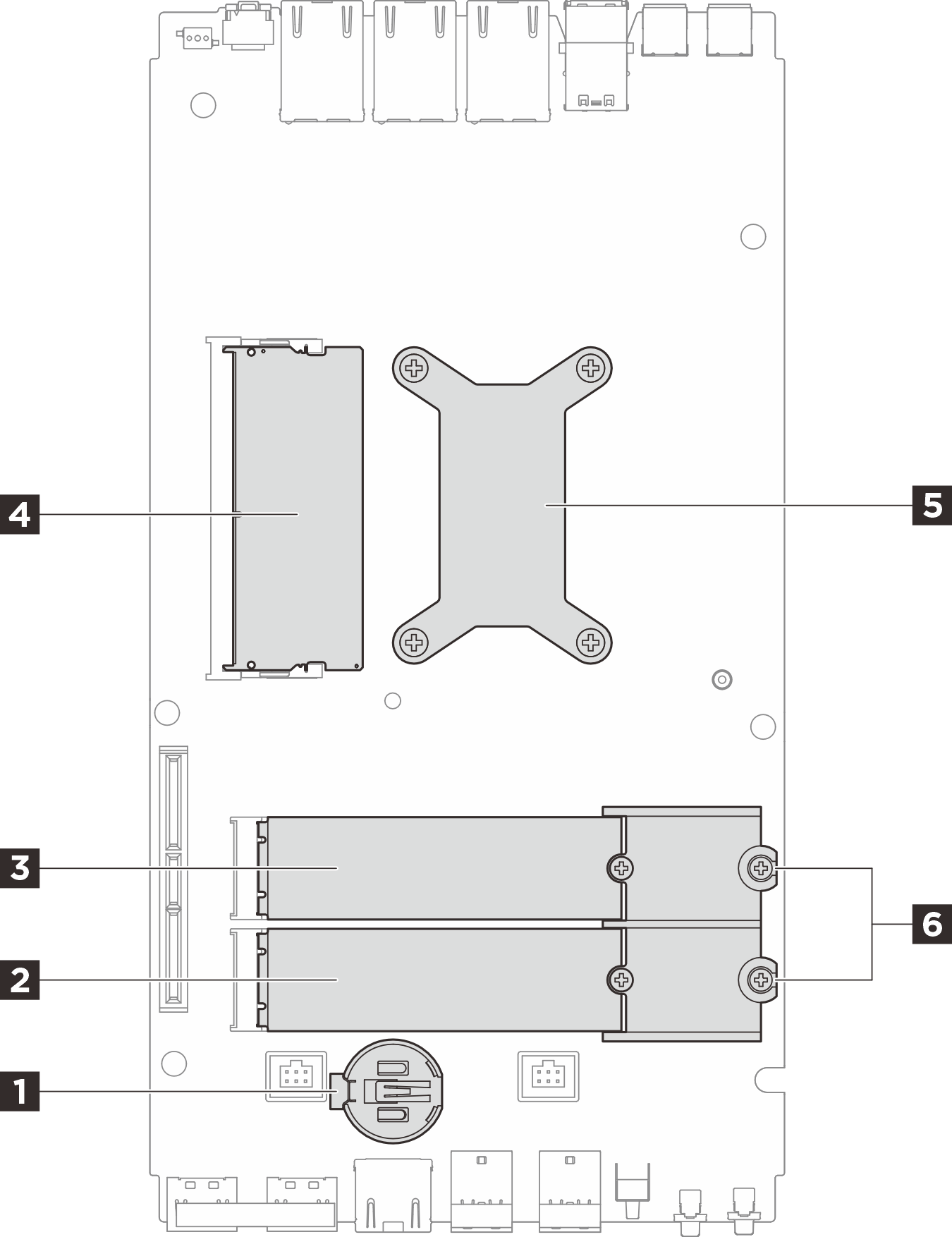

Figure 2. Vue supérieure : couche inférieure
| 1 Pile CMOS | 2 Emplacement d’unité M.2 3 |
| 3 Emplacement d’unité M.2 2 | 4 Emplacement DIMM 1 |
| 5 Processeur et dissipateur thermique de processeur | 6 Support M.2 (pour le type d’unité 2280 uniquement) |
