평면도

이 섹션의 그림은 서버의 윗면 보기에 대한 정보를 제공합니다.

주

구성에 따라 서버가 그림과 조금 다를 수 있습니다.

윗면: 상단 레이어

다음 그림은 팬 슈라우더를 제거한 후의 평면도입니다.

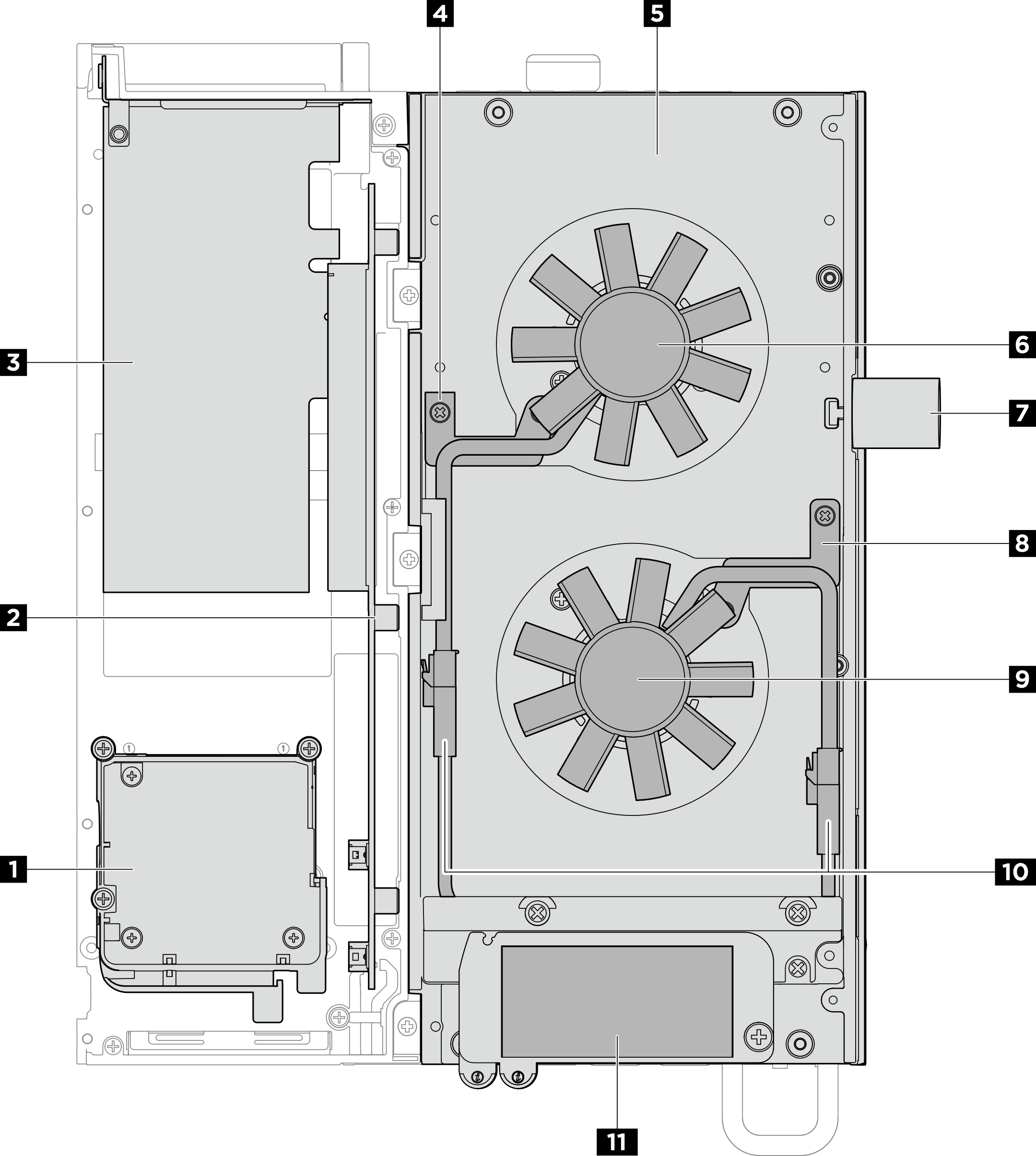

그림 1. 윗면: 상단 레이어

표 1. 윗면: 상단 레이어
확장 키트	서버
`1` 이더넷 어댑터: 팬 모듈 GPU 어댑터: GPU 어댑터용 서포트 배플	`4` 팬 브리지 케이블 브래킷 1
`2` PCIe 라이저 카드	`5` 윗면 덮개
`3` PCIe 어댑터	`6` 팬 1
	`7` Kensington 잠금 장치
	`8` 팬 브리지 케이블 브래킷 2
	`9` 팬 2
	`10` 팬 브리지 케이블
	`11` Lenovo XClarity Controller 네트워크 액세스 레이블

다음 그림은 확장 키트, 팬 슈라우드 및 상단 레이어의 제거 가능한 구성 요소를 제거한 후의 평면도입니다.

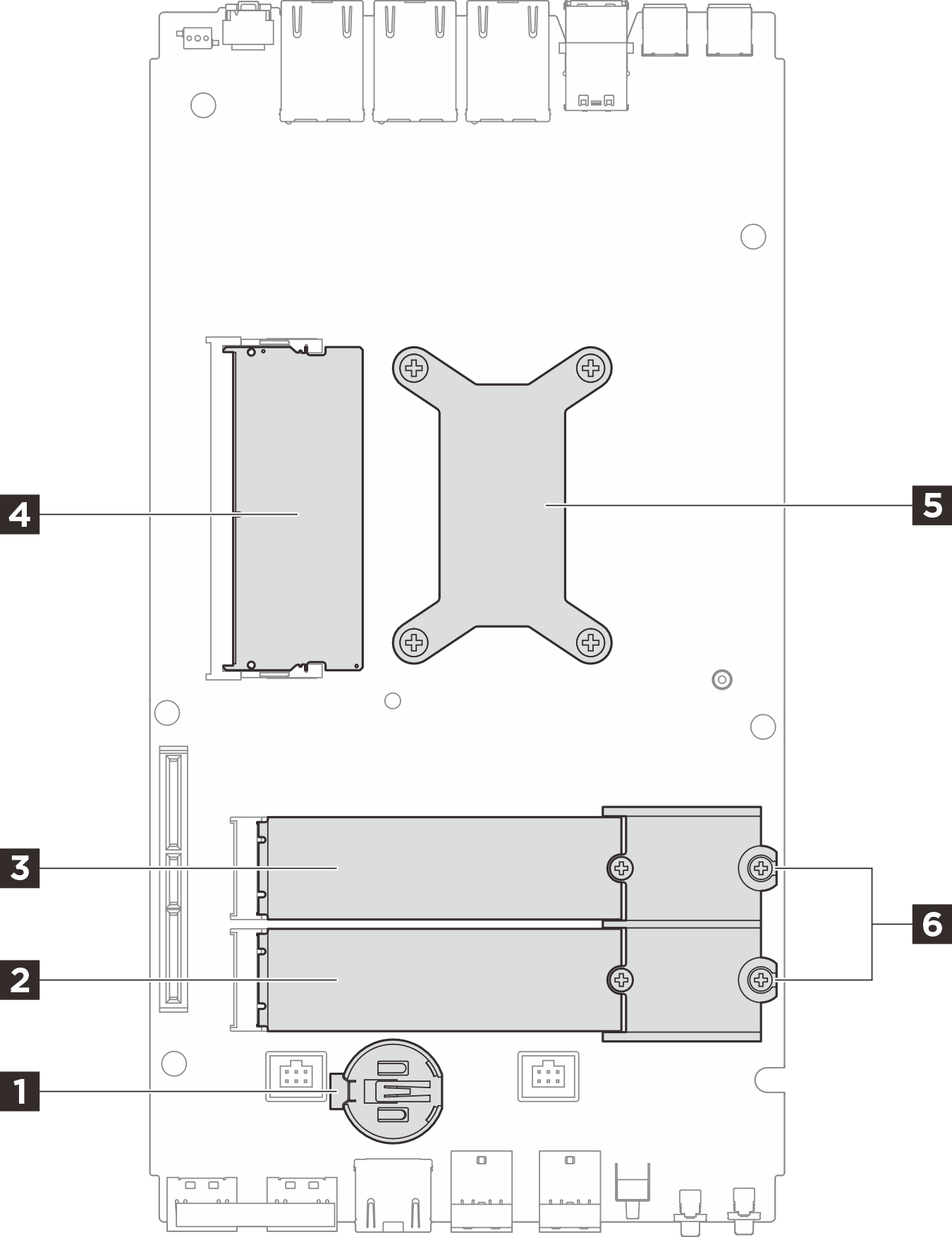

그림 2. 윗면: 하단 레이어
