俯视图
本节中的插图提供了服务器俯视图的相关信息。
注
根据配置的不同，您的服务器可能与插图略有不同。
俯视图：上层

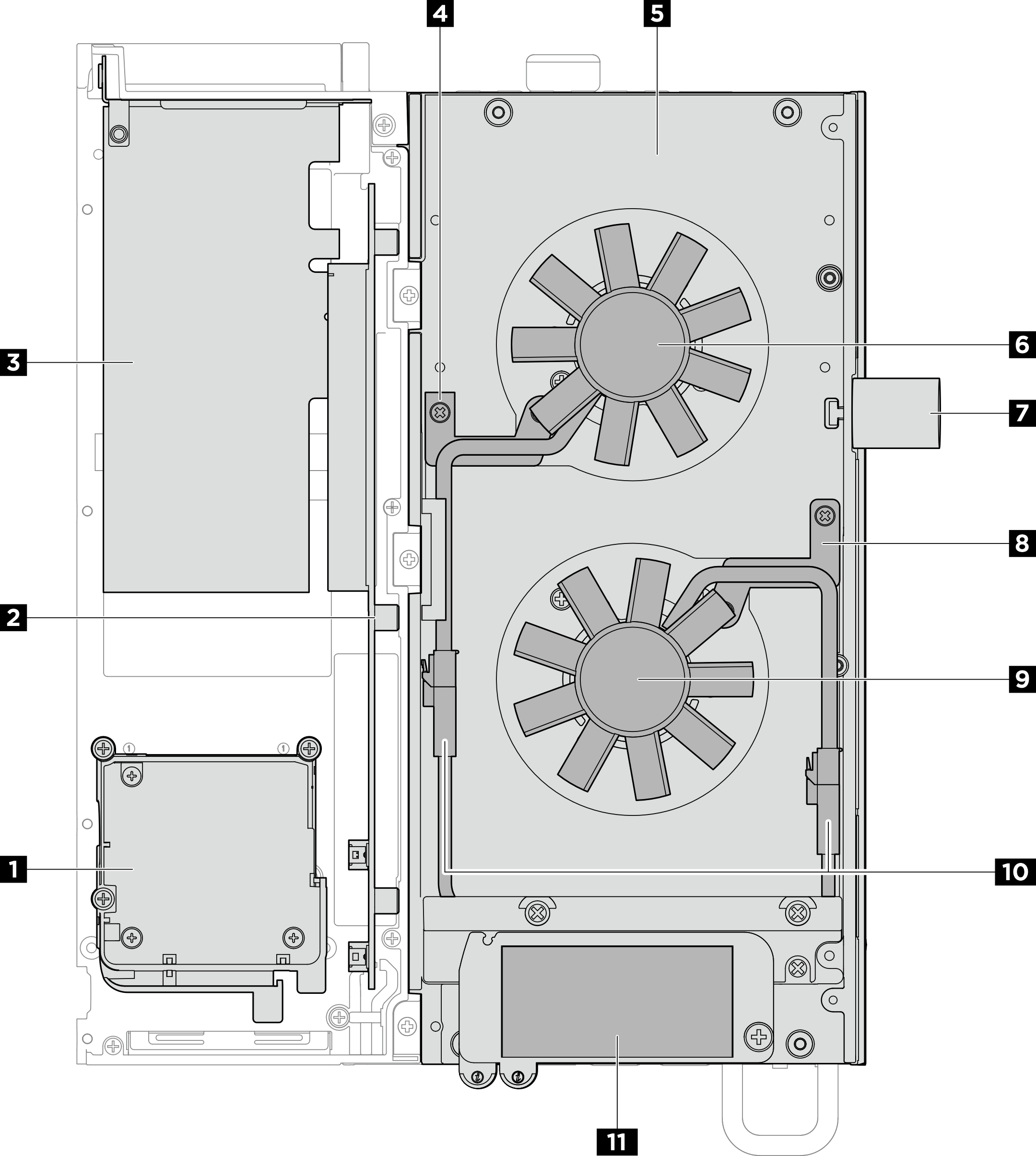

下图是卸下风扇护罩后的俯视图。
图 1. 俯视图：上层
| 扩展套件 | 服务器 |
1
| 4 风扇桥接线缆支架 1 |
| 2 PCIe 转接卡 | 5 顶盖 |
| 3 PCIe 适配器 | 6 风扇 1 |
| 7 Kensington 锁 | |
| 8 风扇桥接线缆支架 2 | |
| 9 风扇 2 | |
| 10 风扇桥接线缆 | |
| 11 Lenovo XClarity Controller 网络访问标签 |
俯视图：下层

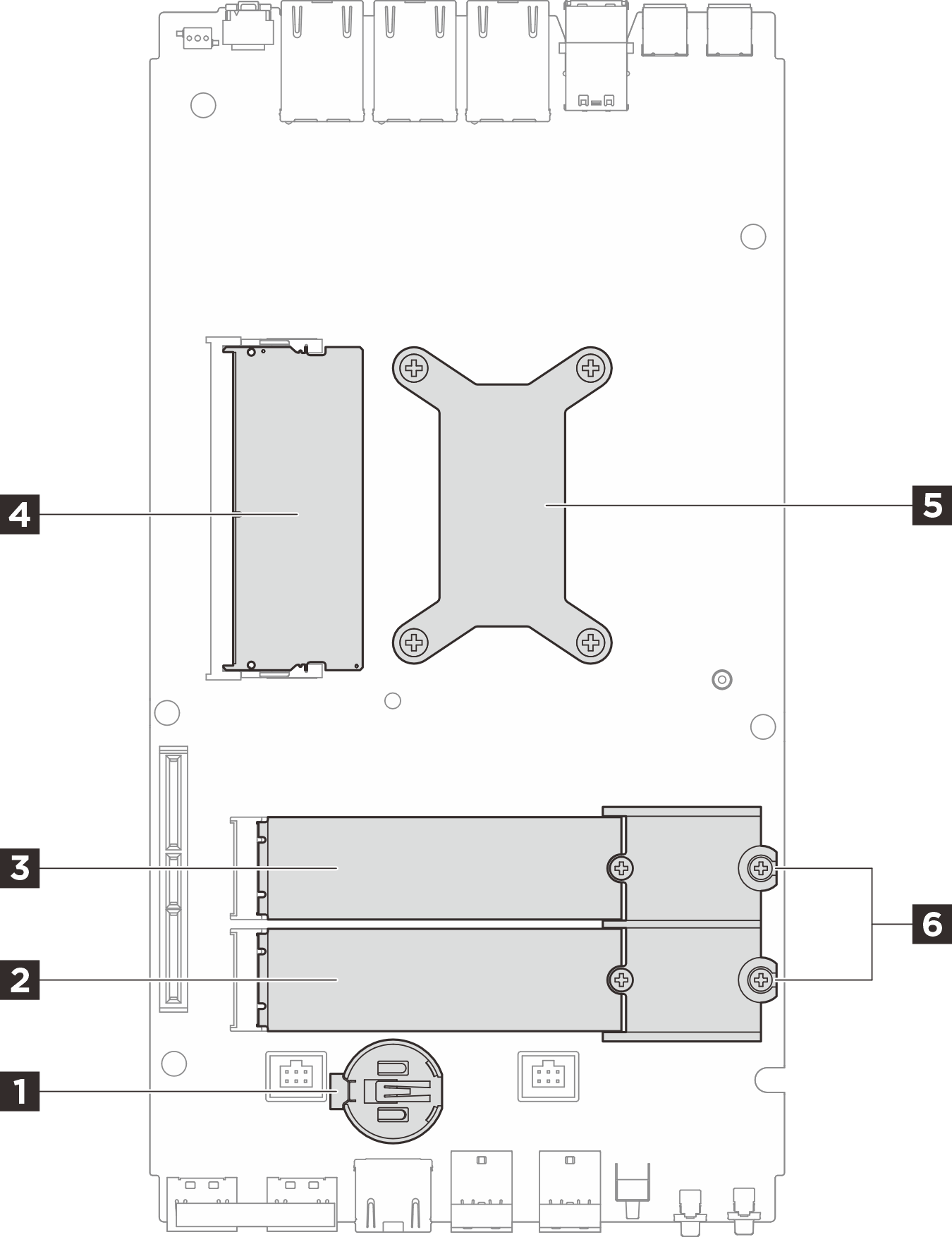

下图是卸下扩展套件、风扇护罩和顶层可拆卸组件后的俯视图。
图 2. 俯视图：下层
| 1 CMOS 电池 | 2 M.2 硬盘插槽 3 |
| 3 M.2 硬盘插槽 2 | 4 DIMM 插槽 1 |
| 5 处理器和处理器散热器 | 6 M.2 夹持器（仅适用于 2280 型） |
