前视图

本节介绍服务器正面的控制按钮、LED 和接口。

注
根据型号的不同，您的服务器可能与插图略有不同。

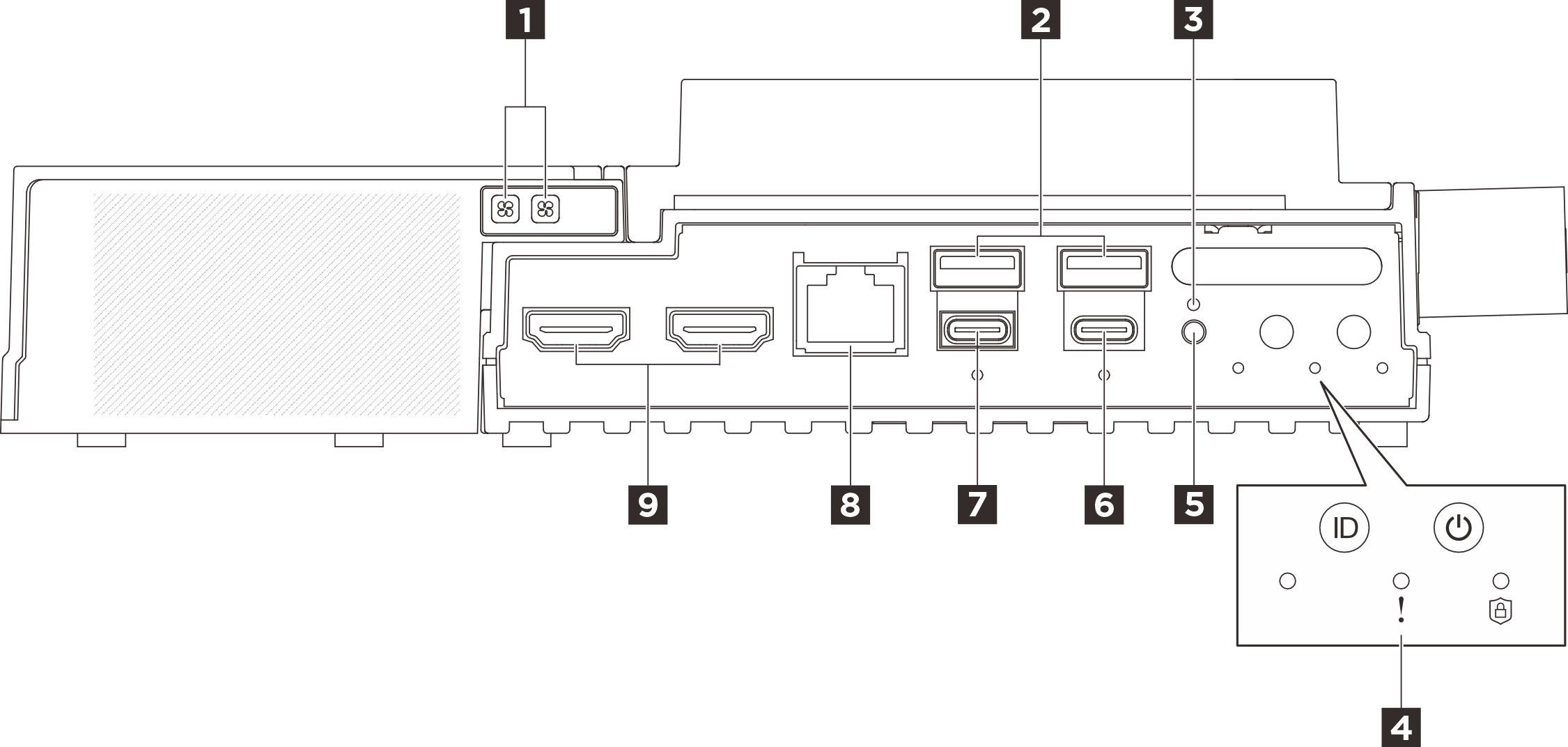

图 1. 前视图

表 1. 前视图上的组件
1 以太网适配器扩展套件的风扇错误 LED（琥珀色）2 USB 3.2 Gen2（10 Gbps）Type-A 接口（USB 端口 1 和端口 2）
3 锁定按钮4 系统按钮和 LED
5 UART 开关按钮6 USB 3.2 Gen 2（10 Gbps）Type-C 接口（带显示器支持）（USB 端口 4）
7 USB 3.2 Gen 2（10 Gbps）Type-C 接口（带显示器支持）（USB 端口 3）8 RJ-45 RS-232 串行控制台接口（适用于操作系统/BIOS 或者 XCC）
9 HDMI 2.0 接口
注
接口 6、7 和 9 为显示器端口。如果连接到这些接口的显示器无法正常工作，请参阅显示器和视频问题。

1 以太网适配器扩展套件的风扇错误 LED（琥珀色）​

当以太网适配器扩展套件上的风扇错误 LED 点亮时，表示相应的系统风扇运行缓慢或出现故障。

2 USB 3.2 Gen2（10 Gbps）Type-A 接口（USB 端口 1 和端口 2）​

将 USB 设备（如鼠标、键盘或其他设备）连接到这些接口中的任一个接口。

3 锁定按钮​

按下此按钮后，服务器将进入系统锁定模式，此时服务器的安全 LED 开始闪烁。请参阅正面 LED识别安全 LED 的状态。如果在系统已进入 BIOS 设置菜单或操作系统后按下锁定按钮，此按钮将不会响应。

4 系统按钮和 LED​

这些按钮和 LED 提供控制功能和系统状态。该区域中有以下按钮和 LED：
  • UART 状态 LED（白色）
  • 系统错误 LED（黄色）
  • 安全 LED（绿色）
  • 带电源状态 LED（绿色）的电源按钮
  • 带 LED（蓝色）的 UID 按钮

请参阅正面 LED，了解更多信息。

5 UART 开关按钮​

按此按钮可在 XCC 日志（仅限 Lenovo 服务技术人员）或 CPU 日志之间切换 UART 输出。打开服务器电源后，输出默认为 CPU 日志。请参阅正面 LED以确定 UART 输出的状态。

6 USB 3.2 Gen 2（10 Gbps）Type-C 接口（带显示器支持）（USB 端口 4）​

将 USB 设备（如鼠标、键盘、显示器或其他设备）连接到该接口。该接口支持显示器。
注

  • 最大视频分辨率为 4K @ 60 Hz。

  • 该接口最高支持 15 瓦功率（5V/3A）。

7 USB 3.2 Gen 2（10 Gbps）Type-C 接口（带显示器支持）（USB 端口 3）​

将 USB 设备（如鼠标、键盘、显示器或其他设备）连接到该接口。请优先通过此端口配置 UEFI 设置。

注

  • 建议在打开系统电源时将显示器连接到 USB 端口 3（带显示器支持）。系统引导期间，错误消息的输出来自 USB 端口 3。 进入操作系统后，如果连接到 USB 端口 3 的显示器变为空白，请将显示器连接到另一个显示端口。 请参阅显示器和视频问题，了解更多信息。

  • 最大视频分辨率为 1920 x 1200 @ 60 Hz。

  • 该接口最高可支持 15 瓦功率（5V/3A）。

8 RJ-45 RS-232 串行控制台接口（适用于操作系统/BIOS 或者 XCC）​

将外部 RJ-45 串行 COMM 控制台线缆连接到带 RJ-45 接口的 RS-232 串行控制台。

9 HDMI 2.0 接口​

请将 HDMI 兼容设备连接到这些接口。
注
最大视频分辨率为 4K @ 60 Hz。

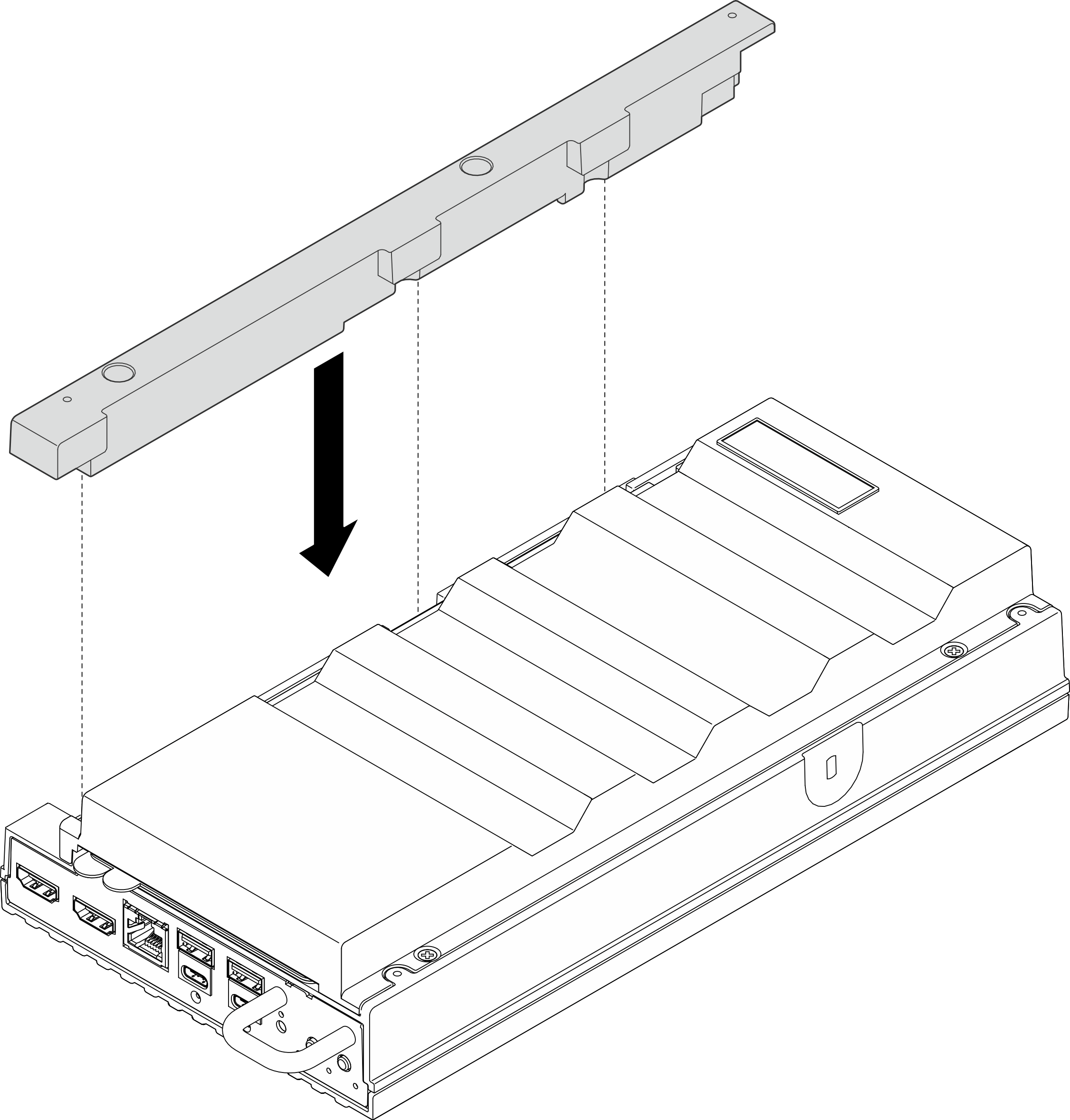

扩展填充件​

当节点中未安装扩展套件时，请安装扩展填充件。请参阅安装扩展填充件，了解更多信息。


正面 I/O 填充件​

不使用接口时请安装 I/O 填充件。如果没有填充件的保护，接口上可能会落满灰尘。

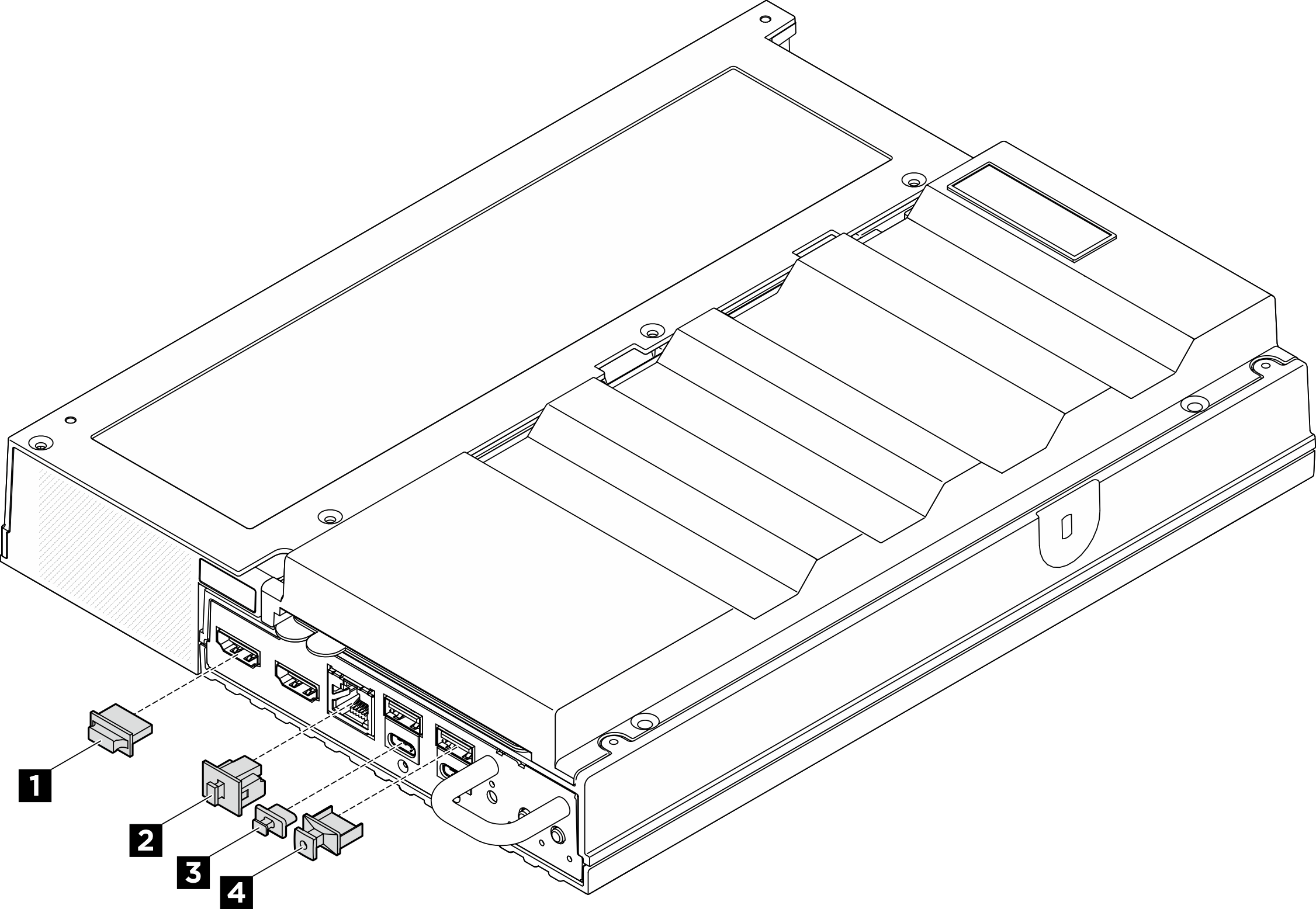

图 2. 正面 I/O 填充件

1 HDMI 接口填充件（2 个）2 RJ-45 填充件（1 个）
3 USB Type-C 填充件（2 个）4 USB Type-A 填充件（2 个）
