Vista frontal

Esta seção contém informações sobre os controles, LEDs e conectores na parte frontal do servidor.

Nota
Dependendo do modelo, seu servidor pode ter uma aparência ligeiramente diferente da ilustração.

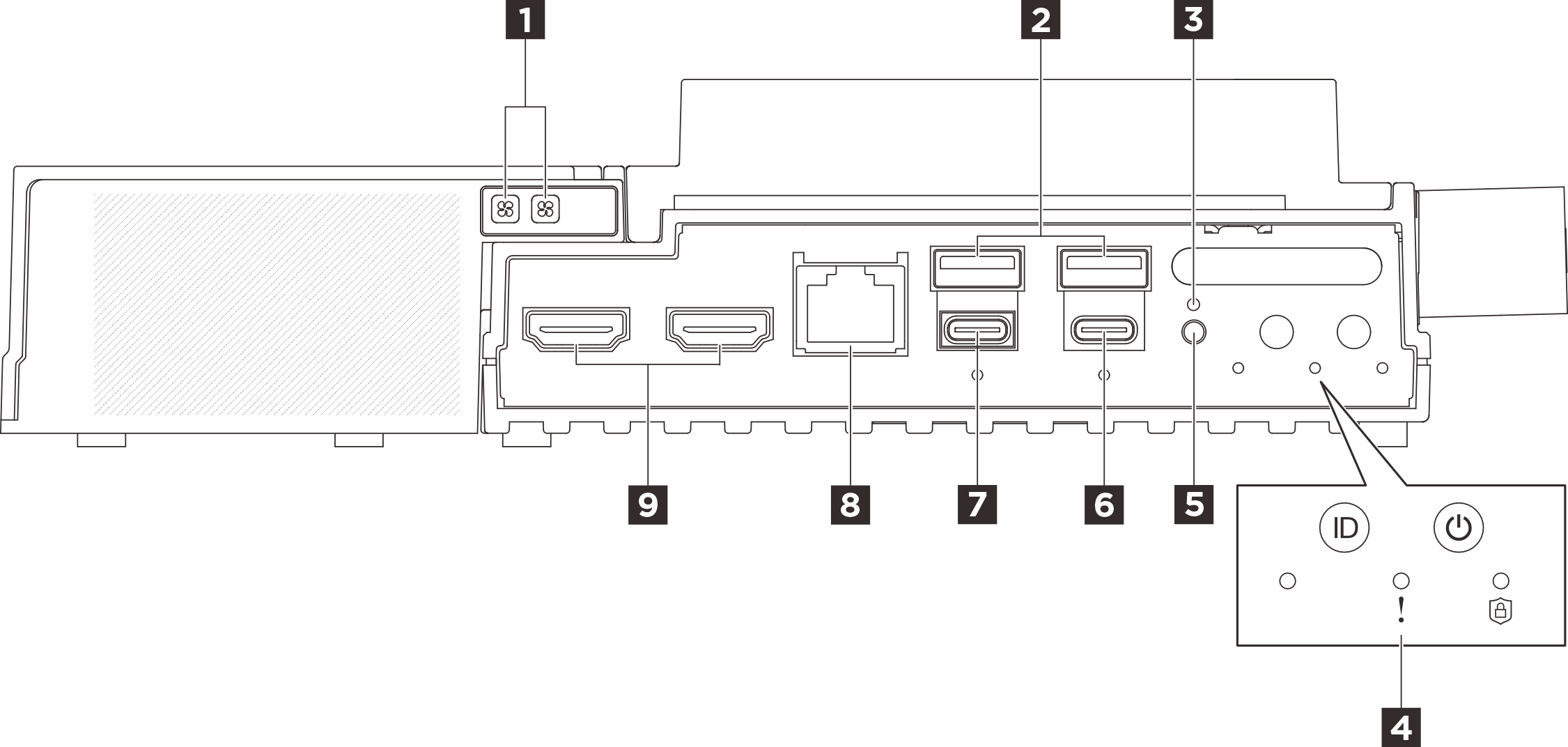

Figura 1. Vista frontal

Tabela 1. Componentes na vista frontal
1 LED de erro do ventilador do kit de expansão do adaptador Ethernet (âmbar)2 Conectores USB 3.2 Gen2 (10 Gbps) Tipo A (porta USB 1 e porta 2)
3 Botão de bloqueio4 Botões e LEDs do sistema
5 Botão do comutador UART6 Conector USB 3.2 Gen 2 (10 Gbps) Tipo C com suporte para exibição (porta USB 4)
7 Conector USB 3.2 Gen 2 (10 Gbps) Tipo C com suporte para exibição (Porta USB 3)8 Conector de console serial RJ-45 RS-232 para OS/BIOS ou XCC
9 Conectores HDMI 2.0
Nota
Os conectores 6, 7 e 9 são portas de exibição. Se os monitores que se conectam a esses conectores não funcionarem normalmente, consulte Problemas de monitor e vídeo.

1 LED de erro do ventilador do kit de expansão do adaptador Ethernet (âmbar)​

Quando um LED de erro do ventilador no kit de expansão do adaptador Ethernet está aceso, ele indica que o ventilador do sistema correspondente está operando lentamente ou falhou.

2 Conectores USB 3.2 Gen2 (10 Gbps) Tipo A (porta USB 1 e porta 2)​

Conecte um dispositivo USB, como mouse, teclado ou outros dispositivos, em um desses conectores.

3 Botão de bloqueio​

Depois de pressionar esse botão, o servidor estará no Modo de bloqueio do sistema para segurança e o LED de segurança do servidor começará a piscar. Consulte LEDs frontais para identificar o status do LED de segurança. O botão de bloqueio não responderá se o botão for pressionado depois que o sistema já tiver entrado no menu de configuração do BIOS ou no sistema operacional.

4 Botões e LEDs do sistema​

Os botões e os LEDs fornecem controles e status do sistema. Os seguintes botões e LEDs estão nesta área:
  • LED de status UART (branco)
  • LED de erro do sistema (amarelo)
  • LED de segurança (verde)
  • Botão liga/desliga com LED de status de energia (verde)
  • Botão UID com LED (azul)

Consulte LEDs frontais para obter mais informações.

5 Botão do comutador UART​

Pressione este botão para alternar a saída UART entre o log do XCC (apenas para técnicos de serviço da Lenovo) ou o log da CPU. Depois de ligar o servidor, a saída é o log da CPU por padrão. Consulte LEDs frontais para determinar o status da saída UART.

6 Conector USB 3.2 Gen 2 (10 Gbps) Tipo C com suporte para exibição (porta USB 4)​

Conecte um dispositivo USB, como mouse, teclado, monitor ou outros dispositivos, a este conector. Este conector é compatível com o monitor.
Nota

  • A resolução máxima de vídeo é 4K a 60 Hz.

  • O conector suporta até 15 watts de energia (5V/3A).

7 Conector USB 3.2 Gen 2 (10 Gbps) Tipo C com suporte para exibição (Porta USB 3)​

Conecte um dispositivo USB, como mouse, teclado, monitor ou outros dispositivos, a este conector. Defina a configuração UEFI por meio dessa porta como prioridade.

Nota

  • É recomendável conectar um monitor à porta USB 3 (com suporte a exibição) enquanto liga o sistema. A saída de mensagens de erro durante a inicialização do sistema é da porta USB 3. Depois de entrar no SO, se o monitor que se conecta à porta USB 3 ficar em branco, conecte o monitor a outra porta de exibição. Consulte Problemas de monitor e vídeo para obter mais informações.

  • A resolução máxima de vídeo é 1.920 x 1.200 a 60 Hz.

  • O conector pode suportar até 15 watts de energia (5V/3A).

8 Conector de console serial RJ-45 RS-232 para OS/BIOS ou XCC​

Conecte um cabo do console serial COMM RJ-45 externo a este console serial RS-232 com o conector RJ-45.

9 Conectores HDMI 2.0​

Conecte um dispositivo compatível com HDMI a qualquer um desses conectores.
Nota
A resolução máxima de vídeo é 4K a 60 Hz.

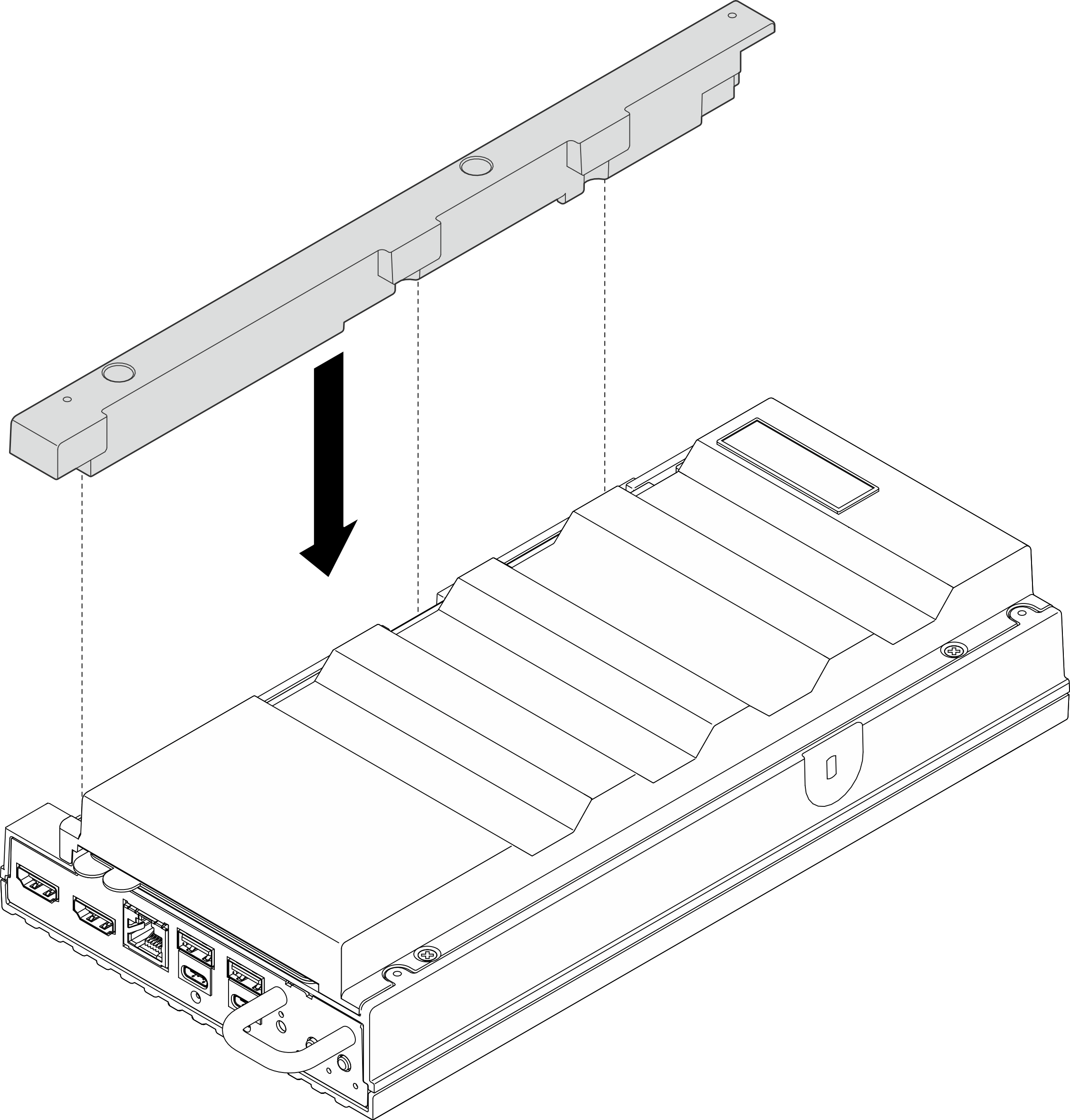

Preenchedor de expansão​

Instale o preenchimento de expansão quando o módulo não estiver instalado com um kit de expansão. Consulte Instalar o preenchedor de expansão para obter mais informações.


Preenchimentos de E/S frontais​

Instale os preenchimentos de E/S quando os conectores não estiverem em uso. Os conectores podem ficar cobertos de poeira em proteção adequada dos preenchedores.

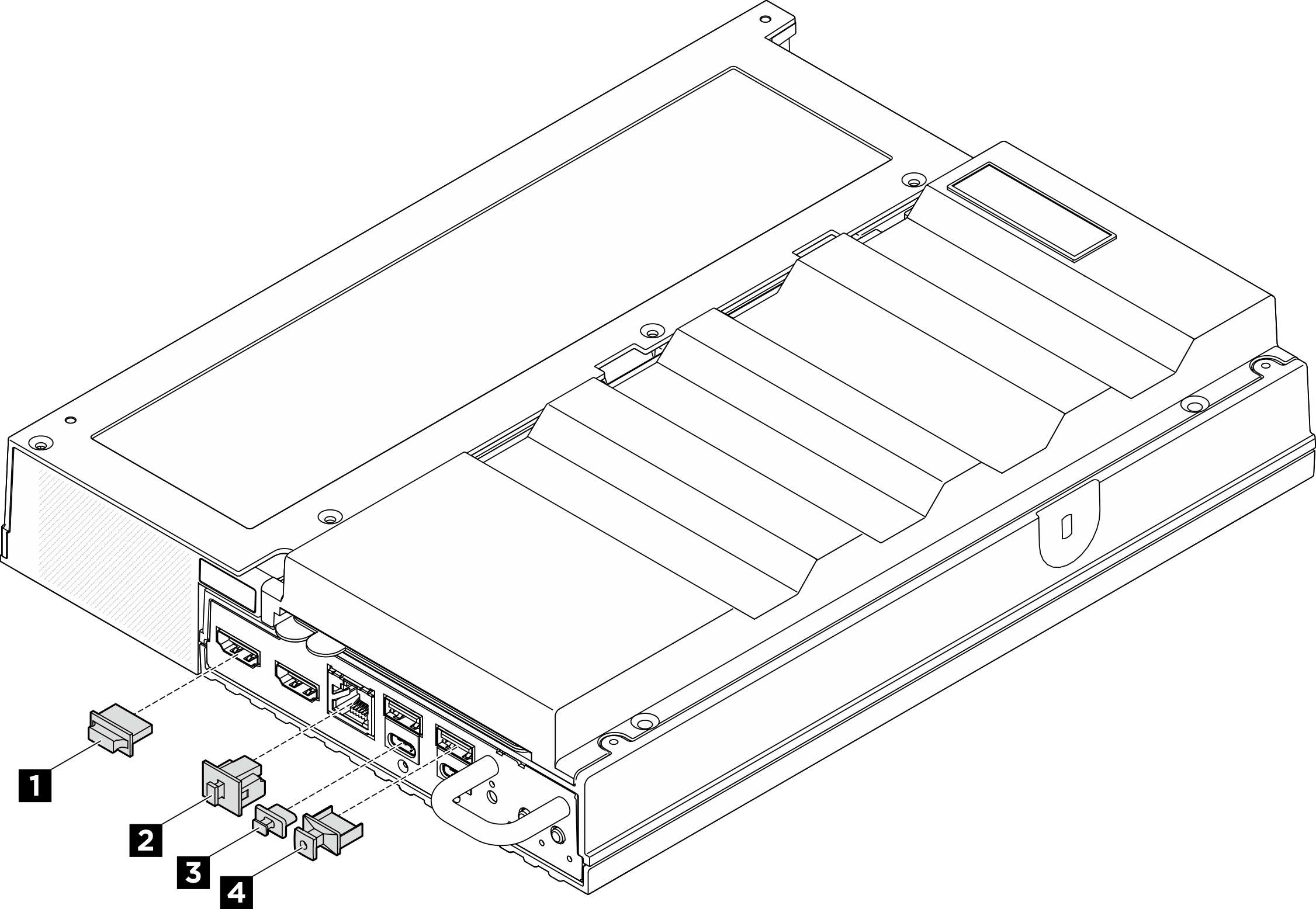

Figura 2. Preenchimentos de E/S frontais

1 Preenchimento de conector HDMI (x2)2 Preenchimento RJ-45 (x1)
3 Preenchimento USB Tipo C (x2)4 Preenchimento USB Tipo A (x2)
