Vista traseira
Esta seção contém informações sobre os LEDs e conectores na parte traseira do servidor.
- Se o sistema estiver instalado com o sistema operacional Ubuntu 24.04.2, siga as regras abaixo antes de configurar o sistema em ambiente multi-monitor:
- As portas de exibição no servidor podem ser separadas em dois tipos de grupos. Para evitar qualquer problema à função de exibição do conector, só é permitido conectar os monitores aos conectores do grupo A ou do grupo B.
Grupo A Grupo B Porta USB 4 (com suporte para exibição) Porta USB 3 (com suporte para exibição) Conectores HDMI 2.0 Porta de gerenciamento de sistema do XCC (10/100/1.000 Mbps RJ-45) Não há suporte para o acesso apenas à funcionalidade do console remoto. Antes de acessar o recurso Console Remoto e conectar os monitores a essa porta e os conectores do grupo A ao mesmo tempo, a função de exibição ainda pode funcionar normalmente.
O modo de exibição deve estar definido como "Exibição espelhada".

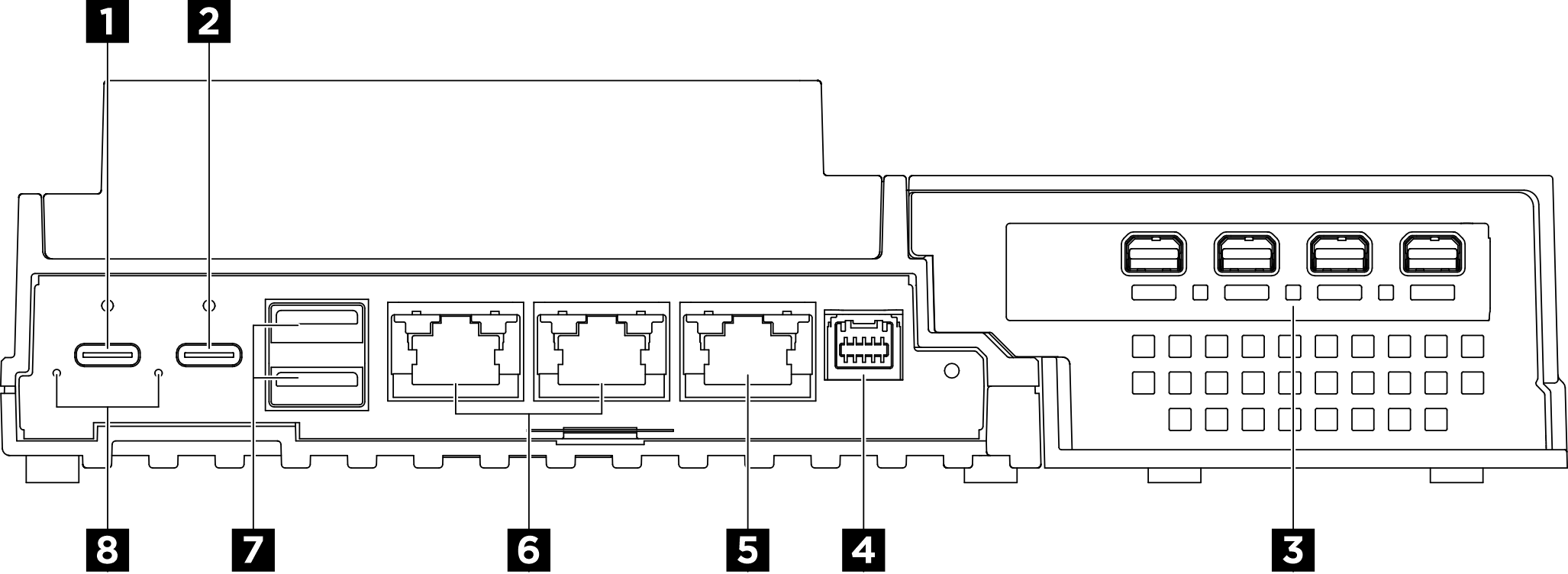

Dependendo do modelo, seu servidor pode ter uma aparência ligeiramente diferente da ilustração.
| 1 Conector de alimentação USB Tipo C 1 | 2 Conector de energia USB Tipo C 2 com gerenciamento do USB 2.0 Lenovo XClarity Controller |
| 3 Slot PCIe (kit de expansão) | 4 Conector da placa de controle do ventilador |
| 5 Porta de gerenciamento de sistema do XCC (10/100/1.000 Mbps RJ-45) | 6 Conectores RJ-45 de 1 GbE |
| 7 Conectores USB 3.2 Gen2 (10 Gbps) Tipo A | 8 LED de entrada de energia (verde/amarelo) |
1 2 Conectores de energia USB Tipo C
A conexão com o Lenovo XClarity Controller primeiro é destinada a usuários com um dispositivo móvel que execute o aplicativo móvel Lenovo XClarity Controller. Quando um dispositivo móvel estiver conectado a essa porta USB, uma conexão Ethernet por USB será estabelecida entre o aplicativo móvel em execução no dispositivo e o Lenovo XClarity Controller.
Modo apenas BMC
Neste modo, a porta USB sempre está somente conectada ao Lenovo XClarity Controller.
3 Slot PCIe (kit de expansão)
Instale adaptadores PCIe nesse slot. Consulte Instalar o adaptador PCIe para obter mais informações.
4 Conector da placa de controle do ventilador
Conecte um cabo de energia da placa de controle do ventilador a esse conector para fornecer energia ao servidor instalado no gabinete. Consulte Roteamento de cabos internos para obter mais informações.
5 Porta de gerenciamento de sistema do XCC (10/100/1.000 Mbps RJ-45)
O servidor tem um conector RJ-45 de 10/100/1.000 Mbps dedicado a funções do Lenovo XClarity Controller (XCC). Pela porta de gerenciamento do sistema, é possível acessar o Lenovo XClarity Controller diretamente conectando o laptop à porta de gerenciamento usando um cabo Ethernet. Certifique-se de modificar as configurações de IP no laptop de modo que ele esteja na mesma rede das configurações padrão do servidor. Uma rede de gerenciamento dedicada fornece segurança adicional separando fisicamente o tráfego de rede de gerenciamento da rede de produção.
6 Conectores RJ-45 de 1 GbE
Conecte um cabo Ethernet a qualquer um desses conectores para conexão LAN. Consulte LEDs de portas LAN e de portas de gerenciamento do sistema XCC (10/100/1000 Mbps RJ-45) para obter mais informações.
7 Conectores USB 3.2 Gen2 (10 Gbps) Tipo A
Conecte um dispositivo USB, como mouse, teclado ou outros dispositivos, em um desses conectores.
8 LED de entrada de energia (verde/amarelo)
| LED | Status | Descrição |
| LED de entrada de energia | Aceso (verde) | O servidor está conectado ao adaptador de energia e funcionando normalmente. |
| Aceso (amarelo) | O servidor está conectado ao adaptador de energia, mas não pode ser ligado, pois a capacidade de energia não é compatível com o requisito do sistema. | |
| Desligado | O adaptador de energia está desconectado ou ocorre um problema de energia. |

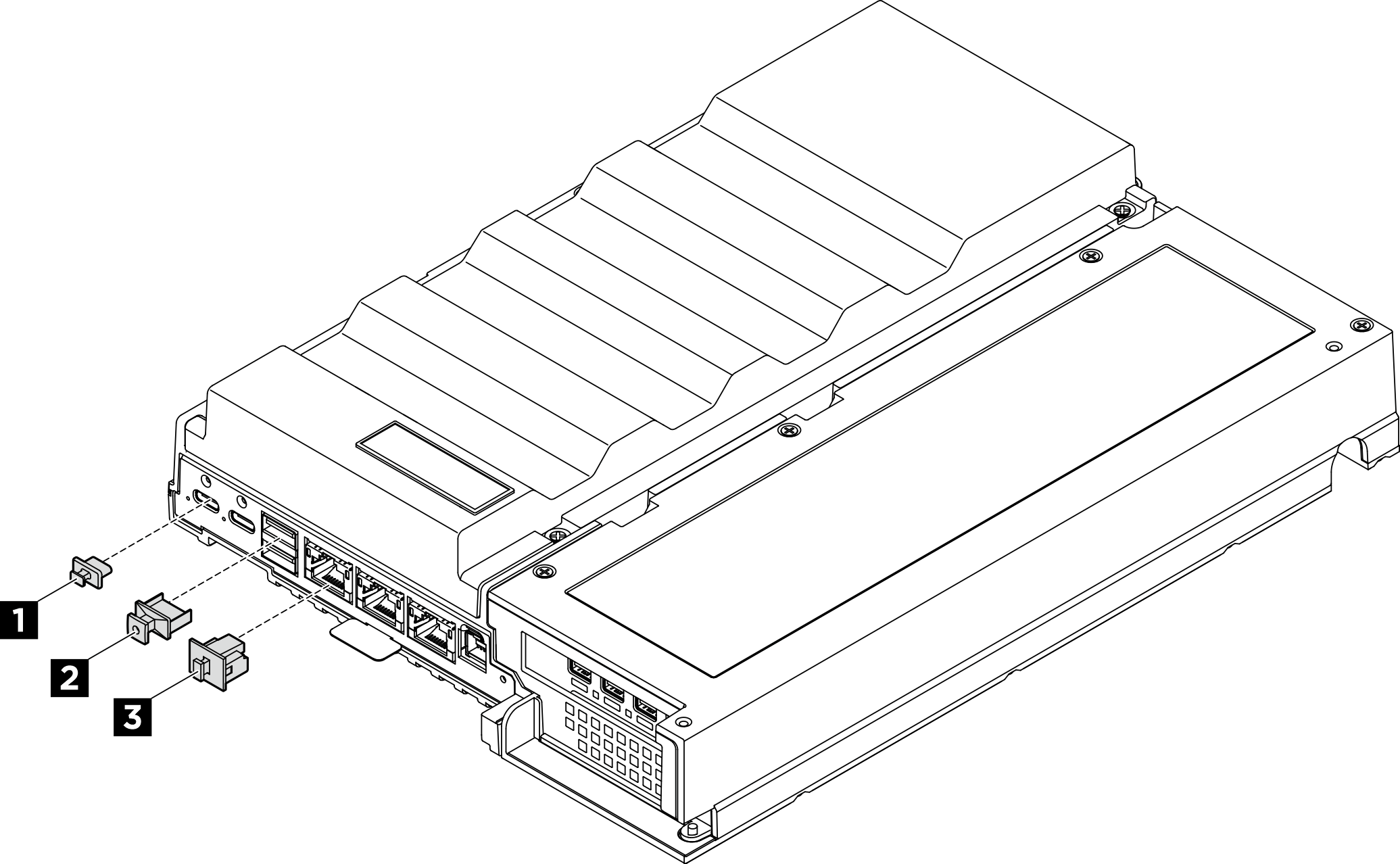

Preenchimentos de E/S traseiros
| 1 Preenchimento USB Tipo C (x2) | 2 Preenchimento USB Tipo A (x2) |
| 3 Preenchimento RJ-45 (x3) |
