Vista posteriore
In questa sezione sono contenute informazioni sui LED e sui connettori presenti sulla parte posteriore del server.
- Se il sistema è installato con il sistema operativo Ubuntu 24.04.2, assicurarsi di seguire le seguenti regole prima di configurare il sistema in un ambiente con più monitor:
- Le porte di visualizzazione sul server possono essere suddivise in due tipi di gruppi. Per evitare di causare problemi alla funzione di visualizzazione del connettore, è consentito collegare i monitor solo ai connettori del gruppo A o del gruppo B.
Gruppo A Gruppo B Porta USB 4 (con supporto dello schermo) Porta USB 3 (con supporto dello schermo) Connettori HDMI 2.0 Porta di gestione del sistema XCC (RJ-45 da 10/100/1000 Mbps) Non supporta l'accesso alla sola funzionalità della console remota. Prima di accedere alla funzionalità della console remota, collegando i monitor a questa porta e ai connettori del gruppo A contemporaneamente, la funzione di visualizzazione può comunque funzionare normalmente.
Assicurarsi che la modalità di visualizzazione sia impostata su "Mirror Display".

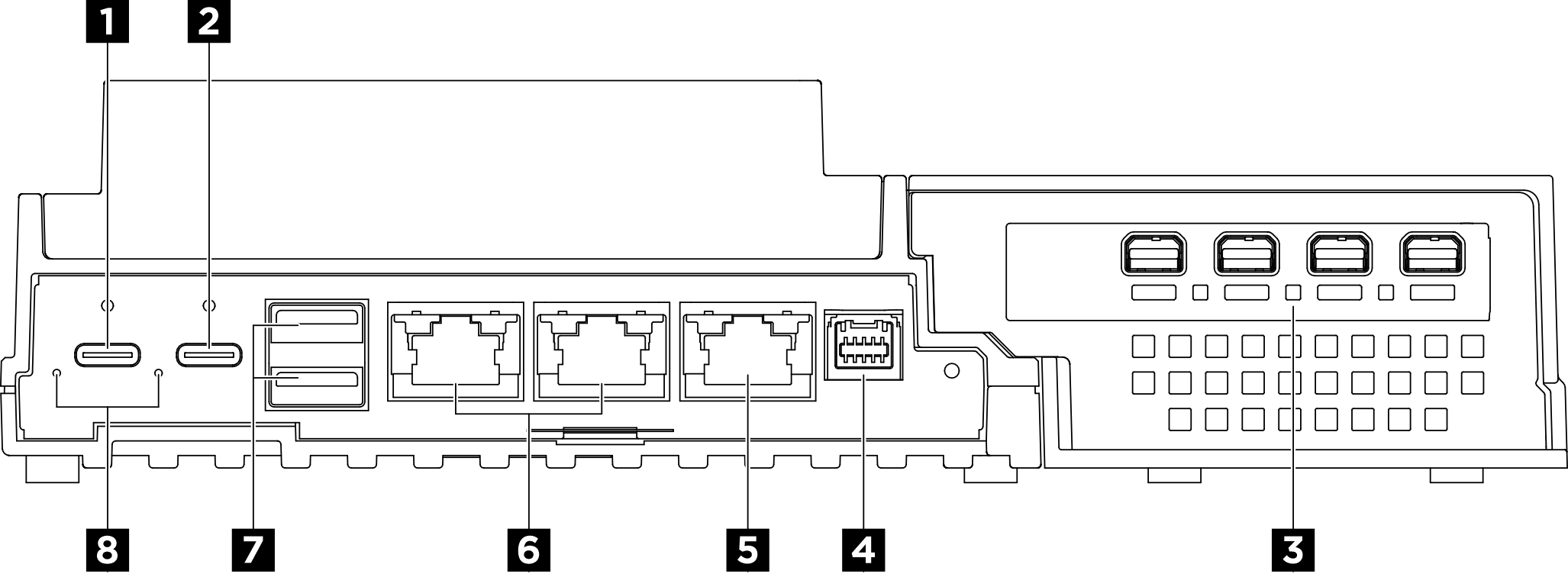

A seconda del modello, il server può avere un aspetto leggermente diverso dalla figura.
| 1 Connettore di alimentazione USB Type-C 1 | 2 Connettore di alimentazione USB Type-C 2 con gestione Lenovo XClarity Controller USB 2.0 |
| 3 Slot PCIe (kit di espansione) | 4 Connettore della scheda di controllo della ventola |
| 5 Porta di gestione del sistema XCC (RJ-45 da 10/100/1000 Mbps) | 6 Connettori RJ-45 da 1 GbE |
| 7 Connettori USB 3.2 Gen 2 (10 Gbps) Type-A | 8 LED di ingresso dell'alimentazione (verde/giallo) |
1 2 Connettori di alimentazione USB Type-C
Il collegamento a Lenovo XClarity Controller è destinato principalmente agli utenti con un dispositivo mobile su cui è in esecuzione l'applicazione Lenovo XClarity Controller. Quando un dispositivo mobile è collegato a questa porta USB, viene stabilita una connessione Ethernet su USB tra l'applicazione mobile in esecuzione sul dispositivo e Lenovo XClarity Controller.
Modalità solo BMC
In questa modalità la porta USB è sempre collegata esclusivamente a Lenovo XClarity Controller.
3 Slot PCIe (kit di espansione)
Installare gli adattatori PCIe in questo slot. Per ulteriori informazioni, vedere Installazione dell'adattatore PCIe.
4 Connettore della scheda di controllo della ventola
Per il server installato nell'enclosure, collegare un cavo di alimentazione della scheda di controllo della ventola a questo connettore. Per ulteriori informazioni, vedere Instradamento dei cavi interni.
5 Porta di gestione del sistema XCC (RJ-45 da 10/100/1000 Mbps)
Il server dispone di un connettore RJ-45 da 10/100/1000 Mbps dedicato alle funzioni di Lenovo XClarity Controller (XCC). Tramite la porta di gestione del sistema è possibile accedere direttamente a Lenovo XClarity Controller, collegando un notebook alla porta di gestione mediante un cavo Ethernet. Accertarsi di modificare le impostazioni IP sul notebook in modo che esso si trovi sulla stessa rete delle impostazioni predefinite del server. Una rete di gestione dedicata fornisce ulteriore protezione tramite separazione fisica del traffico della rete di gestione dalla rete di produzione.
6 Connettori RJ-45 da 1 GbE
Collegare un cavo Ethernet a uno di questi connettori per il collegamento LAN. Per ulteriori informazioni, vedere LED della porta di gestione del sistema XCC (10/100/1000 Mbps RJ-45) e della porta LAN.
7 Connettori USB 3.2 Gen 2 (10 Gbps) Type-A
Collegare un dispositivo USB, quali un mouse, una tastiera o altri dispositivi a uno di questi connettori.
8 LED di ingresso dell'alimentazione (verde/giallo)
| LED | Stato | Descrizione |
| LED potenza in ingresso | Acceso (verde) | il server è collegato all'adattatore di alimentazione e funziona normalmente. |
| Acceso (giallo) | il server è collegato all'adattatore di alimentazione, ma non può essere acceso poiché la capacità di alimentazione non soddisfa i requisiti di sistema. | |
| Spento | l'adattatore di alimentazione è scollegato o si è verificato un problema di alimentazione. |

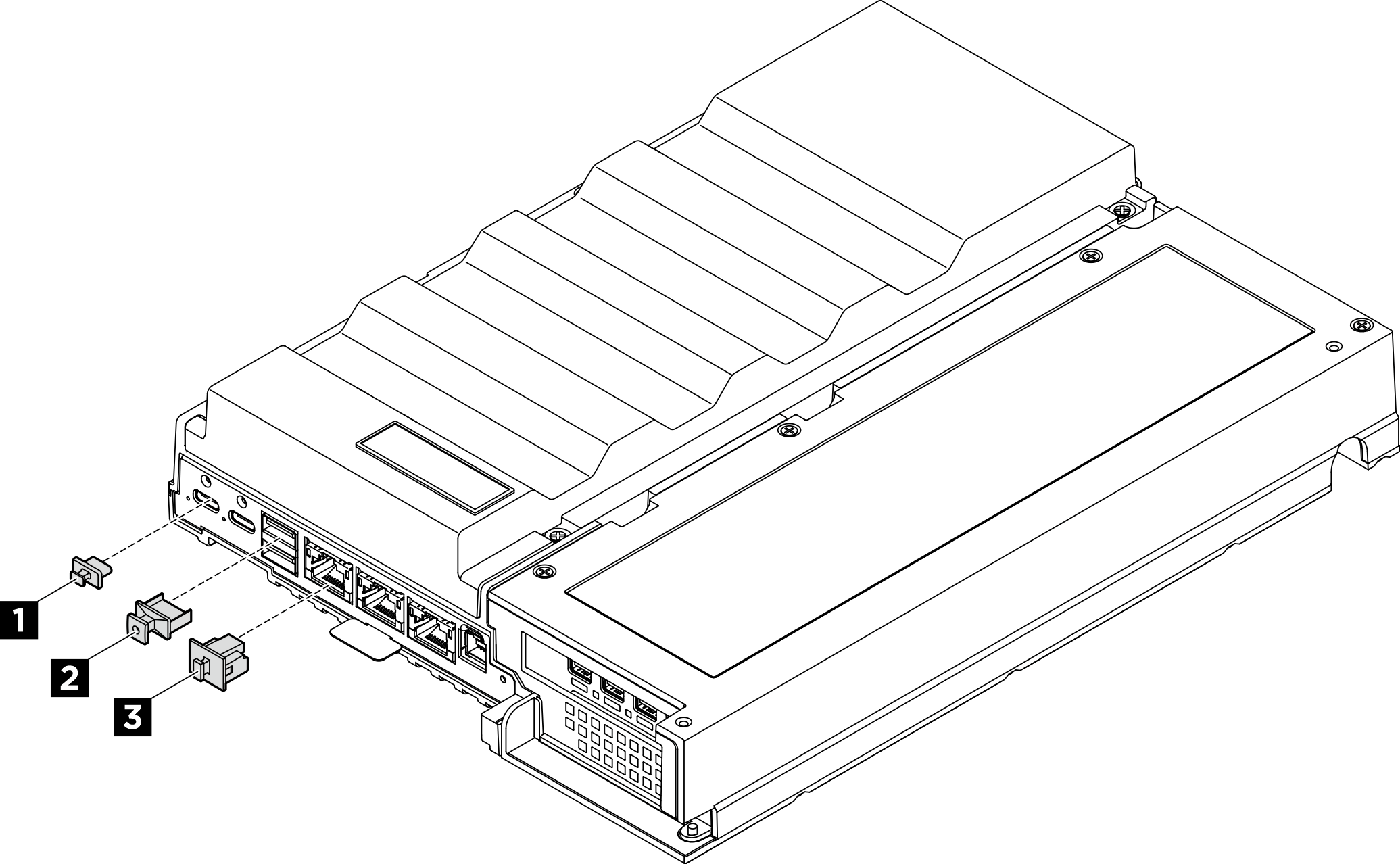

Elementi di riempimento I/O posteriori
| 1 Elemento di riempimento USB Type-C (x2) | 2 Elemento di riempimento USB Type-A (x2) |
| 3 Elemento di riempimento RJ-45 (x3) |
