后视图

本节介绍服务器背面的 LED 和接口。

  • 如果系统安装的是操作系统 Ubuntu 24.04.2,请确保在多显示器环境中配置系统之前遵循以下规则:
  • 根据型号的不同,您的服务器可能与插图略有不同。

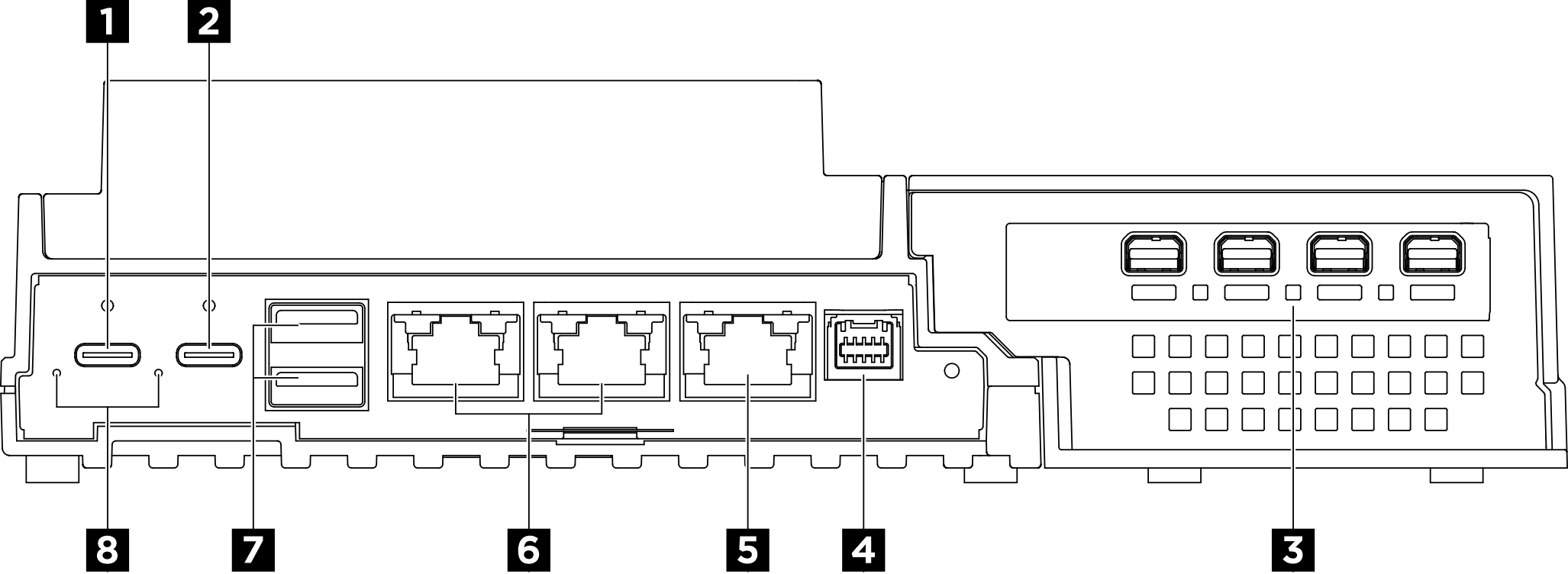

图 1. 后视图

表 1. 后视图上的组件
1 USB Type-C 电源接口 12 USB Type-C 电源接口 2(具有 USB 2.0 Lenovo XClarity Controller 管理功能)
3 PCIe 插槽(扩展套件)4 风扇控制板接口
5 XCC 系统管理端口(10/100/1000 Mbps RJ-45)6 1 GbE RJ-45 接口
7 USB 3.2 Gen2(10 Gbps)Type-A 接口8 电源输入 LED(绿色/黄色)

1 2 USB Type-C 电源接口

将交流电源适配器连接到这些接口。确保电源已正确连接。电源接口 2 还具有 USB 2.0 Lenovo XClarity Controller 管理功能。
如果仅要安装一个电源适配器,建议将该电源适配器连接到电源接口 1。

连接到 Lenovo XClarity Controller 主要是为了让拥有移动设备的用户运行 Lenovo XClarity 移动应用程序。移动设备连接到此 USB 端口时,该设备上运行的移动应用程序与 Lenovo XClarity Controller 间将建立 Ethernet over USB 连接。

仅支持一种模式:
  • BMC 专用模式

    此模式下,USB 端口始终单独连接到 Lenovo XClarity Controller。

3 PCIe 插槽(扩展套件)

将 PCIe 适配器安装到此插槽中。请参阅安装 PCIe 适配器,了解更多信息。

4 风扇控制板接口

将安装在机柜中的服务器的风扇控制板电源线连接到此接口。如需更多信息,请参阅内部线缆布放

5 XCC 系统管理端口(10/100/1000 Mbps RJ-45)

服务器具有一个专用于 Lenovo XClarity Controller(XCC)功能的 10/100/1000 Mbps RJ-45 接口。通过系统管理端口,可以使用以太网线缆将笔记本电脑连接到管理端口来直接访问 Lenovo XClarity Controller。请确保将笔记本电脑的 IP 地址设置为与服务器默认设置中的 IP 地址位于同一网络。专用管理网络以物理方式将管理网络流量与生产网络分离,从而提高安全性。

6 1 GbE RJ-45 接口

将以太网线缆连接到任意一个接口都可实现 LAN 连接。请参阅XCC 系统管理端口(10/100/1000 Mbps RJ-45)和 LAN 端口 LED,了解更多信息。

7 USB 3.2 Gen2(10 Gbps)Type-A 接口

将 USB 设备(如鼠标、键盘或其他设备)连接到这些接口中的任一个接口。

8 电源输入 LED(绿色/黄色)

LED状态描述
电源输入 LED点亮(绿色)服务器已连接到电源适配器并正常运行。
点亮(黄色)服务器已连接到电源适配器,但因供电能力无法满足系统要求,无法启动。
Off电源适配器未连接或发生了电源问题。

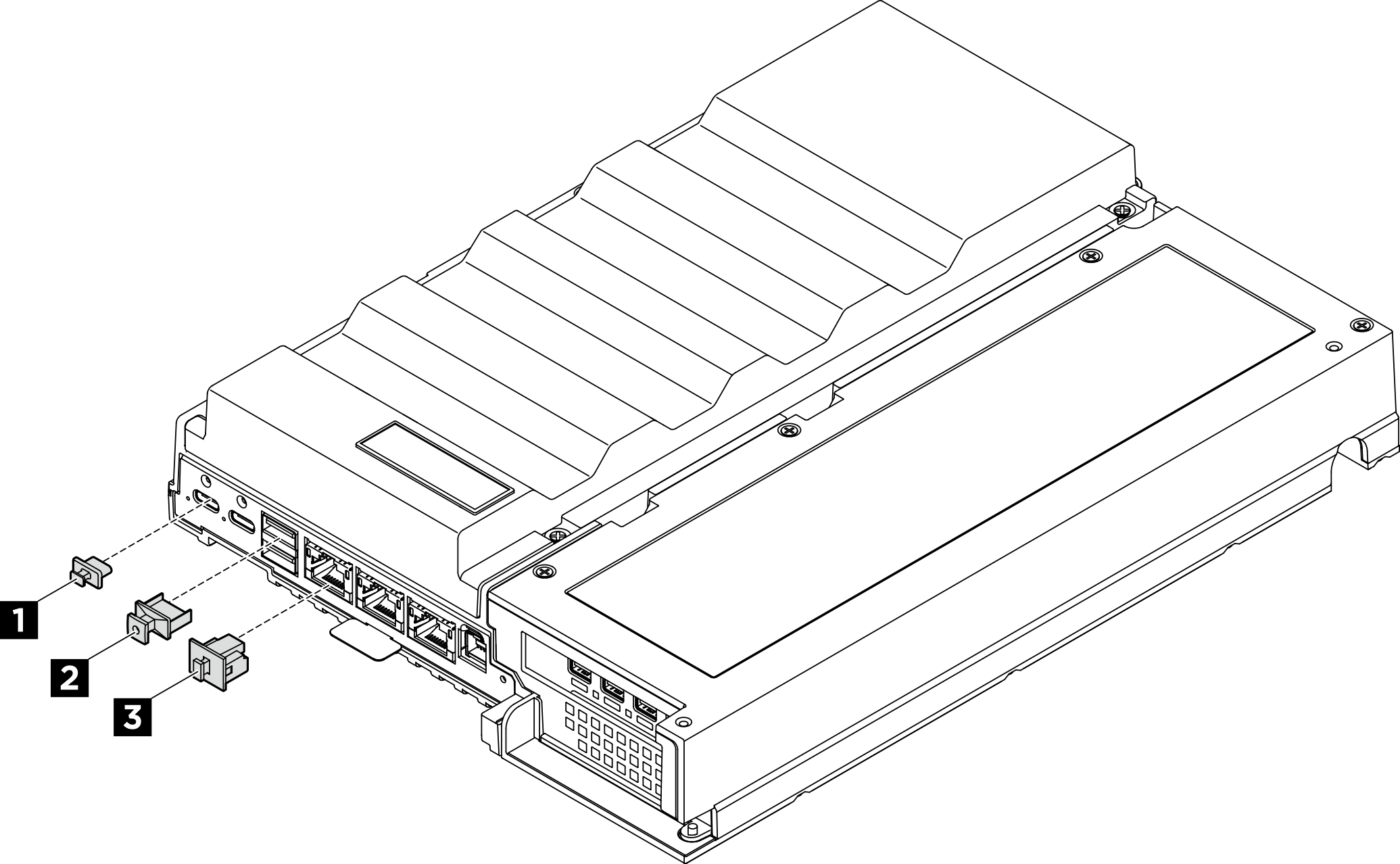

背面 I/O 填充件

不使用接口时请安装 I/O 填充件。如果没有填充件的保护,接口上可能会落满灰尘。
图 2. 背面 I/O 填充件

1 USB Type-C 填充件(2 个)2 USB Type-A 填充件(2 个)
3 RJ-45 填充件(3 个)
