背面圖

本節包含伺服器背面 LED 和接頭的相關資訊。

註
  • 如果系統已安裝作業系統 Ubuntu 24.04.2，在多顯示器環境中配置系統之前，請務必遵循下列規則：

  • 視型號而定，您的伺服器看起來可能與圖例稍有不同。

圖 1. 背面圖

表 1. 背面圖的元件
1 USB Type-C 電源接頭 12 配備 USB 2.0 Lenovo XClarity Controller 管理的 USB Type-C 電源接頭 2
3 PCIe 插槽（擴充套件）4 風扇控制板接頭
5 XCC 系統管理埠 (10/100/1000 Mbps RJ-45)6 1GbE RJ-45 接頭
7 USB 3.2 Gen2 (10 Gbps) Type-A 接頭8 電源輸入 LED（綠色/黃色）

1 2 USB Type-C 電源接頭​

將 AC 電源整流器連接到這些接頭。確定已正確地連接電源。電源接頭 2 也與 USB 2.0 Lenovo XClarity Controller 管理共用。
註
如果只安裝一個電源整流器，建議您將電源整流器連接到電源接頭 1。

與 Lenovo XClarity Controller 的連線主要適用於具有執行 Lenovo XClarity Controller 行動應用程式之行動裝置的使用者。當行動裝置連接至此 USB 埠時，在裝置上執行的行動應用程式和 Lenovo XClarity Controller 之間，會建立 Ethernet over USB 連線。

僅支援一種模式：

  • 僅限 BMC 模式

    在此模式中，USB 埠一律僅連接至 Lenovo XClarity Controller。

3 PCIe 插槽（擴充套件）​

在此插槽中安裝 PCIe 配接卡。如需相關資訊，請參閱安裝 PCIe 配接卡中的安裝 PCIe 配接卡。

4 風扇控制板接頭​

對於安裝在機體中的伺服器，請將風扇控制板電源線連接到此接頭。如需相關資訊，請參閱內部纜線佈線。

5 XCC 系統管理埠 (10/100/1000 Mbps RJ-45)​

伺服器具有專供 Lenovo XClarity Controller (XCC) 功能使用的 10/100/1000 Mbps RJ-45 接頭。透過系統管理埠，您可以使用乙太網路纜線將筆記型電腦連接至管理埠以直接存取 Lenovo XClarity Controller。確定您已修改筆記型電腦上的 IP 設定，使其位在與伺服器預設值相同的網路中。專用的管理網路會實際將管理網路資料流量與正式作業網路分開，可提供額外的安全。

如需相關資訊，請參閱下列內容：

6 1GbE RJ-45 接頭​

將乙太網路纜線連接到這些接頭中的任何一個以實現 LAN 連線。如需相關資訊，請參閱XCC 系統管理埠 (10/100/1000 Mbps RJ-45) 和 LAN 埠 LED。

7 USB 3.2 Gen2 (10 Gbps) Type-A 接頭​

將 USB 裝置（如滑鼠、鍵盤或其他裝置）連接到這些接頭的任何一個。

8 電源輸入 LED（綠色/黃色）​

LED狀態說明
電源輸入 LED亮起（綠色）伺服器已連接到電源整流器，並且運作正常。
亮起（黃色）伺服器已連接到電源整流器，但由於電源能力無法支援系統需求，無法開啟電源。
關閉電源整流器已斷開連接或發生電源問題。

後方 I/O 填充板​

在不使用接頭時安裝 I/O 填充板。若無填充板的適當保護，落塵可能會覆蓋接頭。

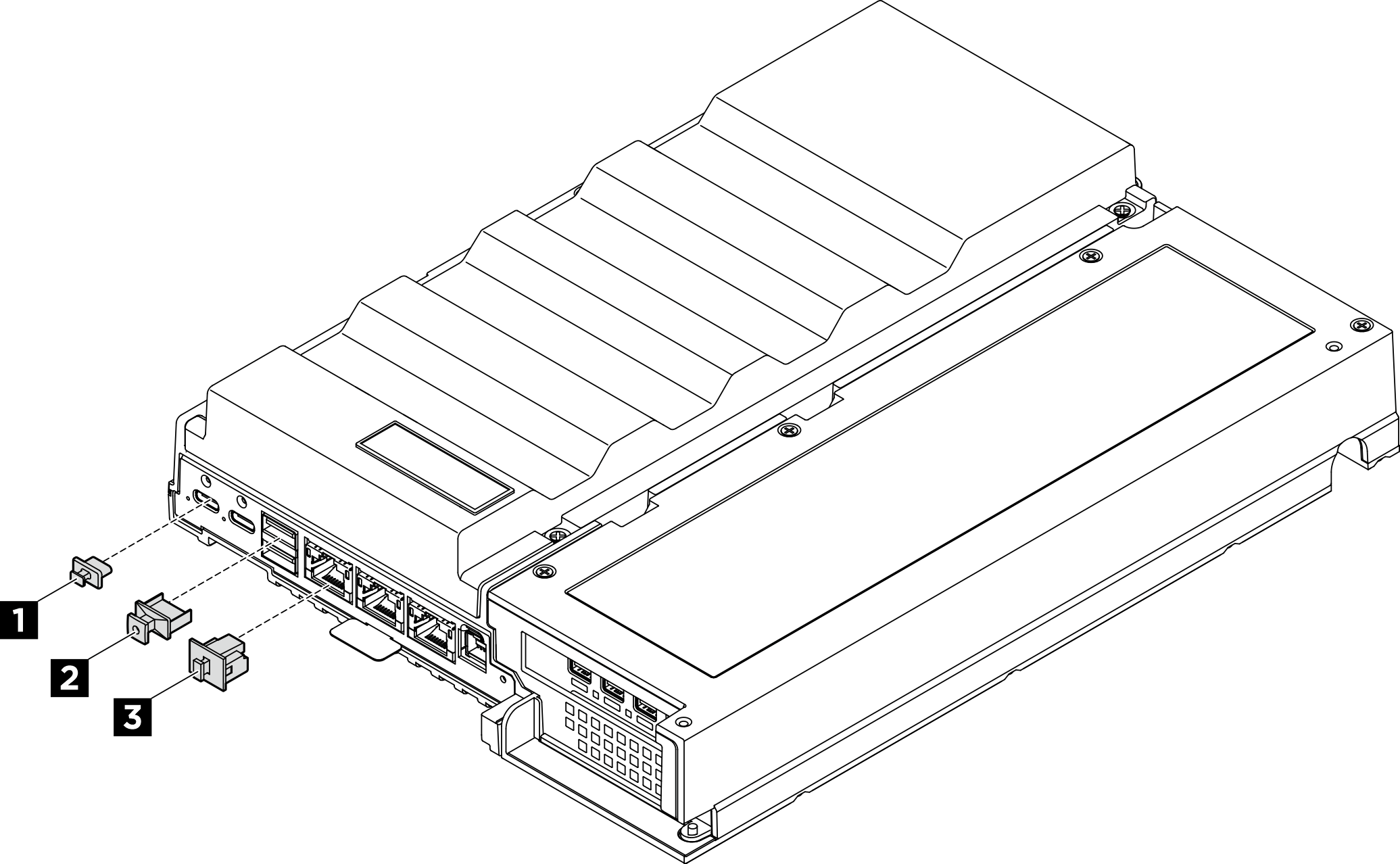

圖 2. 後方 I/O 填充板

1 USB Type-C 填充板 (x2)2 USB Type-A 填充板 (x2)
3 RJ-45 填充板 (x3)
