正面圖

本節包含伺服器正面控制元件、LED 和接頭的相關資訊。

註
視型號而定，您的伺服器看起來可能與圖例稍有不同。

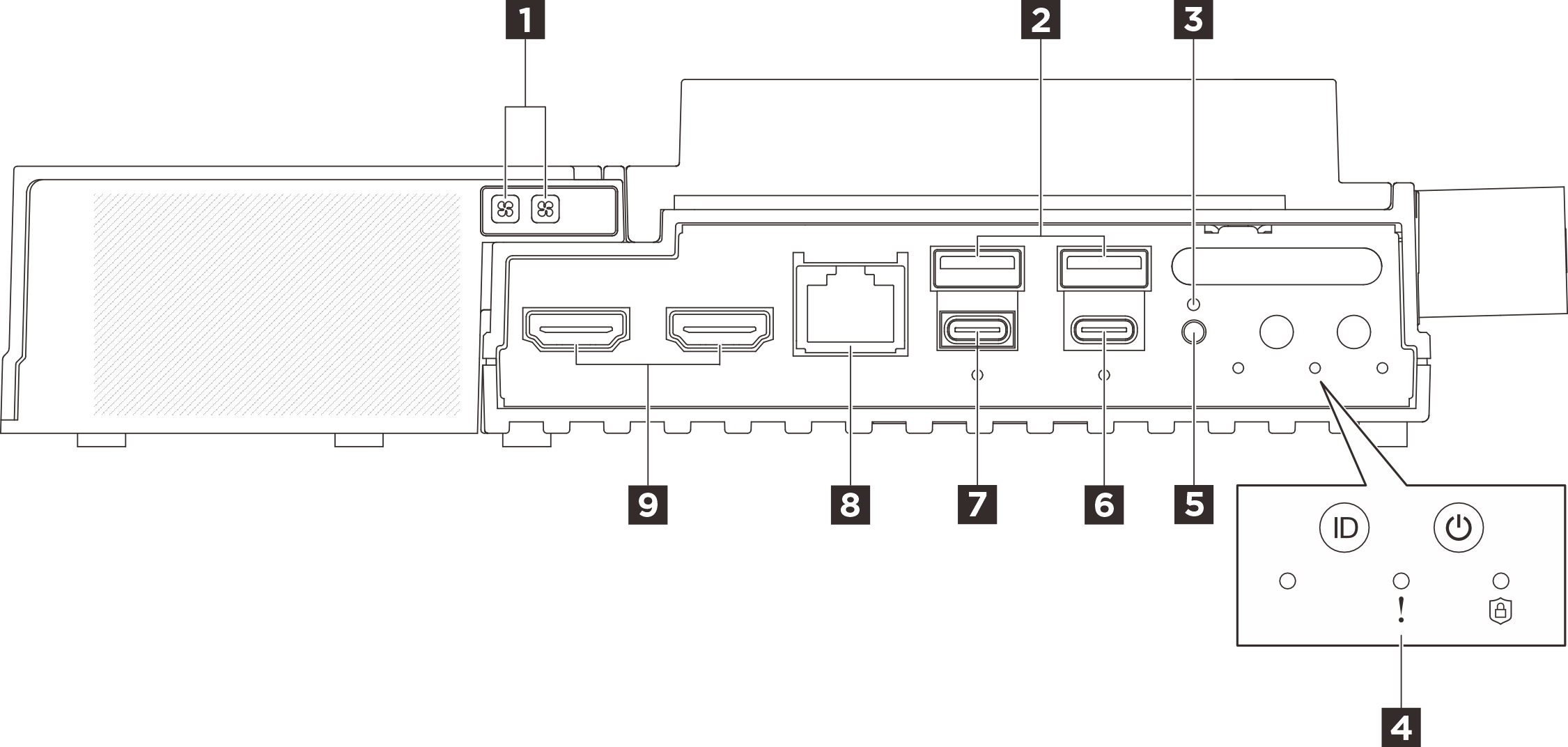

圖 1. 正面圖

表 1. 正面圖的元件
1 乙太網路配接卡擴充套件的風扇錯誤 LED（琥珀色）2 USB 3.2 Gen2 (10 Gbps) Type-A 接頭（USB 埠 1 和埠 2）
3 鎖定按鈕4 系統按鈕和 LED
5 UART 切換按鈕6 具備支援顯示的 USB 3.2 Gen 2 (10 Gbps) Type-C 接頭（USB 埠 4）
7 具備支援顯示的 USB 3.2 Gen 2 (10 Gbps) Type-C 接頭（USB 埠 3）8 適用於 OS/BIOS 或 XCC 的 RJ-45 RS-232 序列主控台接頭
9 HDMI 2.0 接頭
註
接頭 6、7 和 9 是顯示埠。如果連接到這些接頭的顯示器無法正常運作，請參閱監視器和視訊問題。

1 乙太網路配接卡擴充套件的風扇錯誤 LED（琥珀色）​

當乙太網路配接卡擴充套件上的風扇錯誤 LED 亮起時，表示對應系統風扇運作速度緩慢或發生故障。

2 USB 3.2 Gen2 (10 Gbps) Type-A 接頭（USB 埠 1 和埠 2）​

將 USB 裝置（如滑鼠、鍵盤或其他裝置）連接到這些接頭的任何一個。

3 鎖定按鈕​

按下此按鈕後，伺服器將進入系統鎖定模式以確保安全性，而且伺服器的安全性 LED 將開始閃爍。請參閱正面 LED以識別安全 LED 狀態。如果在系統已進入 BIOS 設定功能表或 OS 後按下鎖定按鈕，該按鈕將不會回應。

4 系統按鈕和 LED​

按鈕和 LED 提供控制項和系統狀態。此區域中有下列按鈕和 LED：
  • UART 狀態 LED（白色）
  • 系統錯誤 LED（黃色）
  • 安全性 LED（綠色）
  • 具有電源狀態 LED（綠色）的電源按鈕
  • 具有 LED（藍色）的 UID 按鈕

如需相關資訊，請參閱正面 LED。

5 UART 切換按鈕​

按下此按鈕可在 XCC 日誌（僅限 Lenovo 維修技術人員）或 CPU 日誌之間切換 UART 輸出。開啟伺服器電源後，輸出預設為 CPU 日誌。請參閱正面 LED以判斷 UART 輸出的狀態。

6 具備支援顯示的 USB 3.2 Gen 2 (10 Gbps) Type-C 接頭（USB 埠 4）​

將 USB 裝置（例如滑鼠、鍵盤、顯示器或其他裝置）連接到此接頭。此接頭支援顯示。
註

  • 最大視訊解析度為 4K（頻率為 60 Hz）。

  • 該接頭支援高達 15 瓦特的功率 (5V/3A)。

7 具備支援顯示的 USB 3.2 Gen 2 (10 Gbps) Type-C 接頭（USB 埠 3）​

將 USB 裝置（例如滑鼠、鍵盤、顯示器或其他裝置）連接到此接頭。透過此埠優先配置 UEFI 設定。

註

  • 建議在開啟系統電源時將顯示器連接到 USB 埠 3（具備支援顯示）。系統開機期間錯誤訊息的輸出來自 USB 埠 3。 進入作業系統後，如果連接到 USB 埠 3 的顯示器變為空白，請將顯示器連接到另一個顯示埠。 如需相關資訊，請參閱監視器和視訊問題。

  • 最大視訊解析度為 1920 x 1200（頻率為 60 Hz）。

  • 該接頭可支援高達 15 瓦特的功率 (5V/3A)。

8 適用於 OS/BIOS 或 XCC 的 RJ-45 RS-232 序列主控台接頭​

將外部 RJ-45 序列 COMM 主控台纜線連接到這個採用 RJ-45 接頭的 RS-232 序列主控台。

9 HDMI 2.0 接頭​

將與 HDMI 相容的裝置連接到這些接頭中的任何一個。
註
最大視訊解析度為 4K（頻率為 60 Hz）。

擴充填充板​

當節點未安裝擴充套件時，請安裝擴充填充板。如需詳細資訊，請參閱安裝擴充填充板。


正面 I/O 填充板​

在不使用接頭時安裝 I/O 填充板。若無填充板的適當保護，落塵可能會覆蓋接頭。

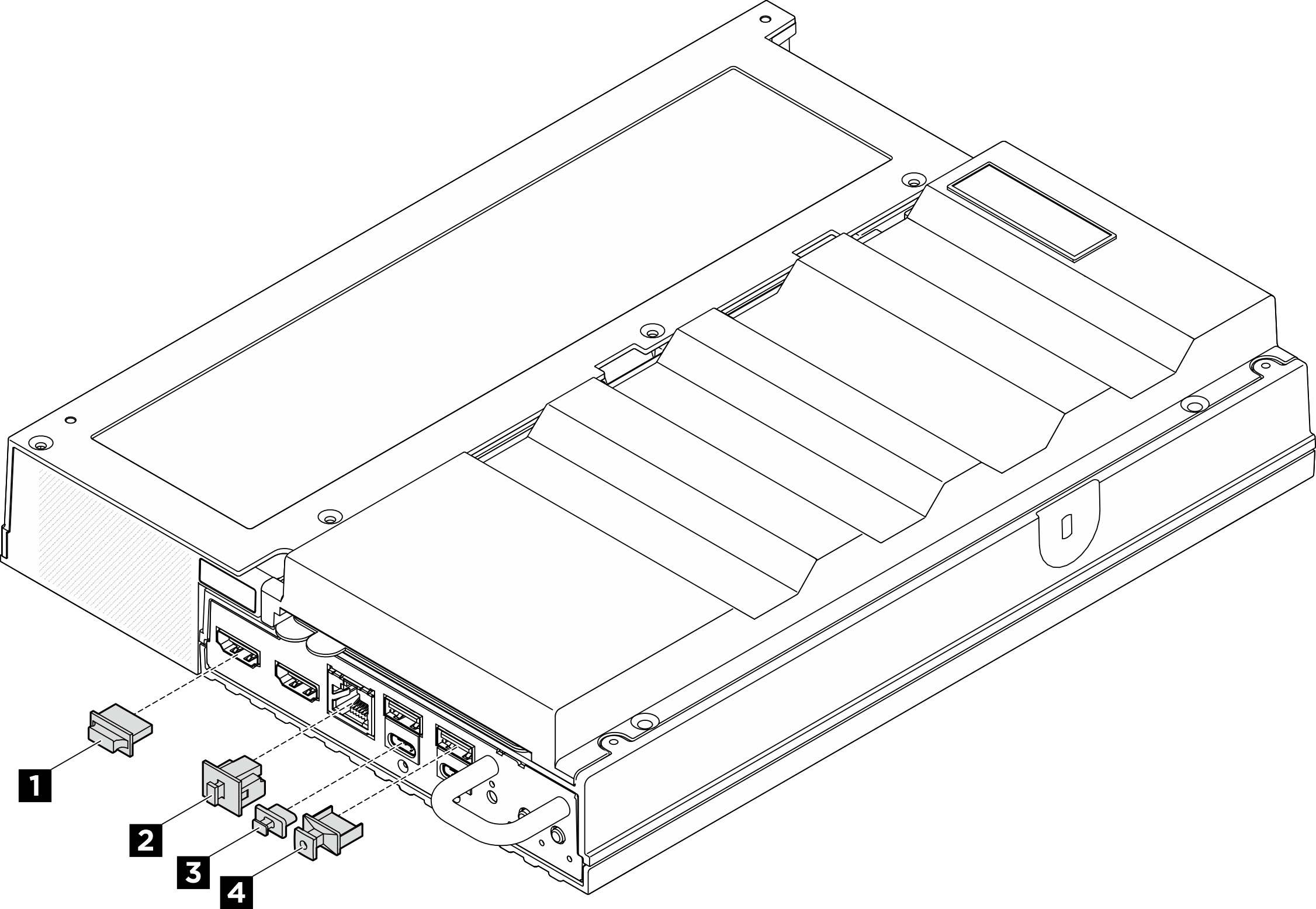

圖 2. 正面 I/O 填充板

1 HDMI 接頭填充板 (x2)2 RJ-45 填充板 (x1)
3 USB Type-C 填充板 (x2)4 USB Type-A 填充板 (x2)
