Systemlüfternummerierung

Dieser Abschnitt enthält Informationen zur Nummerierung der Systemlüfter für SE100. Wenn Sie die Nummerierung der Systemlüfter kennen, können Sie die Lüfter im System ordnungsgemäß installieren und konfigurieren.

Für verschiedene Konfigurationen unterstützte Lüfter​

Tabelle 1. Für verschiedene Konfigurationen unterstützte Lüfter
Position





Nummerierung1 Lüfter 12 Lüfter 23 Lüfter 34 Lüfter 45 Lüfter 56 Lüfter 6
Knoten√√
Knoten mit Erweiterungssatz√√  √√
1U2N Gehäuse  √√√√
1U3N Gehäuse  √√
Je nach Serverkonfiguration werden drei Lüftertypen unterstützt:

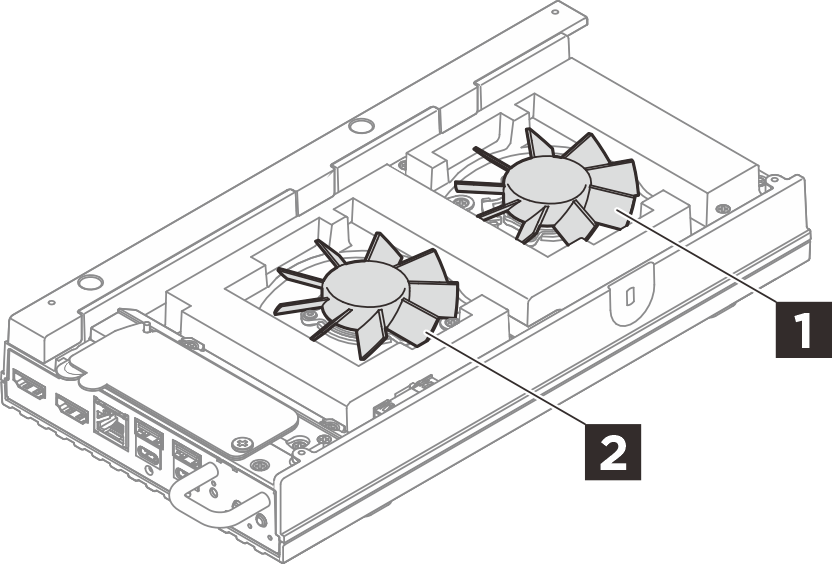

  • 1 2 Knoten: Unterstützt bis zu zwei 6513 Lüfter ohne Hot-Swap-Unterstützung. Weitere Informationen finden Sie unter Knoten-Lüftermodul austauschen.

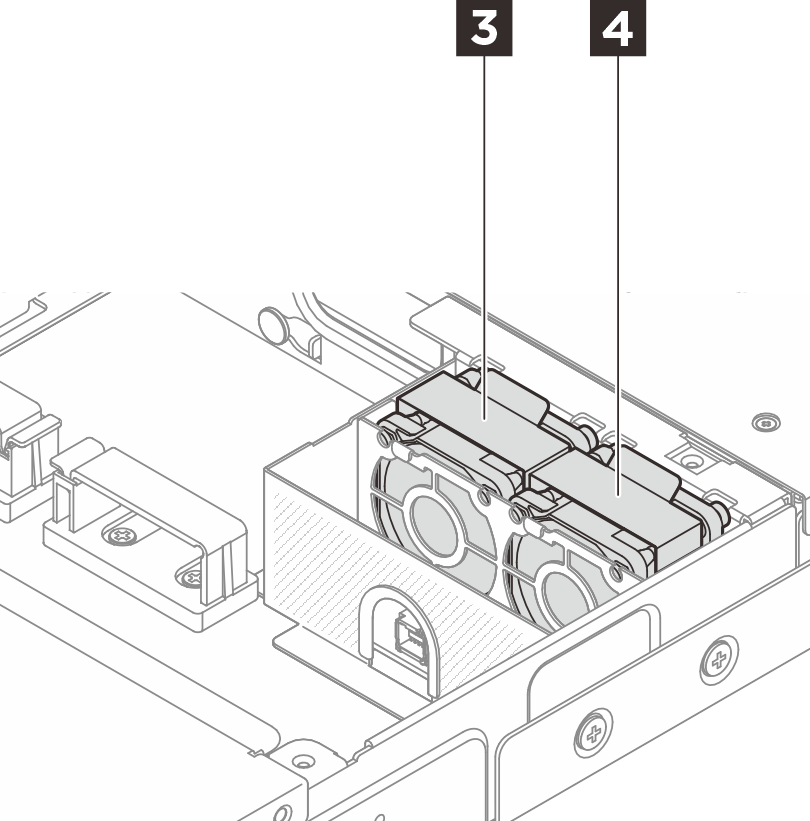

  • 3 4 Gehäuse Je nach Modelltyp unterstützt das 1U2N Gehäuse bis zu vier 4028 Lüfter ohne Hot-Swap-Unterstützung, während das 1U3N Gehäuse bis zu sechs 4028 Lüfter ohne Hot-Swap-Unterstützung unterstützt. Weitere Informationen finden Sie unter Gehäuselüftermodul austauschen.

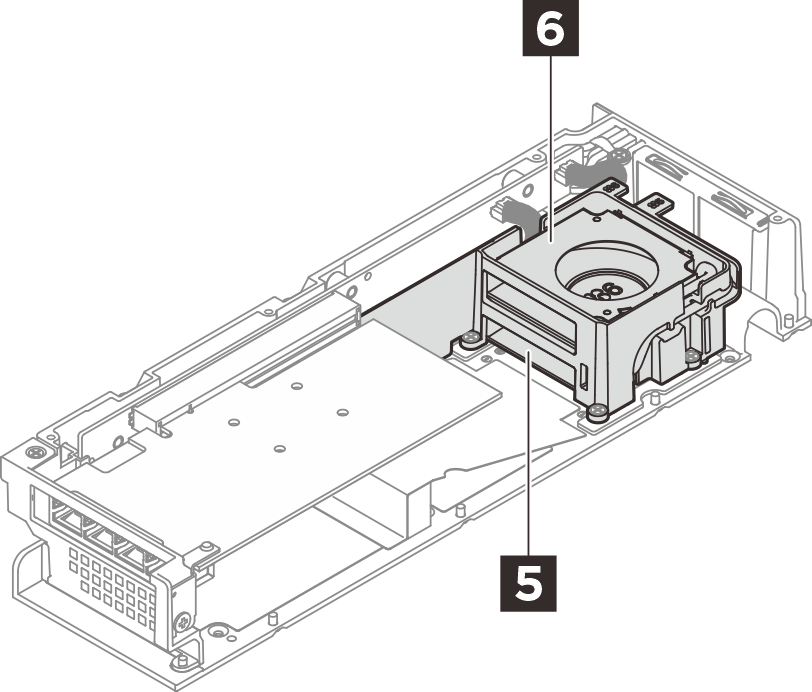

  • 5 6 Erweiterungssatz: Der Erweiterungssatz mit Ethernet-Adapter unterstützt bis zu zwei 5010 Gebläselüfter. Weitere Informationen finden Sie unter Lüftermodul des Erweiterungssatzes austauschen.

Anmerkung
Bevor Sie den Knoten im Gehäuse installieren, entfernen Sie Lüfter 1 und 2 aus dem Knoten, um zu vermeiden, dass der Knoten das Gehäuse beeinträchtigt.
