システム・ボード・コネクター

以下の図は、システム・ボード上の内部コネクターを示しています。

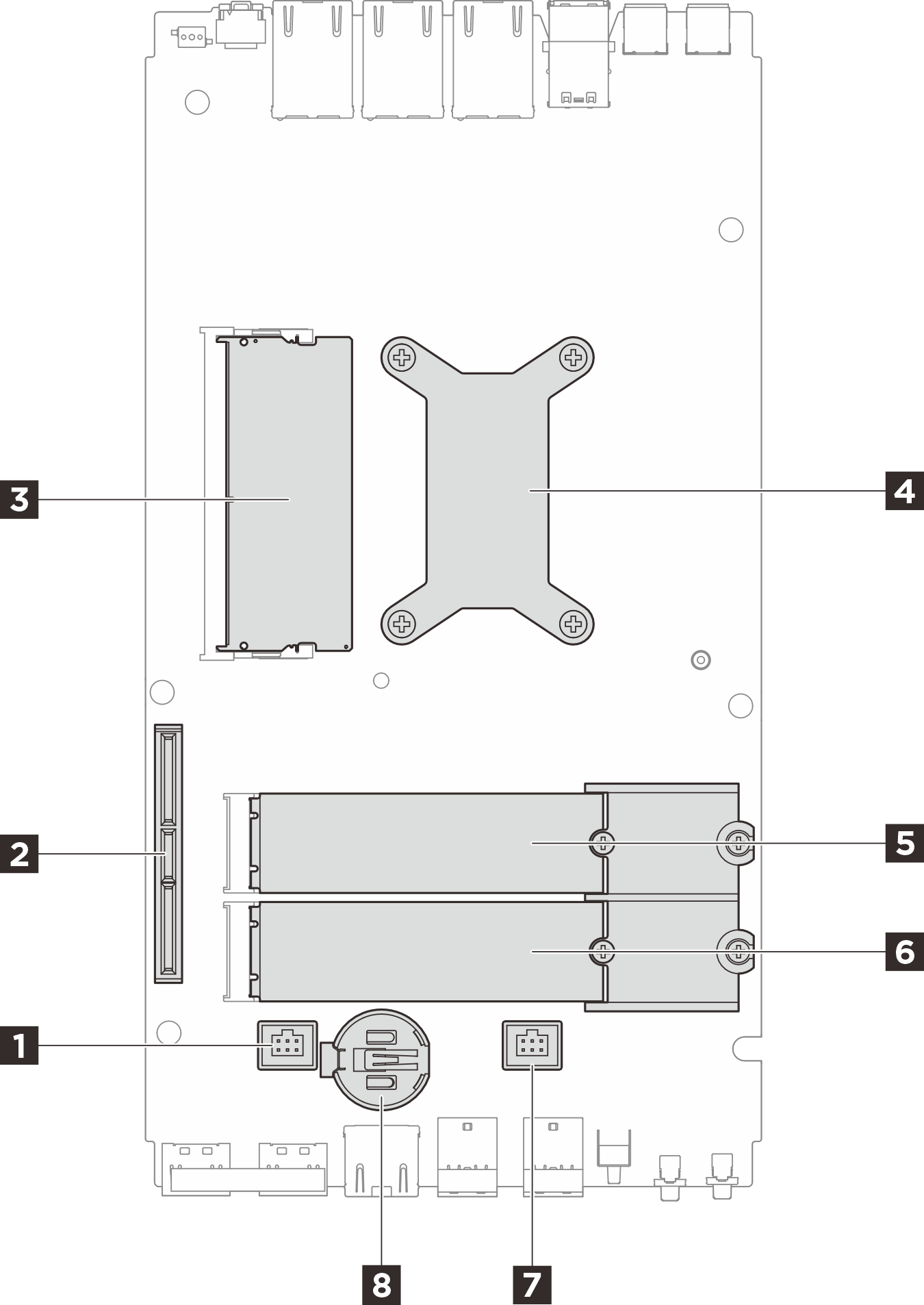

図 1. システム・ボード・コネクター

上面	底面

表 1. システム・ボード・コネクター

上面	底面
1 ファン・コネクター 1	1 M.2 スロット 1
2 拡張キット用 GenZ 4C コネクター	2 プロセッサー・バックプレート
3 DIMM スロット 1	3 DIMM スロット 2
4 プロセッサーおよびプロセッサー・ヒートシンク	4 MicroSD ソケット
5 M.2 スロット 2
6 M.2 スロット 3
7 ファン・コネクター 2
8 CMOS バッテリー (CR2032)
