主板开关
下图显示了服务器上开关、跳线和按钮的位置。
注
如果开关组的顶部粘贴了清洁保护贴纸，则必须将其揭下并丢弃，以便对开关进行操作。
重要
在更改任何开关设置或移动任何跳线之前，请关闭服务器；然后，断开所有电源线和外部线缆的连接。请查看以下信息：
- 未在本文档插图中显示的任何主板开关或跳线组均为预留。

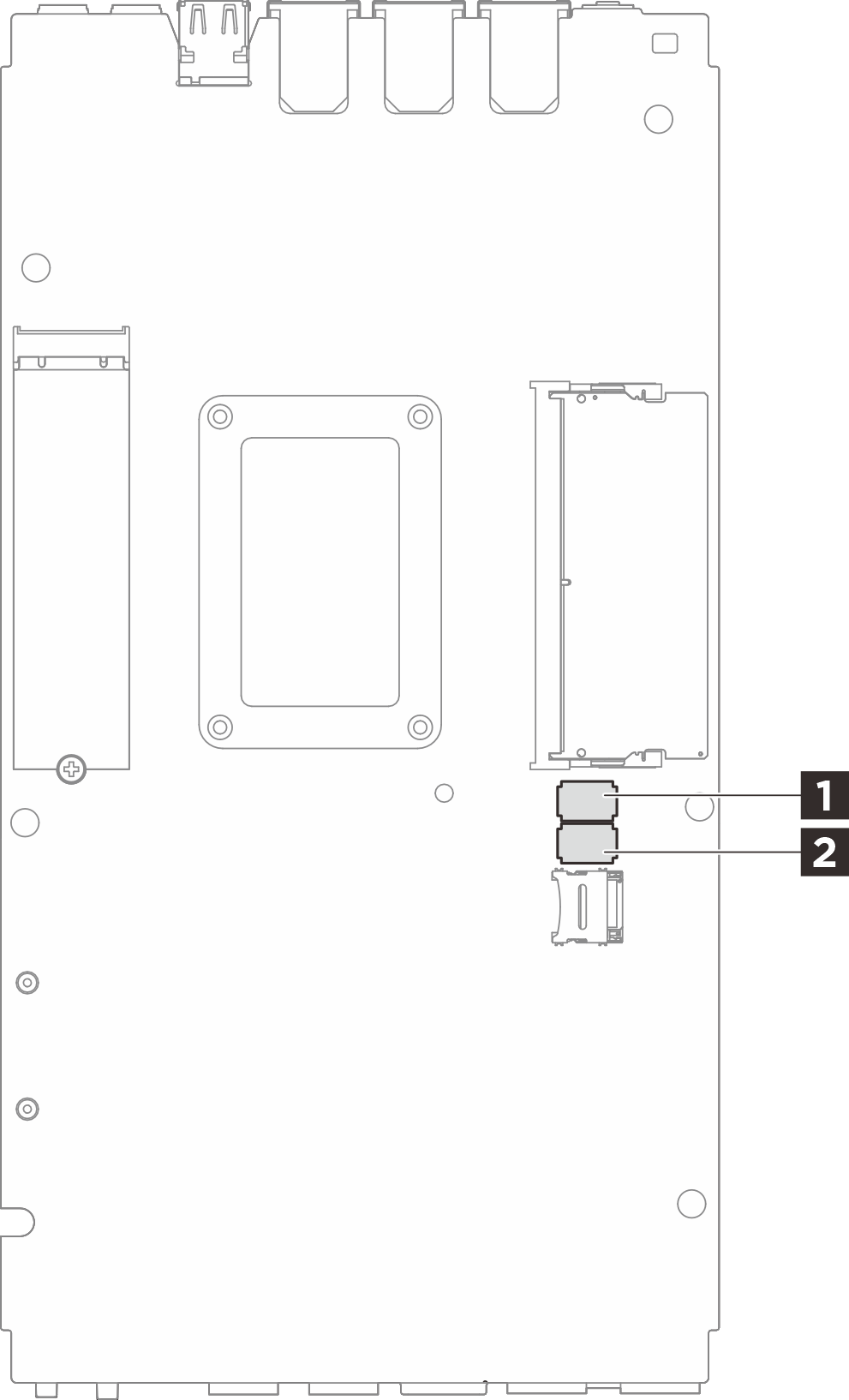

图 1. 主板开关（主板底面）
下表描述了主板底面上的开关的功能。| 开关组 | 开关编号 | 开关名称 | 使用情况描述 | |
|---|---|---|---|---|
| 开 | 关 | |||
| 1 SW1 | 1 | XClarity Controller 引导备份 | 节点使用 XCC 固件的备份进行引导 | 正常（默认值） |
| 2 | 清除 CMOS | 清除实时时钟（RTC）注册表 | 正常（默认值） | |
| 3 | 覆盖密码 | 覆盖开机密码 | 正常（默认值） | |
| 4 | （预留） | （预留） | 正常（默认值） | |
| 5 | 串行功能选择 | 通过串行控制台接口访问 XCC | 正常（默认值） | |
| 6 | 忽略机器引擎（ME）恢复 | ME 恢复引导 | 正常（默认值） | |
| 7 | （预留） | （预留） | 正常（默认值） | |
| 8 | （预留） | （预留） | 正常（默认值） | |
| 2 SW2 | 1 | 覆盖机器引擎（ME）固件安全性 | 启用 ME 更新模式 | 正常（默认值） |
| 2 | XCC 强制更新 | 启用 XCC 强制更新 | 正常（默认值） | |
| 3 | 忽略 FPGA 电源权限 | 忽略电源权限并允许系统打开电源 | 正常（默认值） | |
| 4 | 强制重置 XCC | 强制 XCC 重置 | 正常（默认值） | |
| 5 | 强制重置 XCC CPU | 强制 XCC 和 CPU 重置 | 正常（默认值） | |
| 6 | 强制重新加载 DnX | 进入 DnX 模式 | 正常（默认值） | |
| 7 | 强制重置 FPGA | 强制 FPGA 重置 | 正常（默认值） | |
| 8 | （预留） | （预留） | 正常（默认值） | |
