Переключатели материнской платы
На следующих рисунках показано расположение переключателей, перемычек и кнопок на сервере.
Прим.
Если на блоках переключателей есть прозрачная защитная наклейка, для доступа к переключателям ее необходимо снять и утилизировать.
Важное замечание
Прежде чем менять положения переключателей или перемычек, выключите сервер и отключите все шнуры питания и внешние кабели. Изучите следующую информацию:
- Все блоки переключателей или перемычек на материнской плате, не показанные на рисунках в этом документе, зарезервированы.

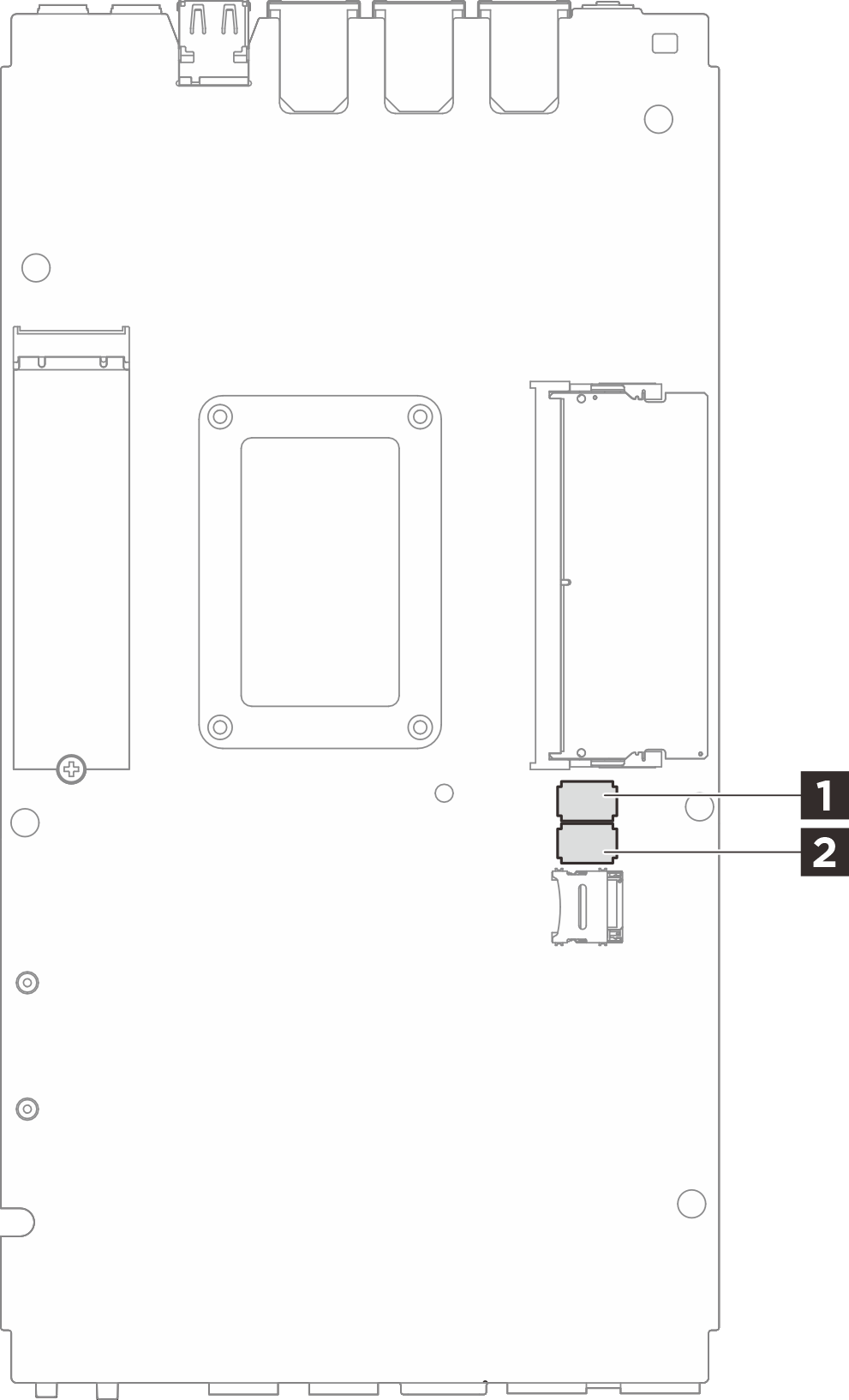

Рис. 1. Переключатели на материнской плате (на ее нижней стороне)
В следующей таблице описаны функции переключателей на нижней стороне материнской платы.| Блок переключателей | № переключателя | Название переключателя | Описание использования | |
|---|---|---|---|---|
| Вкл | Выкл | |||
| 1 SW1 | 1 | Резервная копия программы начальной загрузки XClarity Controller | Узел загружается с использованием резервной копии микропрограммы XCC | Нормальное положение (по умолчанию) |
| 2 | Очистка CMOS | Стирание регистра часов реального времени | Нормальное положение (по умолчанию) | |
| 3 | Переопределение пароля | Переопределение пароля после включения питания | Нормальное положение (по умолчанию) | |
| 4 | (зарезервирован) | (зарезервирован) | Нормальное положение (по умолчанию) | |
| 5 | Выбор функции последовательного порта | Доступ к XCC через разъем последовательной консоли | Нормальное положение (по умолчанию) | |
| 6 | Переопределение восстановления Machine Engine (ME) | Перезагрузка ME для восстановления | Нормальное положение (по умолчанию) | |
| 7 | (зарезервирован) | (зарезервирован) | Нормальное положение (по умолчанию) | |
| 8 | (зарезервирован) | (зарезервирован) | Нормальное положение (по умолчанию) | |
| 2 SW2 | 1 | Переопределение безопасности микропрограммы Machine Engine (ME) | Включение режима обновления ME | Нормальное положение (по умолчанию) |
| 2 | Принудительное обновление XCC | Разрешается принудительное обновление XCC | Нормальное положение (по умолчанию) | |
| 3 | Переопределение разрешения питания FPGA | Разрешение питания игнорируется и системе разрешается включиться | Нормальное положение (по умолчанию) | |
| 4 | Принудительный сброс XCC | XCC принудительно сбрасывается | Нормальное положение (по умолчанию) | |
| 5 | Принудительный сброс ЦП XCC | Принудительный сброс XCC и ЦП | Нормальное положение (по умолчанию) | |
| 6 | Принудительная перезагрузка DnX | Вход в режим DnX | Нормальное положение (по умолчанию) | |
| 7 | Принудительный сброс FPGA | FPGA принудительно сбрасывается | Нормальное положение (по умолчанию) | |
| 8 | (зарезервирован) | (зарезервирован) | Нормальное положение (по умолчанию) | |
