Commutateurs de la carte mère
Les figures ci-après présentent l'emplacement des commutateurs, des cavaliers et des boutons sur le serveur.
Remarque
Si un autocollant de protection transparent est présent sur le dessus des blocs de commutateurs, vous devez le retirer pour accéder aux commutateurs.
Important
Avant de modifier la position d’un commutateur ou d’un cavalier, mettez le serveur hors tension et débranchez tous les cordons d’alimentation et câbles externes. Passez en revue les informations suivantes :
- Tous les blocs de commutateurs et de cavaliers de la carte mère n’apparaissant pas sur les figures du présent document sont réservés.

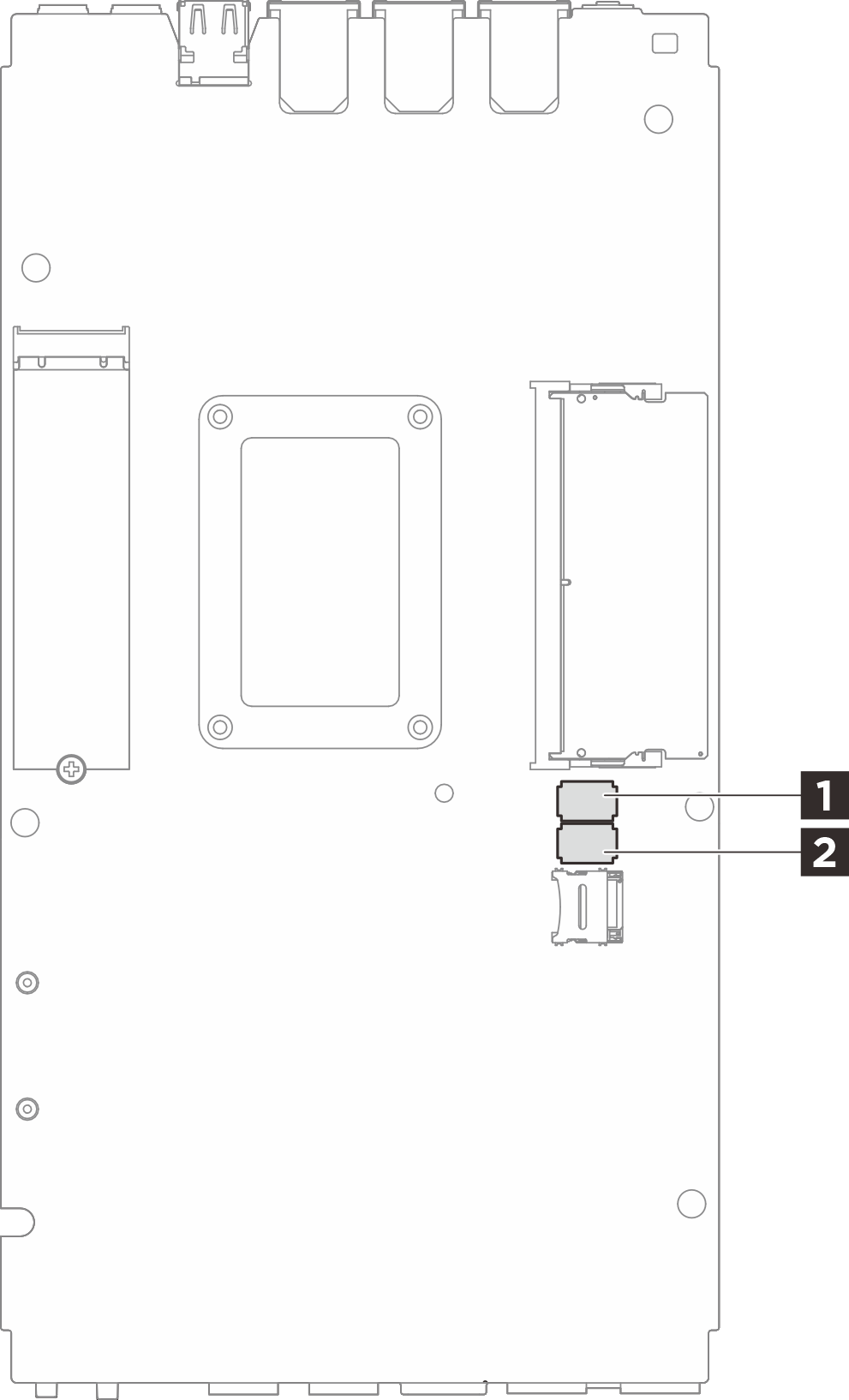

Figure 1. Commutateurs de la carte mère (partie inférieure de la carte mère)

Le tableau ci-dessous décrit les fonctions des commutateurs situés sur la partie inférieure de la carte mère.
Bloc commutateurs | Commutateur | Nom du commutateur | Description de l'utilisation | |
---|---|---|---|---|
Activé | Off | |||
1 SW1 | 1 | Sauvegarde d’initialisation XClarity Controller | Le nœud démarre en utilisant une sauvegarde du microprogramme XCC | Normal (par défaut) |
2 | Effacement de la mémoire CMOS | Efface le registre d'horloge en temps réel (RTC) | Normal (par défaut) | |
3 | Remplacement du mot de passe | Remplace le mot de passe à la mise sous tension | Normal (par défaut) | |
4 | (Réservé) | (Réservé) | Normal (par défaut) | |
5 | Sélection de la fonction série | Accès à XCC via le connecteur de la console série | Normal (par défaut) | |
6 | Remplacement de la récupération du microprogramme Machine Engine (ME) | Amorçages ME pour récupération | Normal (par défaut) | |
7 | (Réservé) | (Réservé) | Normal (par défaut) | |
8 | (Réservé) | (Réservé) | Normal (par défaut) | |
2 SW2 | 1 | Remplacement de la sécurité de microprogramme Machine Engine (ME) | Active le mode de mise à jour ME | Normal (par défaut) |
2 | Mise à jour forcée de XCC | Permet la mise à jour forcée de XCC | Normal (par défaut) | |
3 | Contournement des autorisations d'alimentation FPGA | Ignore l'autorisation d'alimentation et autorise le système à être mis sous tension | Normal (par défaut) | |
4 | Réinitialisation forcée du module XCC | Force la réinitialisation de XCC | Normal (par défaut) | |
5 | Réinitialisation forcée de l’UC de XCC | Force la réinitialisation de XCC et de l’UC | Normal (par défaut) | |
6 | Force le rechargement de DnX | Passer en mode DnX | Normal (par défaut) | |
7 | Forcer la réinitialisation du module FPGA | Force la réinitialisation du module FPGA | Normal (par défaut) | |
8 | (Réservé) | (Réservé) | Normal (par défaut) |
