Extracción de la cubierta inferior

Siga las instrucciones de esta sección para extraer la cubierta inferior.

Acerca de esta tarea

S014

PRECAUCIÓN

Es posible que existan niveles peligrosos de voltaje, corriente y energía. Solo un técnico de servicio cualificado está autorizado a extraer las cubiertas donde esté adherida la etiqueta.

S033

PRECAUCIÓN

Peligro con la energía. Los voltajes con energía peligrosa pueden provocar calentamiento cuando se ocasiona un cortocircuito con metales. Esto puede dar como resultado metales esparcidos, quemaduras o ambos.

Herramientas requeridas

Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir correctamente el componente.

• Kits de almohadillas térmicas de la cubierta inferior. Consulte sus procedimientos de sustitución correspondientes para obtener más información.
• Tornillos y destornilladores
  • Prepare los siguientes destornilladores para asegurarse de que pueda instalar y quitar los tornillos correspondientes de forma correcta.

    Tipo de destornillador	Tipo de tornillo
    Destornillador de cabeza Phillips # 1	Tornillo Phillips # 1
    Destornillador de cabeza Phillips # 2	Tornillo Phillips # 2

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Si el nodo está instalado en un alojamiento o montado, extraiga el nodo del alojamiento o montaje. Consulte Guía de configuración.

Procedimiento

1. Prepárese para esta tarea.
   1. Quite la cubierta del ventilador de montaje en escritorio. Consulte Extracción de una cubierta del ventilador.
   2. Si corresponde, quite el relleno para expansión. Consulte Extracción del relleno para expansión.
   3. Si corresponde, quite el kit de expansión. Consulte Extracción del kit de expansión.
2. Quite los tornillos de la cubierta superior.
   1. Deslice la pestaña de la etiqueta de acceso de red de Lenovo XClarity Controller hacia fuera del nodo.
   2. Quite los cuatro tornillos Phillips n.° 1 que se encuentran en la cubierta superior; luego, dé vuelta el nodo para dejar la parte inferior hacia arriba.
      Nota

      • Asegúrese de deslizar de vuelta la etiqueta de acceso de red de Lenovo XClarity Controller una vez que el tornillo que está abajo se quite concretamente.

      • El tornillo que se va a quitar puede estar tapado por el cable de ventilador: tire con cuidado de ese cable un poco hacia afuera para quitar el tornillo por debajo y vuelva a colocarlo después de finalizar el proceso.

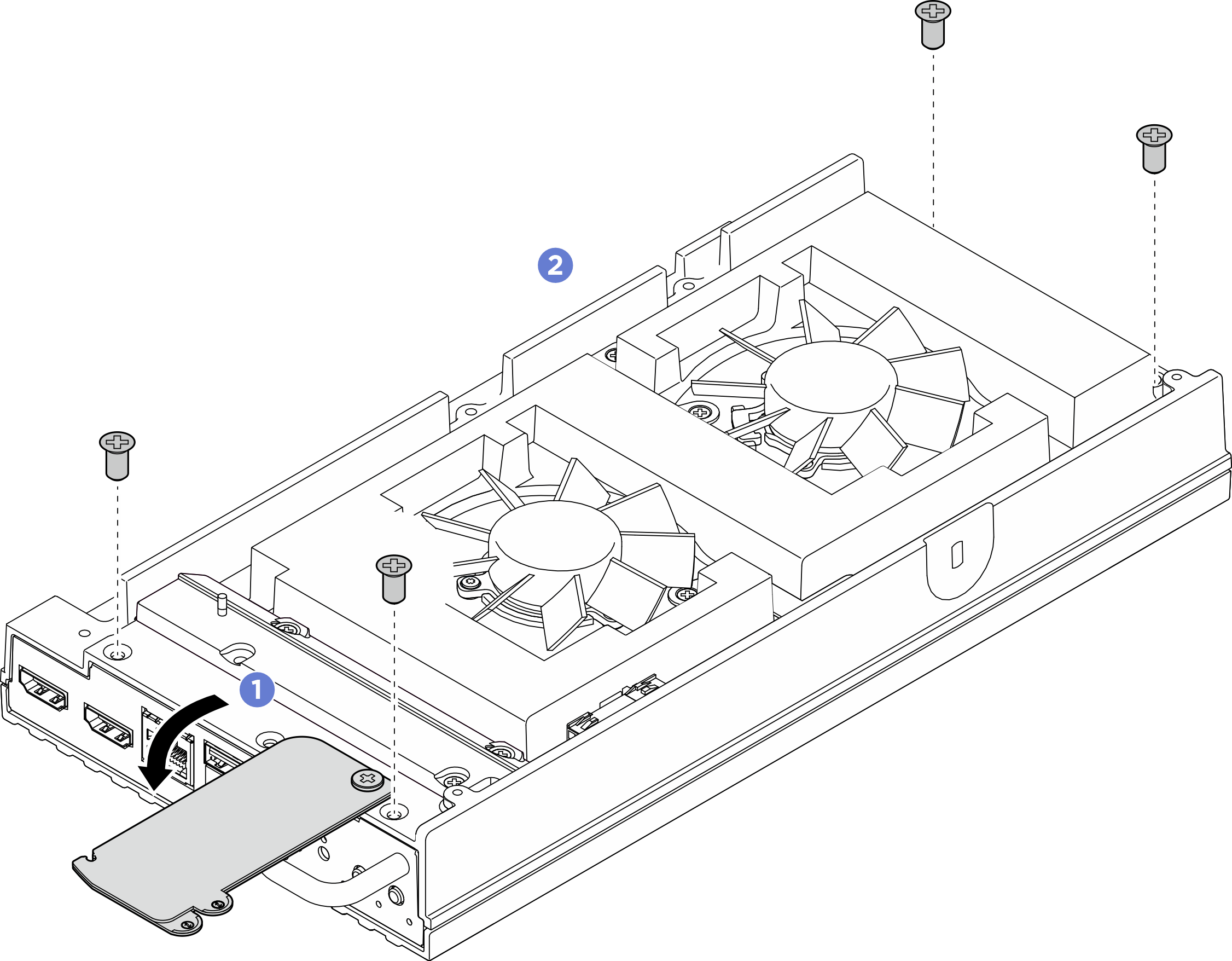

      Figura 1. Extracción de los tornillos de la cubierta superior


3. Extraiga la cubierta inferior.
   1. Quite los dos tornillos Phillips n.° 1 que se encuentran en el lado corto de la cubierta inferior.
   2. Quite los seis tornillos Phillips n.° 2 del lado largo de la cubierta inferior.
   3. Sostenga los puntos de contacto azules en la parte posterior del nodo y el asa de soporte de E/S en la parte frontal del nodo; y, a continuación, tire de los soportes de E/S frontal y posterior del nodo.
   4. Levante la cubierta inferior del nodo y colóquela en una superficie limpia y plana.
   Atención

   Para asegurarse de que el sistema cuenta con la refrigeración adecuada, instale tanto la cubierta superior como la cubierta inferior antes de encender el servidor. Si utiliza el servidor sin las cubiertas, podrían producirse daños en sus componentes.

   Figura 2. Extracción de la cubierta inferior
