밑면 덮개 제거

이 섹션의 지침에 따라 밑면 덮개를 제거하십시오.

이 작업 정보

S014

경고

위험한 전압, 전류 및 에너지가 흐르고 있습니다. 레이블이 부착된 덮개는 자격을 갖춘 서비스 기술자만 제거할 수 있습니다.

S033

경고

위험한 에너지가 흐르고 있습니다. 금속이 합선될 때 위험 에너지 전압이 가열되어 금속이 조각나거나, 불타거나, 아니면 둘 다 발생할 수 있습니다.

필수 도구

구성 요소를 올바르게 교체하려면 아래 나열된 필수 도구를 갖춰야 합니다.

• 밑면 덮개 열 패드 키트. 자세한 내용은 해당 교체 절차를 참조하십시오.
• 나사 및 드라이버
  • 해당 나사를 올바르게 설치 및 제거할 수 있도록 다음 드라이버를 준비하십시오.

    드라이버 유형	나사 유형
    1번 십자 헤드 드라이버	1번 십자 나사
    2번 십자 헤드 드라이버	2번 십자 나사

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

• 노드가 엔클로저에 설치되었거나 마운트된 경우 엔클로저나 마운트에서 노드를 제거하십시오. 구성 설명서의 내용을 참조하십시오.

절차

1. 이 작업을 준비하십시오.
   1. 데스크톱 마운트 팬 슈라우드를 제거합니다. 팬 슈라우드 제거의 내용을 참조하십시오.
   2. 해당하는 경우 확장 필러를 제거합니다. 확장 필러 제거의 내용을 참조하십시오.
   3. 해당하는 경우 확장 키트를 제거합니다. 확장 키트 제거의 내용을 참조하십시오.
2. 윗면 덮개에서 나사를 제거하십시오.
   1. Lenovo XClarity Controller 네트워크 액세스 레이블 탭을 노드에서 바깥쪽으로 미십시오.
   2. 윗면 덮개에 있는 1번 십자 나사 4개를 제거한 다음, 노드를 뒤집어 밑면이 위를 향하도록 합니다.
      주

      • 아래에 있는 나사가 완전히 제거되면 Lenovo XClarity Controller 네트워크 액세스 레이블을 다시 밀어 넣어야 합니다.

      • 제거할 나사가 팬 케이블로 덮여 있을 수 있으므로 팬 케이블을 조심스럽게 약간 당겨 아래에 있는 나사를 제거하고 프로세스를 마친 후 케이블을 다시 넣습니다.

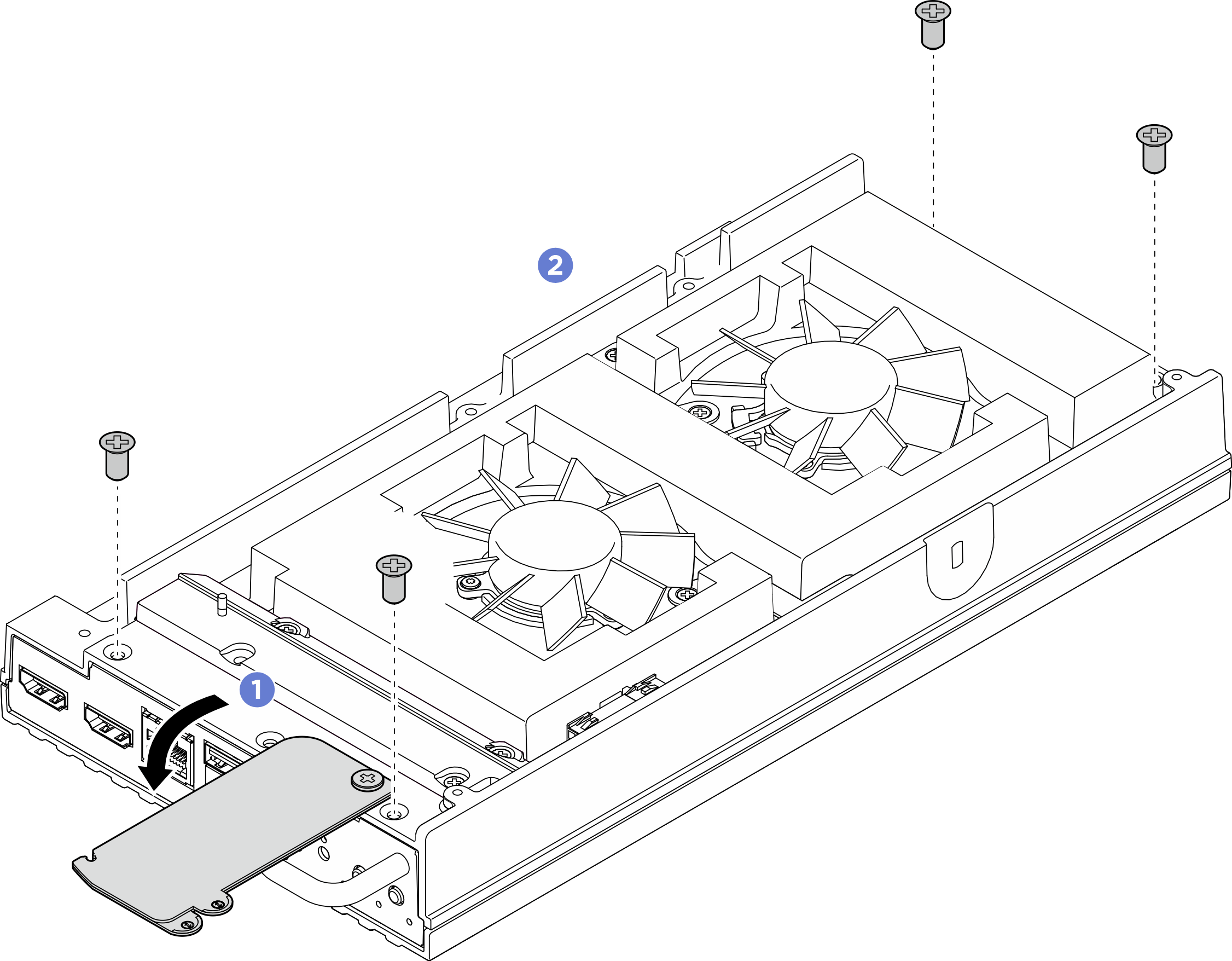

      그림 1. 윗면 덮개에서 나사 제거


3. 밑면 덮개를 제거합니다.
   1. 밑면 덮개의 짧은 쪽에 있는 1번 십자 나사 2개를 제거하십시오.
   2. 밑면 덮개의 긴 쪽에서 2번 십자 나사 6개를 제거하십시오.
   3. 노드 뒷면에 있는 파란색 터치 포인트와 노드 앞면에 있는 I/O 브래킷 손잡이를 잡으십시오. 그런 다음 노드에서 앞면 및 뒷면 I/O 브래킷을 당기십시오.
   4. 노드에서 밑면 덮개를 들어 올려 깨끗하고 평평한 표면에 놓으십시오.
   주의

   적절한 시스템 냉각이 이루어지도록 하려면 서버 전원을 켜기 전에 윗면 덮개와 밑면 덮개를 모두 설치하십시오. 덮개가 제거된 채 서버를 작동하면 서버 구성 요소가 손상될 수 있습니다.

   그림 2. 밑면 덮개 제거
