Rimozione del coperchio inferiore

Seguire le istruzioni riportate in questa sezione per rimuovere il coperchio inferiore.

Informazioni su questa attività

S014

Avvertenza

Potrebbero essere presenti livelli di energia, corrente e tensione pericolosi. Solo un tecnico qualificato dell'assistenza è autorizzato a rimuovere i coperchi sui cui è applicata l'etichetta.

S033

Avvertenza

Presenza di energia pericolosa. Le tensioni con energia pericolosa possono causare il surriscaldamento in caso di cortocircuito con parti metalliche, provocando scintille, ustioni o entrambi i problemi.

Strumenti necessari

Assicurarsi di disporre degli strumenti necessari elencati di seguito per sostituire correttamente il componente.

• Kit pad termici del coperchio inferiore. Per ulteriori informazioni, vedere le rispettive procedure di sostituzione.
• Viti e cacciaviti
  • Preparare i seguenti cacciaviti per assicurarsi di poter installare e rimuovere correttamente le viti corrispondenti.

    Tipo di cacciavite	Tipo di vite
    Cacciavite a testa a croce n. 1	Vite a croce n. 1
    Cacciavite a testa a croce n. 2	Vite a croce n. 2

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Se il nodo è installato in un enclosure o montato, rimuovere il nodo dall'enclosure o dal sistema di montaggio. Vedere Guida alla configurazione.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Rimuovere la copertura della ventola per il montaggio su scrivania. Vedere Rimozione della copertura della ventola.
   2. Se applicabile, rimuovere l'elemento di riempimento di espansione. Vedere Rimozione dell'elemento di riempimento di espansione.
   3. Se applicabile, rimuovere il kit di espansione. Vedere Rimozione del kit di espansione.
2. Rimuovere le viti dal coperchio superiore.
   1. Far scorrere l'etichetta di accesso alla rete di Lenovo XClarity Controller verso l'esterno rispetto al nodo.
   2. Rimuovere le quattro viti a croce n. 1 poste sul coperchio superiore, quindi capovolgere il dispositivo in modo che il lato inferiore sia rivolto verso l'alto.
      Nota

      • Far scorrere indietro l'etichetta di accesso alla rete di Lenovo XClarity Controller dopo aver rimosso la vite sottostante.

      • Il foro della vite da rimuovere potrebbe essere coperto dal cavo della ventola. Tirare leggermente il cavo per rimuovere la vite sottostante, quindi riposizionare il cavo al termine del processo.

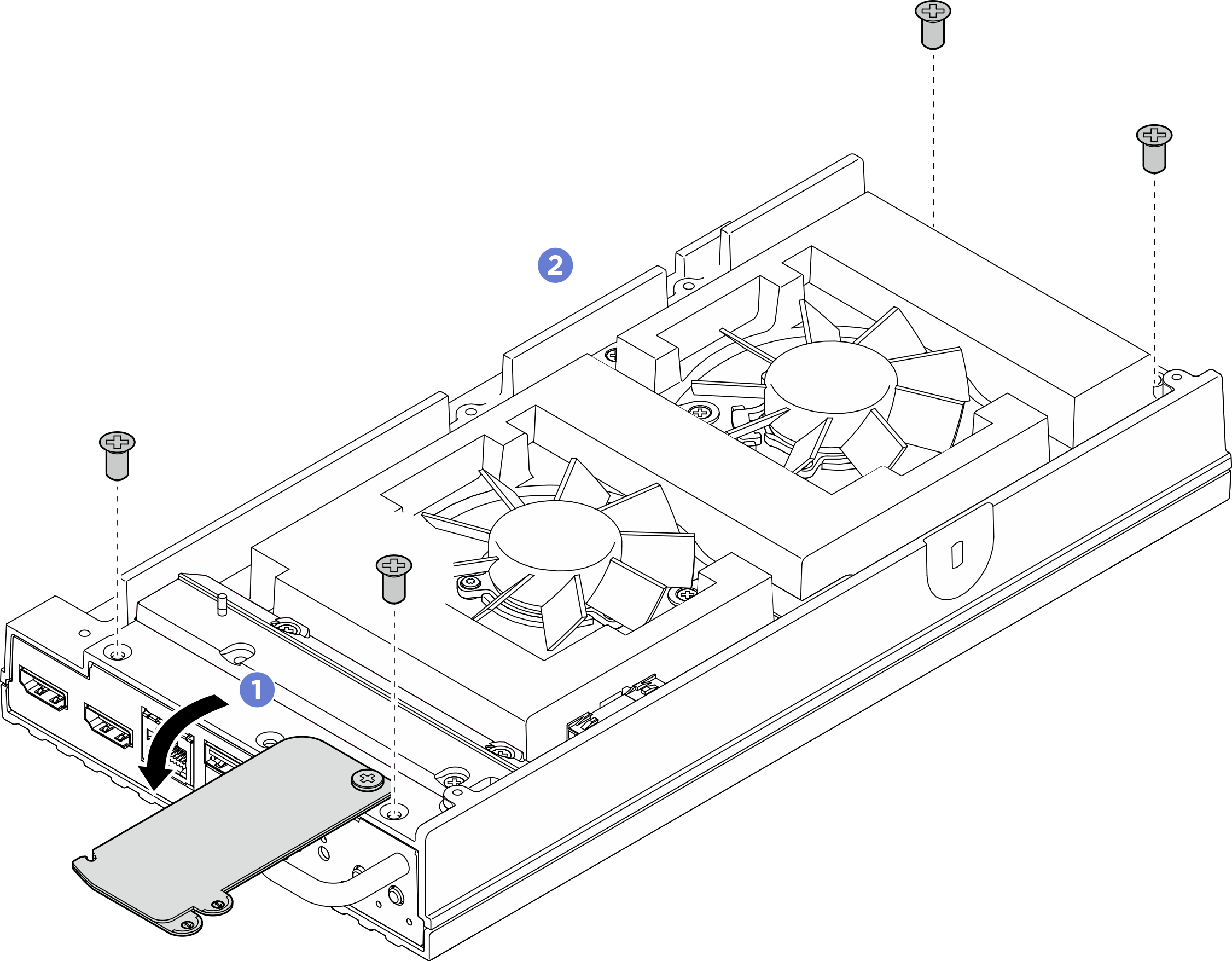

      Figura 1. Rimozione delle viti dal coperchio superiore


3. Rimuovere il coperchio inferiore.
   1. Rimuovere le due viti a croce n. 1 poste sul lato corto del coperchio inferiore.
   2. Rimuovere le sei viti a croce n. 2 dal lato lungo del coperchio inferiore.
   3. Tenere i punti di contatto blu sul lato posteriore del nodo e la maniglia della staffa I/O sul lato anteriore del nodo, quindi tirare le staffe I/O anteriori e posteriori dal nodo.
   4. Sollevare il coperchio inferiore dal nodo e collocarlo su una superficie piana e pulita.
   Attenzione

   Per garantire un adeguato raffreddamento del sistema, installare il coperchio superiore e il coperchio inferiore prima di accendere il server. L'utilizzo del server senza i coperchi potrebbe danneggiare i componenti del server.

   Figura 2. Rimozione del coperchio inferiore
