Remover a tampa inferior

Siga as instruções nesta seção para remover a tampa inferior.

Sobre esta tarefa

S014

CUIDADO

Voltagens, correntes e níveis de energia perigosos podem estar presentes. Apenas um técnico de serviço qualificado está autorizado a remover as tampas onde houver etiqueta.

S033

CUIDADO

Energia perigosa presente. Voltagens com energia perigosa podem provocar aquecimento quando em curto-circuito com metal, o que pode resultar no derretimento do metal e/ou queimaduras.

Ferramentas necessárias

Certifique-se de ter as ferramentas necessárias listadas abaixo disponíveis para substituir adequadamente o componente.

• Kits de painel térmico para a tampa inferior. Consulte os respectivos procedimentos de substituição para obter mais informações.
• Parafusos e chaves de fenda
  • Prepare as seguintes chaves de fenda para garantir que você possa instalar e remover os parafusos correspondentes corretamente.

    Tipo de chave de fenda	Tipo de parafuso
    Chave de fenda de cabeça Phillips # 1	Parafuso Phillips # 1
    Chave de fenda de cabeça Phillips # 2	Parafuso Phillips # 2

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Se o nó estiver instalado em um gabinete ou montado, remova o nó do gabinete ou da montagem. Consulte Guia de configuração.

Procedimento

1. Faça as preparações para essa tarefa.
   1. Remova a cobertura do ventilador para montagem em desktop. Consulte Remover uma cobertura do ventilador.
   2. Se for aplicável, remova o preenchimento de expansão. Consulte Remover o preenchedor de expansão.
   3. Se for aplicável, remova o kit de expansão. Consulte Remover o kit de expansão.
2. Remova os parafusos da tampa superior.
   1. Deslize a aba da etiqueta de acesso à rede do Lenovo XClarity Controller para fora do nó.
   2. Remova os quatro parafusos Phillips # 1 localizados na tampa superior; em seguida, inverta o nó de modo que o lado inferior fique voltado para cima.
      Nota

      • Deslize a etiqueta de acesso à rede do Lenovo XClarity Controller de volta quando o parafuso abaixo estiver totalmente removido.

      • O parafuso a ser removido pode ser coberto com o cabo do ventilador, puxe cuidadosamente o cabo do ventilador um pouco para fora para remover o parafuso abaixo e coloque o cabo de volta depois de concluir o processo.

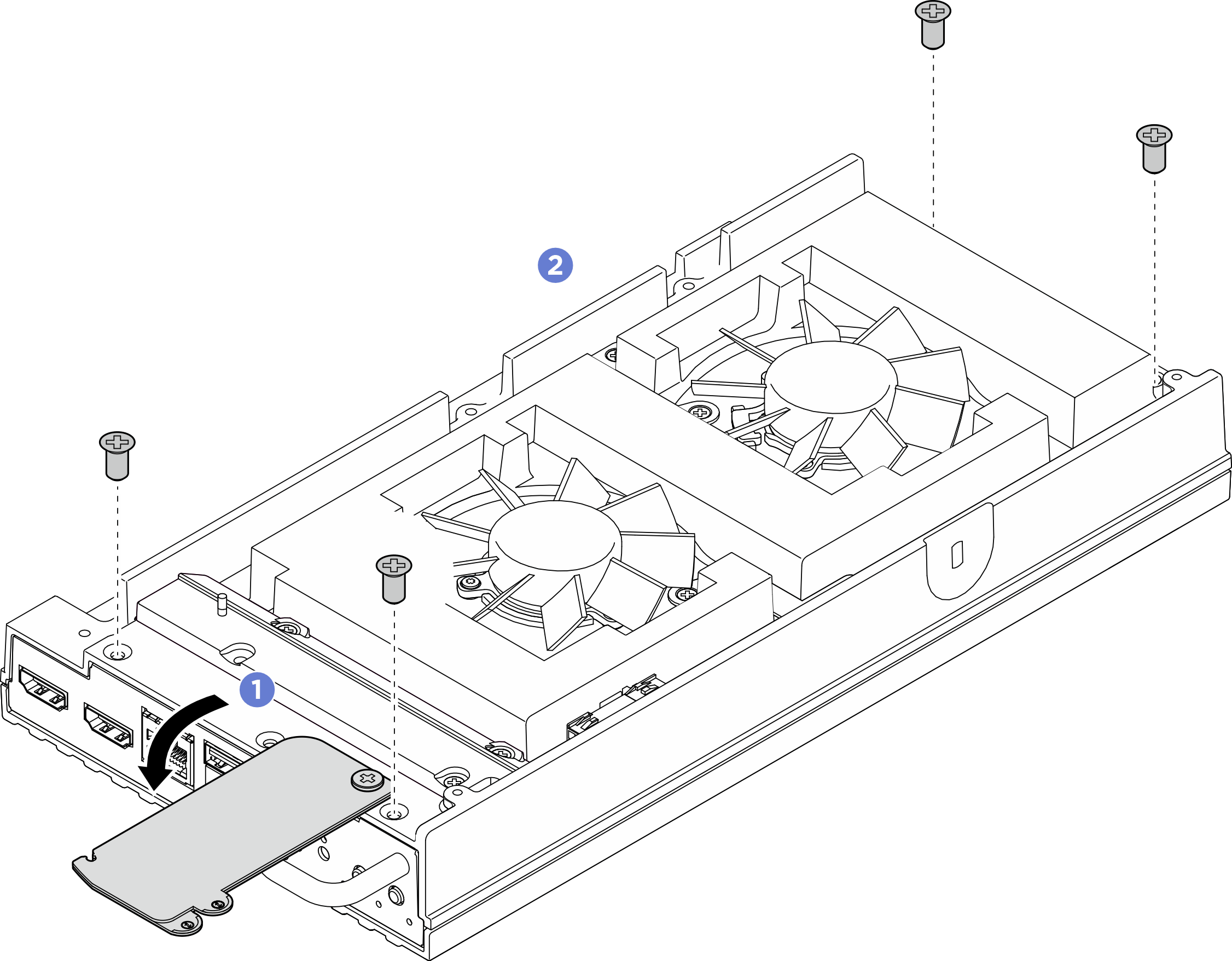

      Figura 1. Removendo parafusos da tampa superior


3. Remova a tampa inferior.
   1. Remova os dois parafusos Phillips # 1 localizados no lado curto da tampa inferior.
   2. Remova os seis parafusos Phillips # 2 do lado longo da tampa inferior.
   3. Segure os pontos de contato azuis no lado traseiro do nó e a alça do suporte de E/S no lado frontal do nó; em seguida, puxe os suportes de E/S frontal e traseiro do nó.
   4. Levante a tampa inferior do nó e coloque-a sobre uma superfície plana limpa.
   Atenção

   Para garantir que haja resfriamento adequado do sistema, instale a tampa superior e a tampa inferior antes de ligar o servidor. A operação do servidor sem as tampas pode danificar componentes do servidor.

   Figura 2. Removendo a tampa inferior
