卸下底蓋

請依照本節中的指示卸下底蓋。

關於此作業

S014

注意

可能存在危險等級的電壓、電流及電能。只有合格的維修技術人員才獲得授權，能夠卸下貼有標籤的蓋板。

S033

注意

含有高壓電。高壓電流在遇到金屬短路時可能會產生熱能，導致金屬液化、燃燒或兩者同時發生。

所需工具

確保您手邊有下列所需的工具，以便正確更換元件。

• 底蓋散熱墊套件。如需相關資訊，請參閱其各自的更換程序。
• 螺絲和螺絲起子
  • 準備以下螺絲起子，以確保您可以正確地安裝和卸下對應的螺絲。

    螺絲起子類型	螺絲類型
    1 號十字螺絲起子	1 號十字螺絲
    2 號十字螺絲起子	2 號十字螺絲

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

• 如果節點已安裝在機體中或已裝載，請將節點從機體或裝載座卸下。請參閱配置指南。

程序

1. 為此作業做好準備。
   1. 卸下桌面裝載風扇罩。請參閱卸下風扇罩。
   2. 如果適用，請卸下擴充填充板。請參閱卸下擴充填充板。
   3. 如果適用，請卸下擴充套件。請參閱卸下擴充套件。
2. 從上蓋卸下螺絲。
   1. 將 Lenovo XClarity Controller 網路存取標籤卡榫從節點向外滑動。
   2. 卸下位於上蓋的四個 1 號十字螺絲，然後翻轉節點，使底面朝上。
      註

      • 在下方的螺絲完全卸下後，請確定將 Lenovo XClarity Controller 網路存取標籤滑回原位。

      • 要卸下的螺絲可能被風扇纜線覆蓋；請小心將風扇纜線拉出一點以卸下下方的螺絲，並在完成此程序後將纜線放回原處。

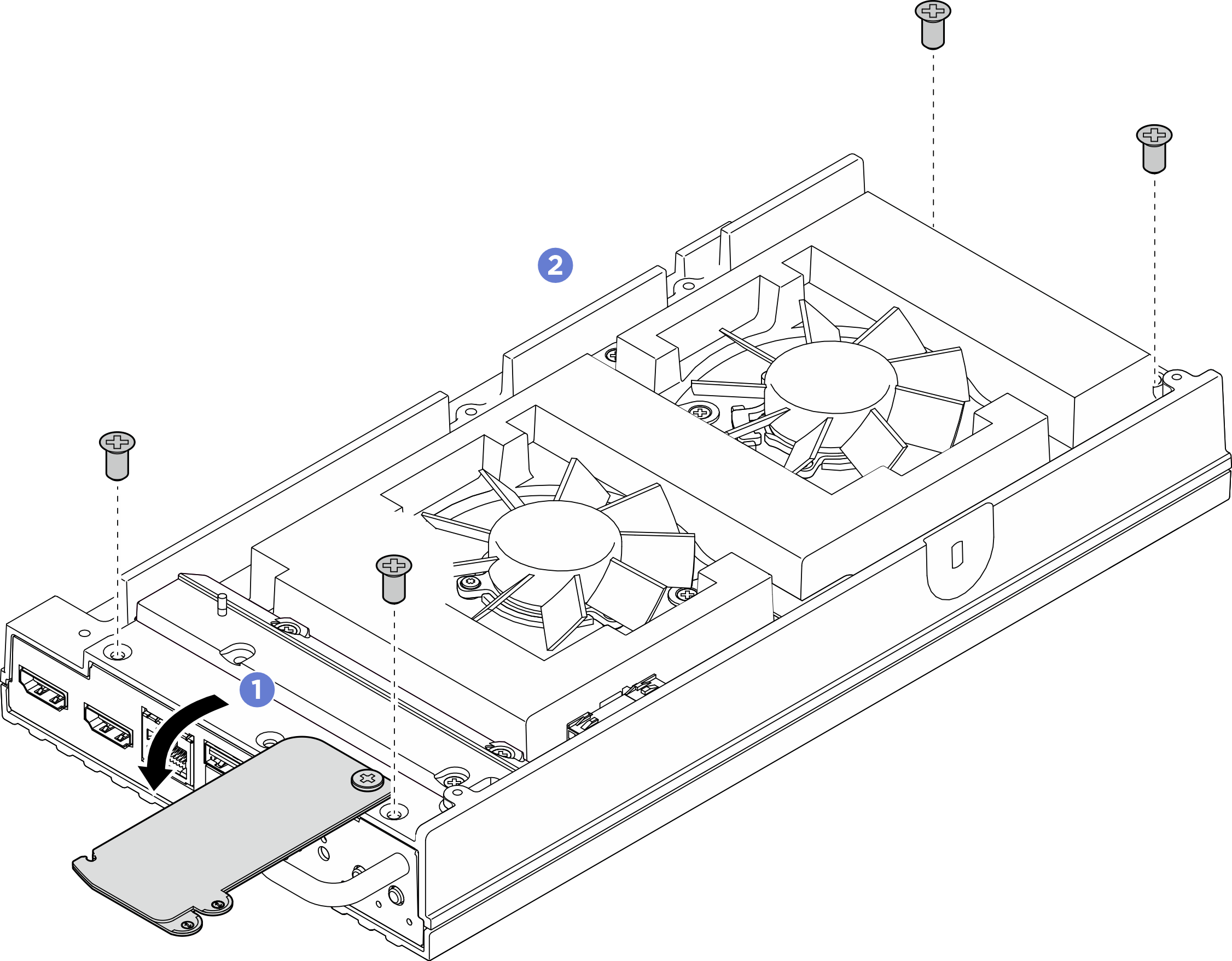

      圖 1. 從上蓋卸下螺絲


3. 卸下底蓋。
   1. 卸下位於底蓋短邊的兩個 1 號十字螺絲。
   2. 從底蓋的長邊卸下六個 2 號十字螺絲。
   3. 握住節點背面的藍色觸摸點和節點正面的 I/O 托架把手，然後從節點拉出正面和背面 I/O 托架。
   4. 從節點向上提起底蓋，再將底蓋放在乾淨平坦的表面上。
   小心

   為確保系統充分散熱，在開啟伺服器電源之前，請安裝上蓋和底蓋。於蓋板卸下時操作伺服器，可能會損壞伺服器元件。

   圖 2. 卸下底蓋
