Retrait du carter inférieur

Suivez les instructions de cette section pour le retrait du carter inférieur.

À propos de cette tâche

S014

ATTENTION

Des niveaux dangereux de tension, courant et électricité peuvent être présents dans les composants. Seul un technicien de maintenance qualifié est habilité à retirer les carters où l’étiquette est apposée.

S033

ATTENTION

Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu’elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux.

Outils requis

Assurez-vous de disposer des outils requis répertoriés ci-dessous afin de pouvoir remplacer correctement le composant.

• Kits de tampons thermiques du carter inférieur. Pour plus d’informations, consultez les procédures de remplacement respectives.
• Vis et tournevis
  • Préparez les tournevis suivants pour vous assurer que vous pouvez installer et retirer les vis correspondantes correctement.

    Type de tournevis	Type de vis
    Tournevis cruciforme n° 1	Vis cruciforme n° 1
    Tournevis cruciforme n° 2	Vis cruciforme n° 2

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Si le nœud est installé dans un boîtier ou est monté, retirez le nœud du boîtier ou du montage. Voir Guide de configuration.

Procédure

1. Préparez-vous à cette tâche.
   1. Retirez le capotage du ventilateur (montage sur bureau). Voir Retrait d’un capotage de ventilateur.
   2. Le cas échéant, retirez l’obturateur d’extension. Voir Retrait de l’obturateur d’extension.
   3. Le cas échéant, retirez le kit d’extension. Voir Retrait du kit d’extension.
2. Retirez les vis du carter supérieur.
   1. Faites glisser la languette d’étiquette d’accès réseau Lenovo XClarity Controller vers l’extérieur du nœud.
   2. Retirez les quatre vis cruciformes n° 1 situées sur le carter supérieur, puis inversez le nœud pour que la face inférieure soit tournée vers le haut.
      Remarque

      • Assurez-vous de faire glisser l’étiquette d’accès réseau Lenovo XClarity Controller vers l’arrière une fois la vis située en dessous complètement retirée.

      • La vis à retirer peut être recouverte par le câble du ventilateur. Tirez avec précaution sur le câble du ventilateur pour retirer la vis en dessous et remettez le câble en place une fois le processus terminé.

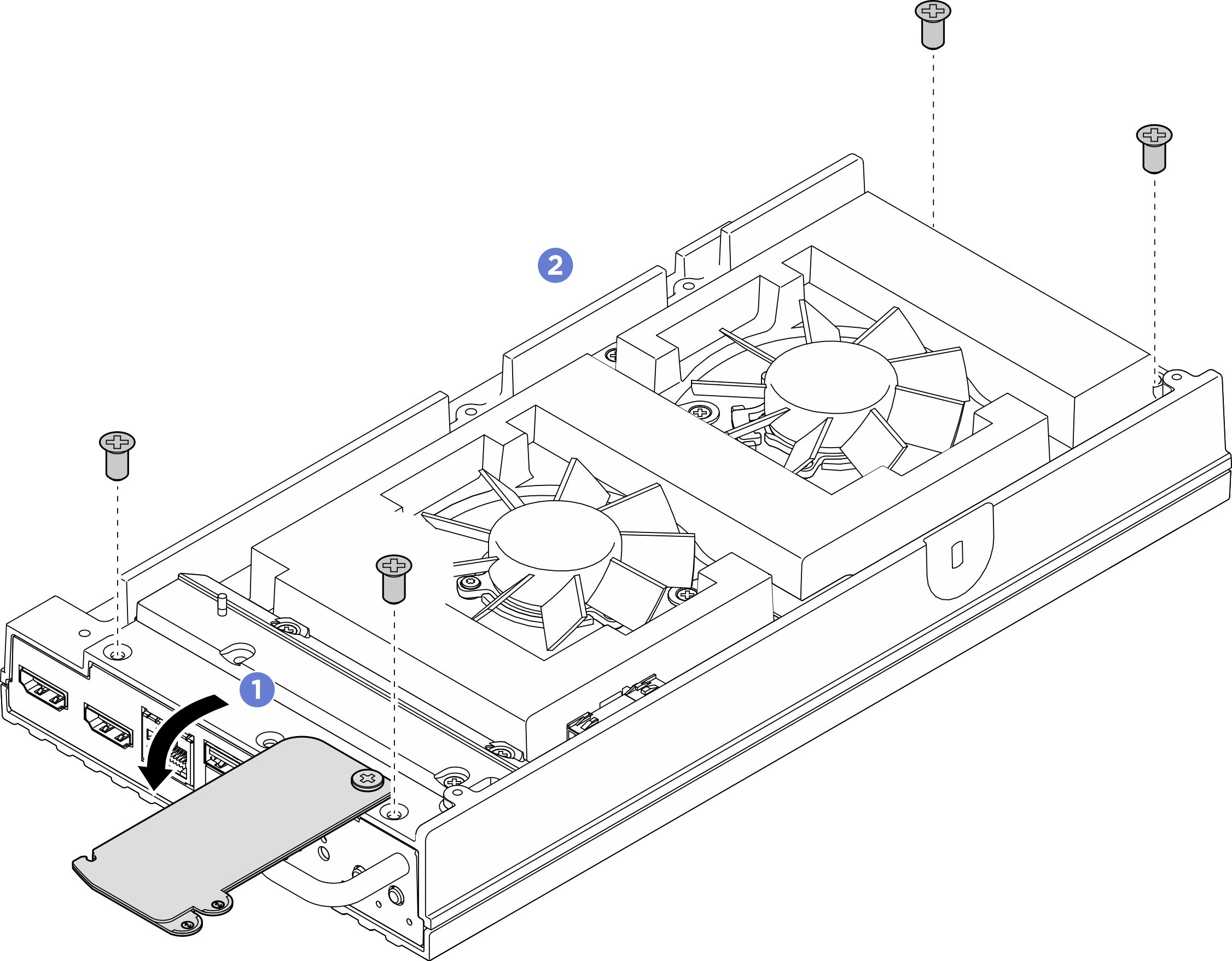

      Figure 1. Retrait des vis du carter supérieur


3. Retrait du carter inférieur.
   1. Retirez les deux vis cruciformes n° 1 situées sur le côté court du carter inférieur.
   2. Retirez les six vis cruciformes n° 2 du côté long du carter inférieur.
   3. Tenez les points de contact bleus sur le côté arrière du nœud et la poignée du support d’E-S sur la face avant du nœud, puis retirez les supports d’E-S avant et arrière du nœud.
   4. Soulevez le carter inférieur pour le retirer du nœud et placez-le sur une surface propre et plane.
   Avertissement

   Pour assurer un refroidissement du système adéquat, installez le carter supérieur et le couvercle inférieur avant de mettre le serveur sous tension. Si vous utilisez le serveur sans carter, vous risquez d’endommager les composants serveur.

   Figure 2. Retrait du carter inférieur
