下部カバーの取り外し

下部カバーを取り外すには、このセクションの説明に従ってください。

このタスクについて

S014
shock hazard
注意
危険な電圧、電流、エネルギー・レベルが存在する可能性があります。ラベルが貼られている場所のカバーを外すことが許されるのはトレーニングを受けたサービス技術員だけです。
S033
240VA shock hazard
注意

危険な電力が存在します。金属とショートさせると熱を発生し、金属の飛散、やけど、またはその両方を引き起こす可能性のある危険な電力の電圧です。

必要なツール

コンポーネントを適切に交換するために、以下にリストされている必要なツールが手元にあることを確認してください。
  • 下部カバーのサーマル・パッド・キット。詳細については、それぞれの交換手順を参照してください。
  • ねじおよびドライバー
    • 対応するねじの取り付けおよび取り外しを正しく行うことができるように、以下のドライバーを準備してください。
      ドライバー・タイプ ねじタイプ
      プラス # 1 ドライバープラス # 1 ねじ
      プラス # 2 ヘッドドライバープラス # 2 ねじ
重要

手順

  1. このタスクの準備をします。
    1. デスクトップ・マウントのファン・シュラウドを取り外します。ファン・シュラウドの取り外しを参照してください。
    2. 該当する場合は、拡張フィラーを取り外します。拡張フィラーの取り外しを参照してください。
    3. 該当する場合は、拡張キットを取り外します。拡張キットの取り外しを参照してください。
  2. トップ・カバーからねじを取り外します。
    1. Lenovo XClarity Controller ネットワーク・アクセス・ラベルのタブをスライドさせて、ノードの外側に引き出します。
    2. トップ・カバーにある 4 本のプラスねじ (# 1) を取り外します。次に、ノードを裏返して、底面が上を向くようにします。
      • 下にあるねじを取り外したら、Lenovo XClarity Controller ネットワーク・アクセス・ラベルをスライドさせて、元の位置に戻してください。

      • 取り外すねじがファン・ケーブルで覆われている場合があります。その場合は、ファン・ケーブルを慎重に少しだけ引っ張ってその下のねじを取り外し、取り外し終わったらケーブルを元に戻してください。

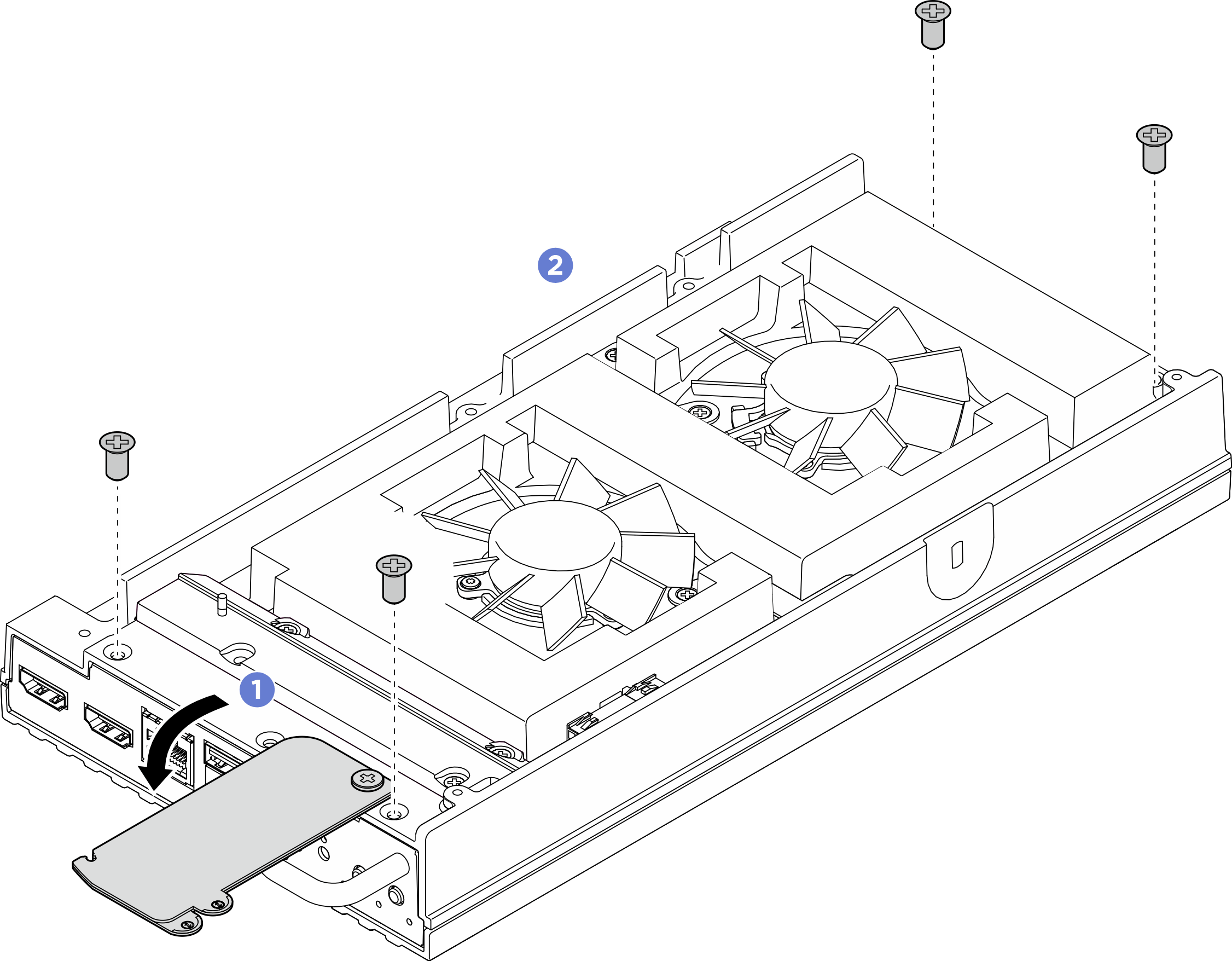

      図 1. トップ・カバーからのねじの取り外し

  3. 下部カバーを取り外します。
    1. 下部カバーの短辺にある 2 本のプラスねじ (# 1) を取り外します。
    2. 下部カバーの長辺から 6 本のプラスねじ (# 2) を取り外します。
    3. ノードの背面にある青いタッチ・ポイントと、ノードの前面にある I/O ブラケット・ハンドルを持ち、前面と背面の I/O ブラケットをノードから引き出します。
    4. 下部カバーをノードから持ち上げて、清潔で平らな表面に置きます。
    重要
    システムを十分に冷却するため、トップ・カバーと下部カバーの両方をサーバーの電源をオンにする前に取り付けてください。カバーを取り外したままサーバーを作動させると、サーバーのコンポーネントが損傷する可能性があります。
    図 2. 下部カバーの取り外し

完了したら
  1. 交換用ユニットを取り付けます。下部カバーの取り付けを参照してください。

  2. コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
