トップ・カバーの取り外し

トップ・カバーを取り外すには、このセクションの説明に従ってください。

このタスクについて

S014

注意

危険な電圧、電流、エネルギー・レベルが存在する可能性があります。ラベルが貼られている場所のカバーを外すことが許されるのはトレーニングを受けたサービス技術員だけです。

S033

注意

危険な電力が存在します。金属とショートさせると熱を発生し、金属の飛散、やけど、またはその両方を引き起こす可能性のある危険な電力の電圧です。

必要なツール

コンポーネントを適切に交換するために、以下にリストされている必要なツールが手元にあることを確認してください。

• トップ・カバーのサーマル・パッド・キット。詳細については、それぞれの交換手順を参照してください。
• ねじおよびドライバー
  • 対応するねじの取り付けおよび取り外しを正しく行うことができるように、以下のドライバーを準備してください。

    ドライバー・タイプ	ねじタイプ
    プラス # 1 ドライバー	プラス # 1 ねじ
    プラス # 2 ヘッドドライバー	プラス # 2 ねじ

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

• ノードがエンクロージャーに取り付けられているかマウントされている場合、エンクロージャーまたはマウントからノードを取り外します。構成ガイドを参照してください。

手順

1. このタスクの準備をします。
   1. デスクトップ・マウントのファン・シュラウドを取り外します。ファン・シュラウドの取り外しを参照してください。
   2. 該当する場合は、拡張フィラーを取り外します。拡張フィラーの取り外しを参照してください。
   3. 該当する場合は、拡張キットを取り外します。拡張キットの取り外しを参照してください。
2. トップ・カバーからねじを取り外します。
   1. Lenovo XClarity Controller ネットワーク・アクセス・ラベルのタブをスライドさせて、ノードの外側に引き出します。
   2. トップ・カバーの短辺にある 4 本のプラスねじ (# 2) を取り外します。
   3. トップ・カバーの長辺にある 4 本のプラスねじ (# 1) を取り外します。ノードを裏返して、ノードの底面が上を向くようにします。
      注

      • 下にあるねじを取り外したら、Lenovo XClarity Controller ネットワーク・アクセス・ラベルをスライドさせて、元の位置に戻してください。

      • 取り外すねじがファン・ケーブルで覆われている場合があります。その場合は、ファン・ケーブルを慎重に少しだけ引っ張ってその下のねじを取り外し、取り外し終わったらケーブルを元に戻してください。

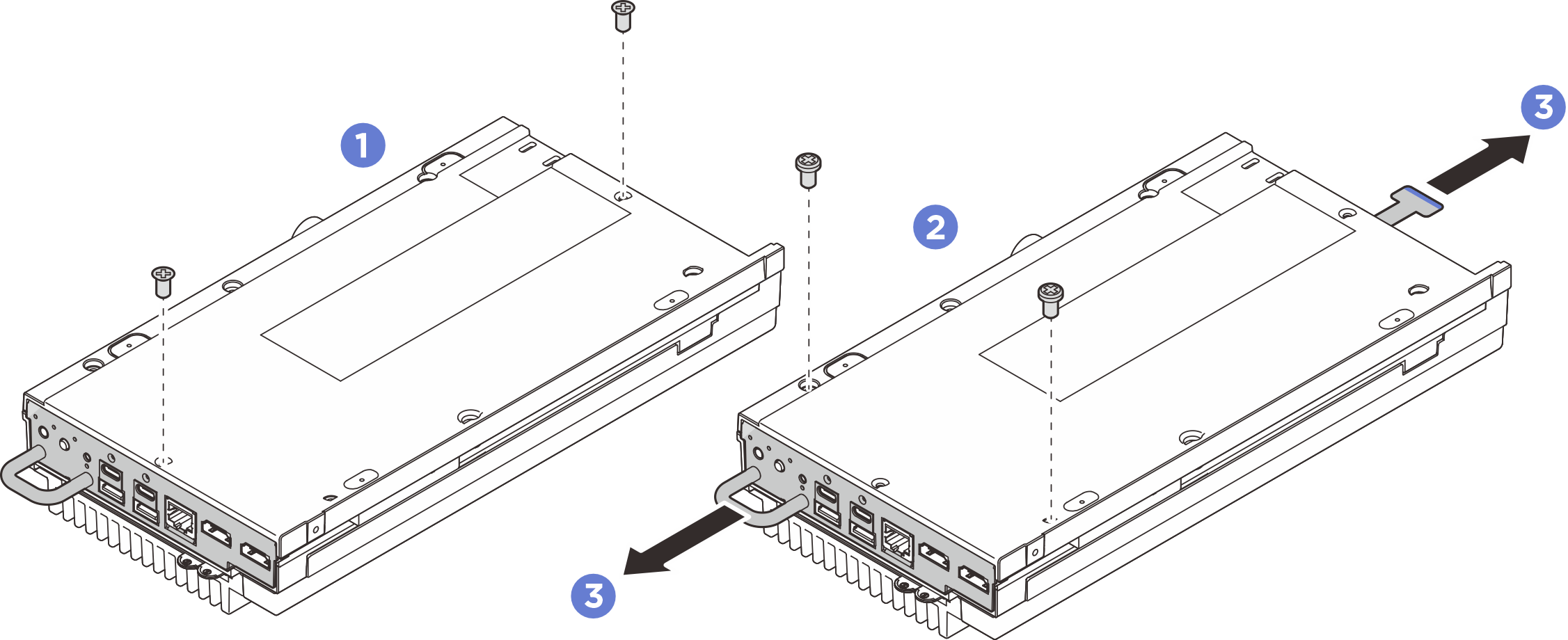

      図 1. トップ・カバーからのねじの取り外し


3. 前面および背面の I/O ブラケットを取り外します。
   1. 下部カバーの短辺にある 2 本のプラスねじ (# 1) を緩めます。
   2. 下部カバーの長辺にある 2 本のプラスねじ (# 2) を緩めます。
   3. ノードの背面にある青いタッチ・ポイントと、ノードの前面にある I/O ブラケット・ハンドルを持ち、前面と背面の I/O ブラケットをノードから引き出します。
   図 2. 前面および背面の I/O ブラケットの取り外し


4. ノードの上面を上向きにします。
5. トップ・カバーを取り外します。
   1. 背面側のノード・タブの上に右手の親指を置き、ノードの前面の端を左手で支えます。右手の親指でノード・タブを押しながらトップ・カバーの背面を引き上げると、トップ・カバーの背面が持ち上がります。
      注

      サーバーの前面に設けられている穴に左手の指を差し込むと (図を参照)、トップ・カバーをサーバーから簡単に分離できます。
   2. トップ・カバーの前面をゆっくりと持ち上げ、カバーをサーバーから完全に分離します。
   3. トップ・カバーをサーバーから取り外し、清潔で平らな面に置きます。
      重要

      システムを十分に冷却するため、トップ・カバーと下部カバーの両方をサーバーの電源をオンにする前に取り付けてください。カバーを取り外したままサーバーを作動させると、サーバーのコンポーネントが損傷する可能性があります。

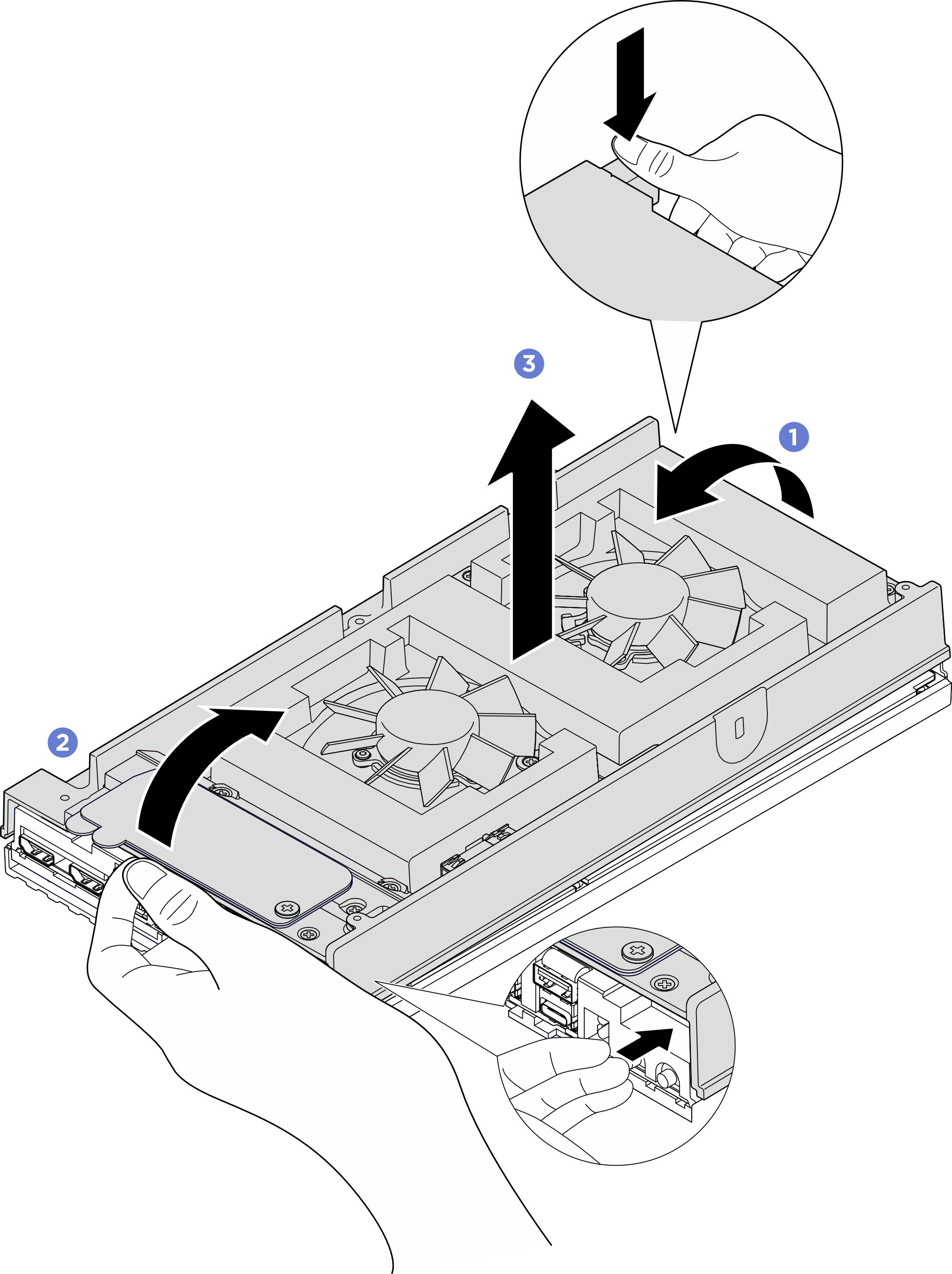

      図 3. トップ・カバーを取り外す
