Extracción de la cubierta superior

Siga las instrucciones de esta sección para extraer la cubierta superior.

Acerca de esta tarea

S014

PRECAUCIÓN

Es posible que existan niveles peligrosos de voltaje, corriente y energía. Solo un técnico de servicio cualificado está autorizado a extraer las cubiertas donde esté adherida la etiqueta.

S033

PRECAUCIÓN

Peligro con la energía. Los voltajes con energía peligrosa pueden provocar calentamiento cuando se ocasiona un cortocircuito con metales. Esto puede dar como resultado metales esparcidos, quemaduras o ambos.

Herramientas requeridas

Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir correctamente el componente.

• Kits de almohadillas térmicas de la cubierta superior. Consulte sus procedimientos de sustitución correspondientes para obtener más información.
• Tornillos y destornilladores
  • Prepare los siguientes destornilladores para asegurarse de que pueda instalar y quitar los tornillos correspondientes de forma correcta.

    Tipo de destornillador	Tipo de tornillo
    Destornillador de cabeza Phillips # 1	Tornillo Phillips # 1
    Destornillador de cabeza Phillips # 2	Tornillo Phillips # 2

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Si el nodo está instalado en un alojamiento o montado, extraiga el nodo del alojamiento o montaje. Consulte Guía de configuración.

Procedimiento

1. Prepárese para esta tarea.
   1. Quite la cubierta del ventilador de montaje en escritorio. Consulte Extracción de una cubierta del ventilador.
   2. Si corresponde, quite el relleno para expansión. Consulte Extracción del relleno para expansión.
   3. Si corresponde, quite el kit de expansión. Consulte Extracción del kit de expansión.
2. Quite los tornillos de la cubierta superior.
   1. Deslice la pestaña de la etiqueta de acceso de red de Lenovo XClarity Controller hacia fuera del nodo.
   2. Quite los cuatro tornillos Phillips n.° 2 que se encuentran en el lado corto de la cubierta superior.
   3. Quite los cuatro tornillos Phillips n.° 1 que se encuentran en el lado largo de la cubierta superior; a continuación, invierta el nodo para dejar el lado inferior del nodo hacia arriba.
      Nota

      • Asegúrese de deslizar de vuelta la etiqueta de acceso de red de Lenovo XClarity Controller una vez que el tornillo que está abajo se quite concretamente.

      • El tornillo que se va a quitar puede estar tapado por el cable de ventilador: tire con cuidado de ese cable un poco hacia afuera para quitar el tornillo por debajo y vuelva a colocarlo después de finalizar el proceso.

      Figura 1. Extracción de los tornillos de la cubierta superior


3. Quite los soportes de E/S frontal y posterior.
   1. Suelte los dos tornillos Phillips n.° 1 que se encuentran en el lado corto de la cubierta inferior.
   2. Suelte los dos tornillos Phillips n.° 2 que se encuentran en el lado largo de la cubierta inferior.
   3. Sostenga los puntos de contacto azules en la parte posterior del nodo y el asa de soporte de E/S en la parte frontal del nodo; y, a continuación, tire de los soportes de E/S frontal y posterior del nodo.
   Figura 2. Extracción de los soportes de E/S frontal y trasero


4. Deje el lado superior del nodo hacia arriba.
5. Quite la cubierta superior.
   1. Localice el pulgar derecho en el lado posterior de la pestaña del nodo y sostenga el lado frontal del nodo por su borde con la mano izquierda. Mientras presiona la pestaña del nodo con el pulgar derecho, levante el lado posterior de la cubierta superior al mismo tiempo hasta que se levante el lado posterior de la cubierta superior.
      Nota

      Para separar más fácilmente la cubierta superior con el servidor, inserte los dedos de la mano izquierda en el orificio precortado en la parte frontal del servidor, como se ilustra.
   2. Levante suavemente la parte frontal de la cubierta superior hasta que la cubierta quede completamente separada del servidor.
   3. Quite la cubierta superior del servidor y colóquela en una superficie plana y limpia.
      Atención

      Para asegurarse de que el sistema cuenta con la refrigeración adecuada, instale tanto la cubierta superior como la cubierta inferior antes de encender el servidor. Si utiliza el servidor sin las cubiertas, podrían producirse daños en sus componentes.

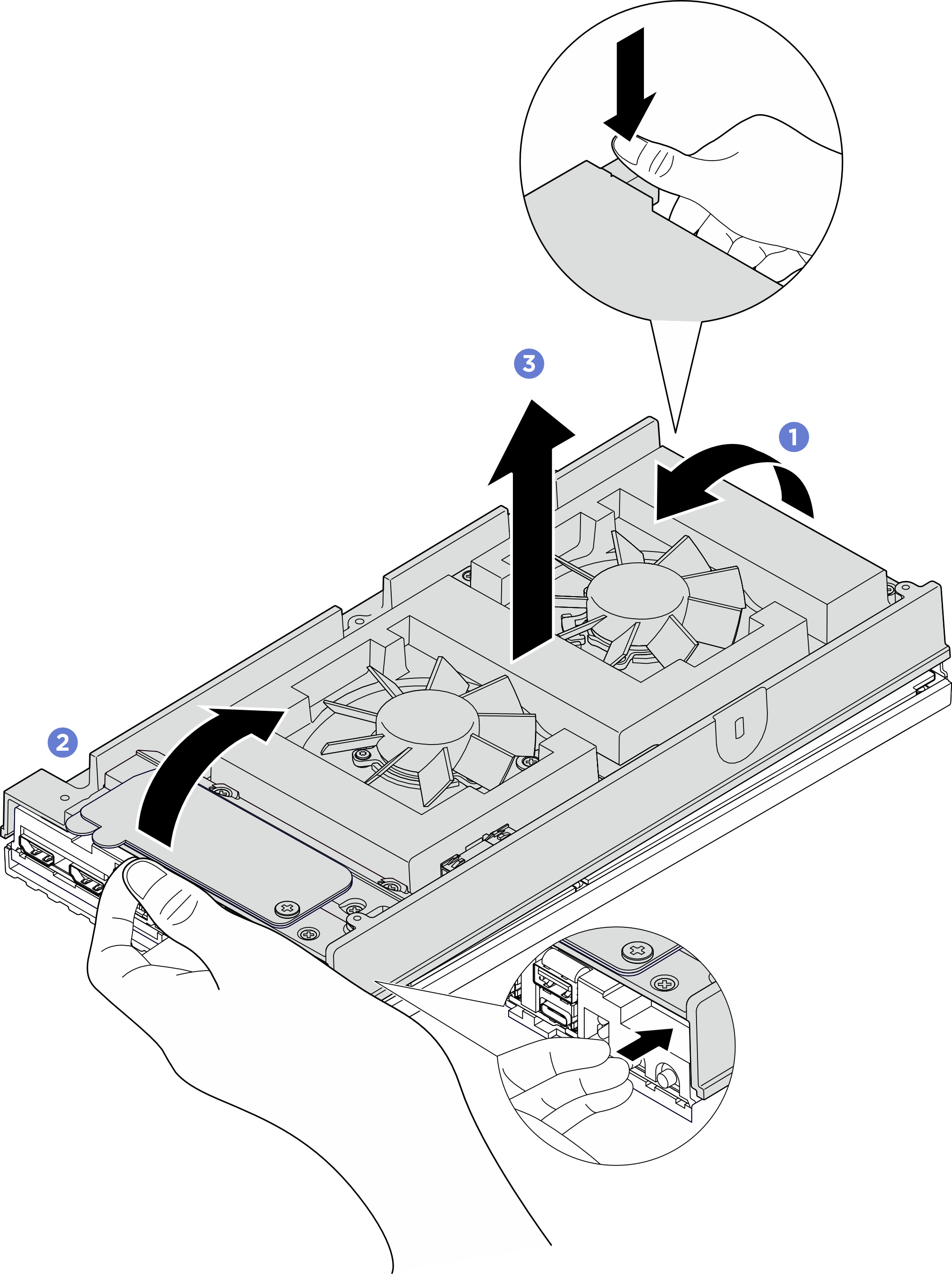

      Figura 3. Extracción de la cubierta superior
