Instalación de la cubierta inferior

Siga las instrucciones que aparecen en esta sección para instalar la cubierta inferior.

Acerca de esta tarea

S014

PRECAUCIÓN

Es posible que existan niveles peligrosos de voltaje, corriente y energía. Solo un técnico de servicio cualificado está autorizado a extraer las cubiertas donde esté adherida la etiqueta.

S033

PRECAUCIÓN

Peligro con la energía. Los voltajes con energía peligrosa pueden provocar calentamiento cuando se ocasiona un cortocircuito con metales. Esto puede dar como resultado metales esparcidos, quemaduras o ambos.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Asegúrese de que todos los componentes se hayan vuelto a montar correctamente y de que no haya quedado ninguna herramienta ni ningún tornillo flojo en el interior del servidor.

Herramientas requeridas

Asegúrese de que tiene a mano las herramientas requeridas que aparecen a continuación para sustituir correctamente el componente.

• Prepare los siguientes destornilladores:
  • Destornillador de cabeza Phillips n.° 1
  • Destornillador de cabeza Phillips n.° 2

Importante

Si está instalando una nueva cubierta inferior en el servidor, asegúrese de adherir primero las nuevas almohadillas térmicas a la cubierta inferior. Consulte Directrices de instalación de las almohadillas térmicas para identificar el kit de almohadillas térmicas requerido y siga las instrucciones de las almohadillas térmicas.

Procedimiento

1. Prepárese para esta tarea.
   1. Revise las almohadillas térmicas de la cubierta inferior. Si una almohadilla térmica está dañada o despegada de la cubierta, sustitúyala por una nueva. Consulte Directrices de instalación de las almohadillas térmicas para identificar el kit de almohadillas térmicas requerido y siga las instrucciones de las almohadillas térmicas.
      Figura 1. Almohadillas térmicas de la cubierta inferior


2. Instale la cubierta inferior.
   1. Alinee la cubierta inferior con las ranuras guía a ambos lados del nodo. Luego, baje la cubierta inferior al nodo.
   2. Inserte los soportes de E/S frontal y posterior en el nodo hasta que queden bien colocados.
      Figura 2. Instalación de la cubierta inferior


3. Apriete los tornillos para fijar la cubierta.
   1. Apriete dos tornillos Phillips n.° 1 en los lados cortos de la cubierta inferior.

      Los tornillos Phillips n.° 1 tienen adhesivo de bloqueo de rosca blanco preaplicado y los orificios de tornillos correspondientes están rodeados de blanco. Asegúrese de fijar los tornillos a los orificios correspondientes.

   2. Apriete los seis tornillos Phillips n.° 2 en los lados largos de la cubierta inferior, tal como se muestra en la ilustración. Luego, voltee el nodo y coloque el lado superior hacia arriba.
   3. Deslice las pestañas de información extraíbles hacia afuera del nodo.
   4. Apriete cuatro tornillos Phillips n.° 1 en los lados cortos de la cubierta superior.
      Nota

      • Los tornillos Phillips n.° 1 tienen adhesivo de bloqueo de rosca blanco preaplicado y los orificios de tornillos correspondientes están rodeados de blanco. Asegúrese de fijar los tornillos a los orificios correspondientes.

      • Asegúrese de deslizar las pestañas de información extraíbles de vuelta una vez que el tornillo debajo esté completamente instalado.

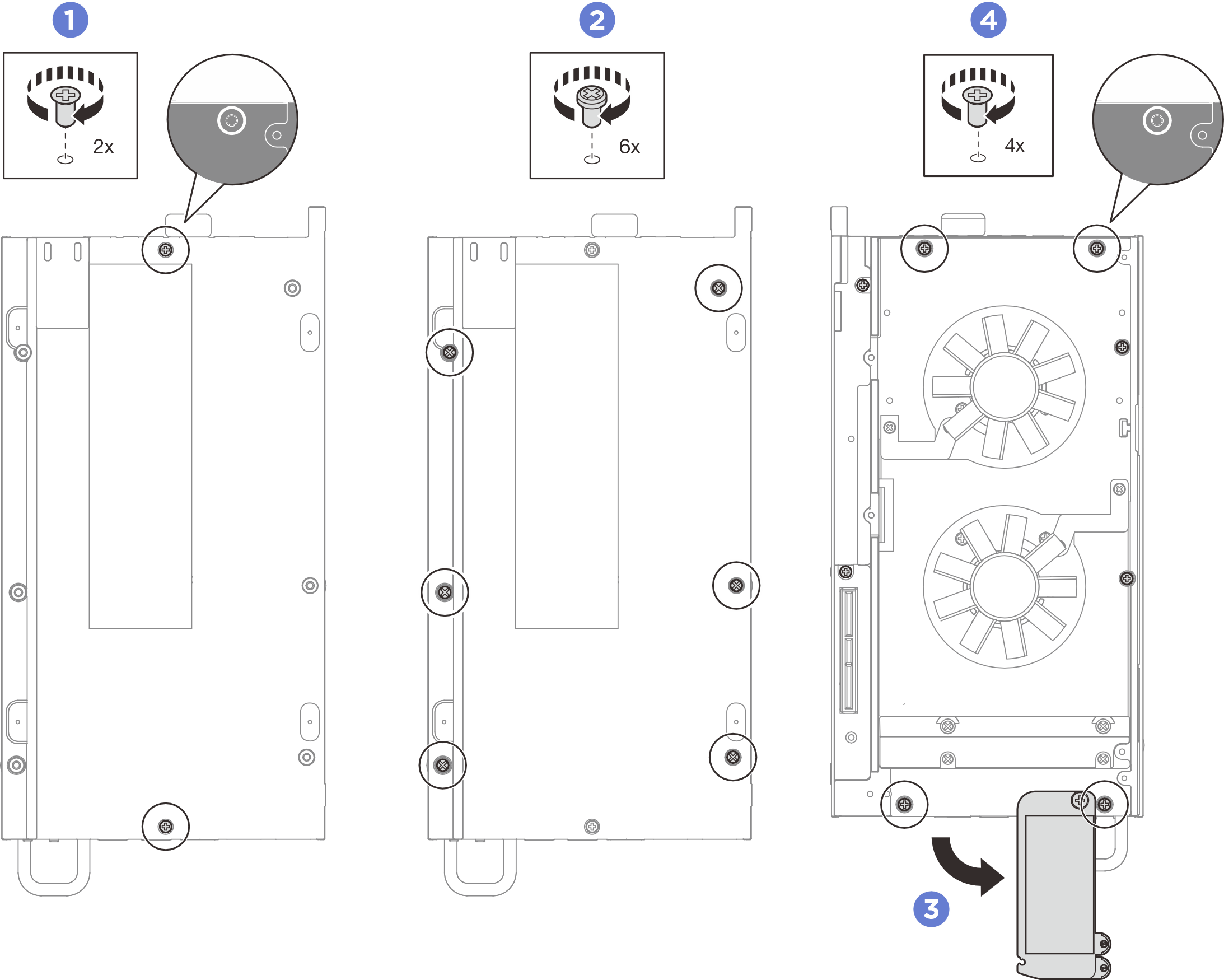

   Figura 3. Instalación de los tornillos
