Instalación de la cubierta del ventilador

Siga las instrucciones que aparecen en esta sección para instalar la cubierta del ventilador.

Acerca de esta tarea

S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
S017
moving parts
PRECAUCIÓN
Hay aspas de ventilador en movimiento peligrosas cerca. Mantenga alejados los dedos y otras partes del cuerpo.
Proceda a la sección correspondiente a la cubierta del ventilador que se va a instalar:

Instalación de la cubierta del ventilador para montaje en escritorio​

Procedimiento

  1. Prepárese para esta tarea.
    1. Si el nodo se instaló en un alojamiento, lleve a cabo los siguientes pasos antes de instalar la cubierta del ventilador de montaje en escritorio.
      1. Quite la cubierta del ventilador para montaje en bastidor. Consulte Extracción de una cubierta del ventilador de montaje en bastidor.
      2. Quite las cubiertas antipolvo de los cables del puente del ventilador.

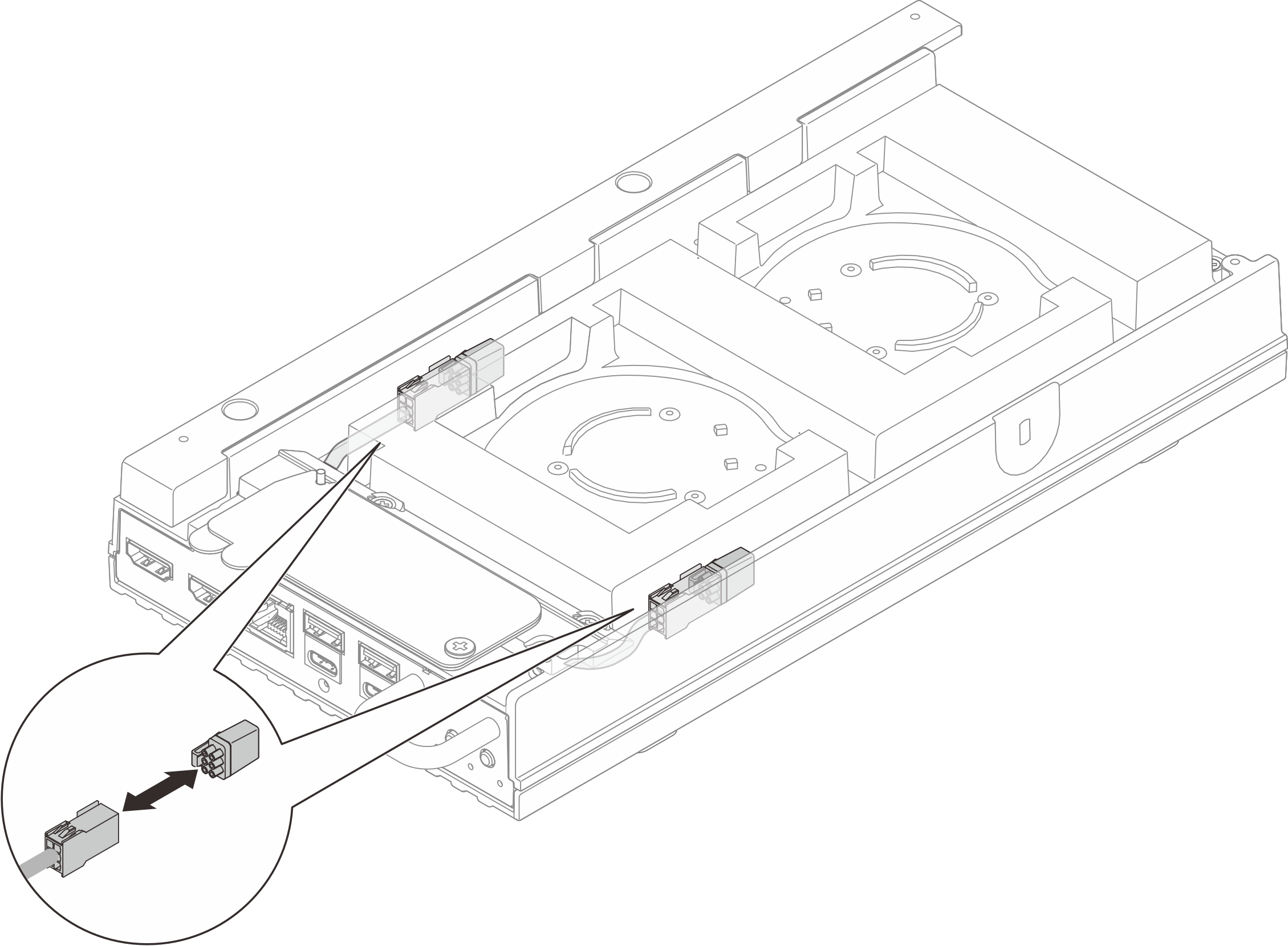

        Figura 1. Extracción de las cubiertas antipolvo de los cables del puente del ventilador

      3. Instale los módulos de ventilador. Consulte Instalación de un módulo de ventilador.
  2. Instale la cubierta del ventilador.
    1. Alinee la cubierta del ventilador con los orificios de tornillos en el nodo. Luego, baje la cubierta del ventilador al nodo.
    2. Apriete cuatro tornillos para fijar la cubierta del ventilador al nodo.

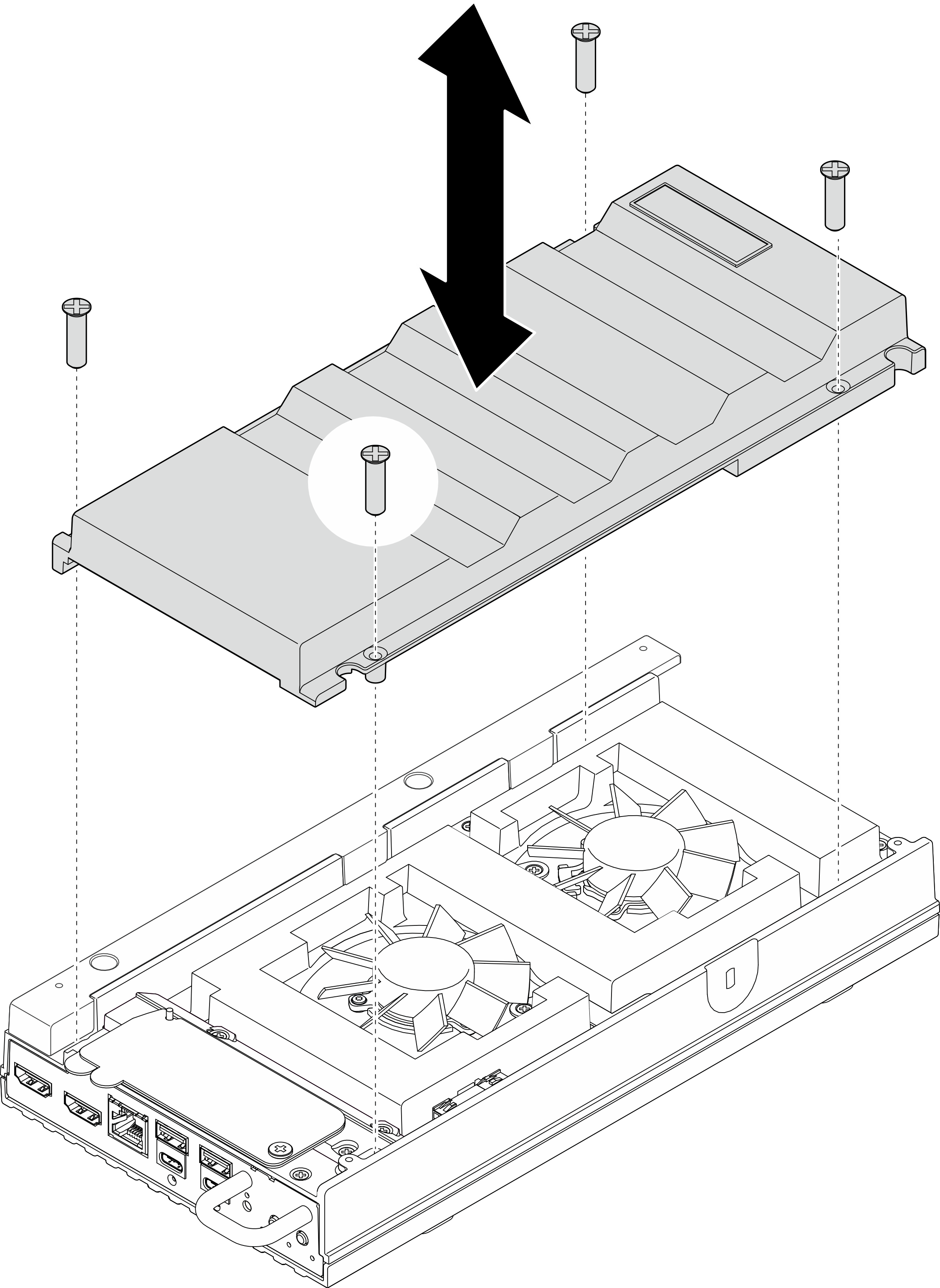

      Figura 2. Instalación de la cubierta del ventilador

Después de finalizar

Video de demostración

Vea el procedimiento en YouTube

Instalación de la cubierta del ventilador para montaje en bastidor​

Procedimiento

  1. Prepárese para esta tarea.
    1. Si el nodo no se instaló en un alojamiento, lleve a cabo los siguientes pasos antes de instalar la cubierta del ventilador para montaje en bastidor.
      1. Quite la cubierta del ventilador de montaje en escritorio. Consulte Extracción de una cubierta del ventilador de montaje en escritorio.
      2. Quite los módulos de ventilador. Consulte Extracción de un módulo de ventilador.
      3. Instale las cubiertas antipolvo en los cables del puente del ventilador.
        Figura 3. Instalación de las cubiertas antipolvo de los cables del puente del ventilador

  2. Instale la cubierta del ventilador.
    1. Alinee la cubierta del ventilador con los orificios de tornillos en el nodo. Luego, baje la cubierta del ventilador al nodo.
    2. Apriete dos tornillos para fijar la cubierta del ventilador al nodo.

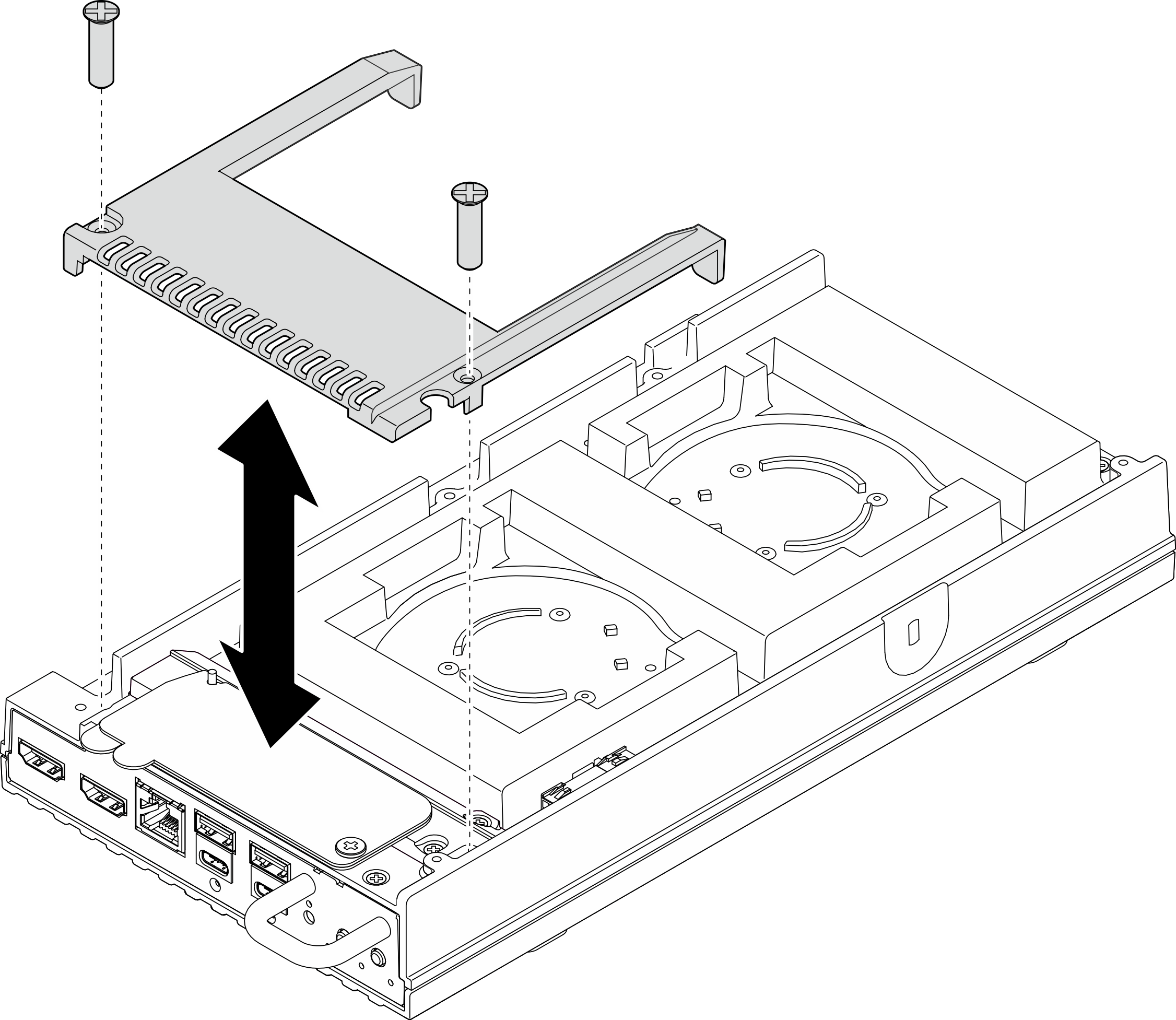

      Figura 4. Instalación de la cubierta del ventilador

Después de finalizar

Video de demostración

Vea el procedimiento en YouTube
