팬 슈라우드 설치

이 섹션의 지침에 따라 팬 슈라우드를 설치하십시오.

이 작업 정보

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

S017

경고

근처에서 팬 블레이드가 위험하게 움직이고 있습니다. 손가락 및 기타 신체 부위를 가까이하지 마십시오.

설치할 팬 슈라우드에 해당하는 섹션에 따라 진행하십시오.

데스크톱 마운트 팬 슈라우드 설치

절차

이 작업을 준비하십시오.
1. 노드가 엔클로저에 설치된 경우 데스크톱 마운트 팬 슈라우드를 설치하기 전에 다음 단계를 완료하십시오.
  1. 랙 마운트 팬 슈라우드를 제거합니다. 랙 마운트 팬 슈라우드 제거의 내용을 참조하십시오.
  2. 팬 브리지 케이블에서 팬 브리지 케이블 먼지 필러를 제거하십시오.

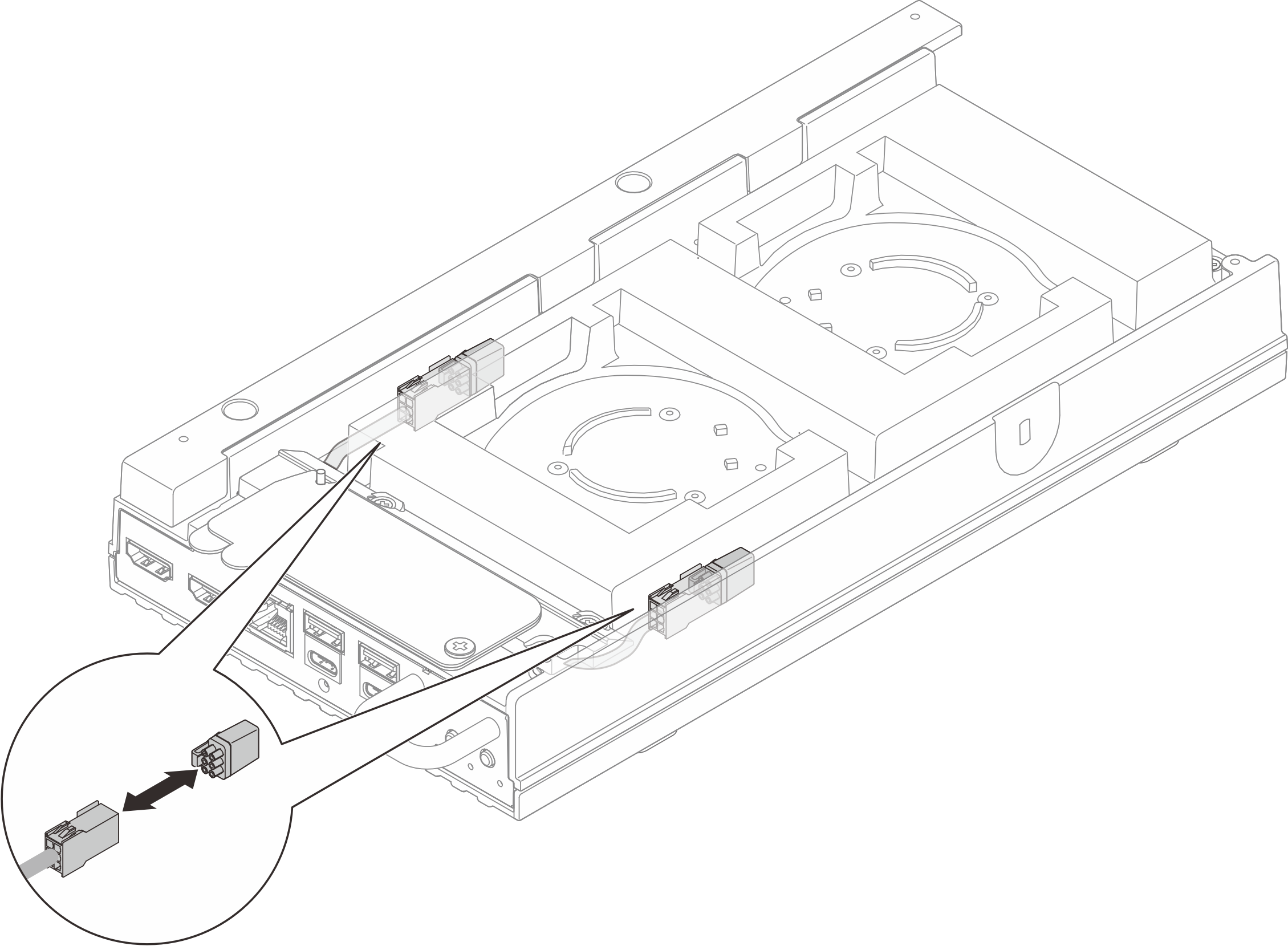

    그림 1. 팬 브리지 케이블 먼지 필러 제거
  3. 팬 모듈을 설치하십시오. 팬 모듈 설치의 내용을 참조하십시오.
팬 슈라우드를 설치합니다.
1. 팬 슈라우드를 서버의 나사 구멍에 정렬한 다음, 팬 슈라우드를 서버에 놓으십시오.
2. 팬 슈라우드의 나사 4개를 조여 팬 슈라우드를 서버에 고정합니다.

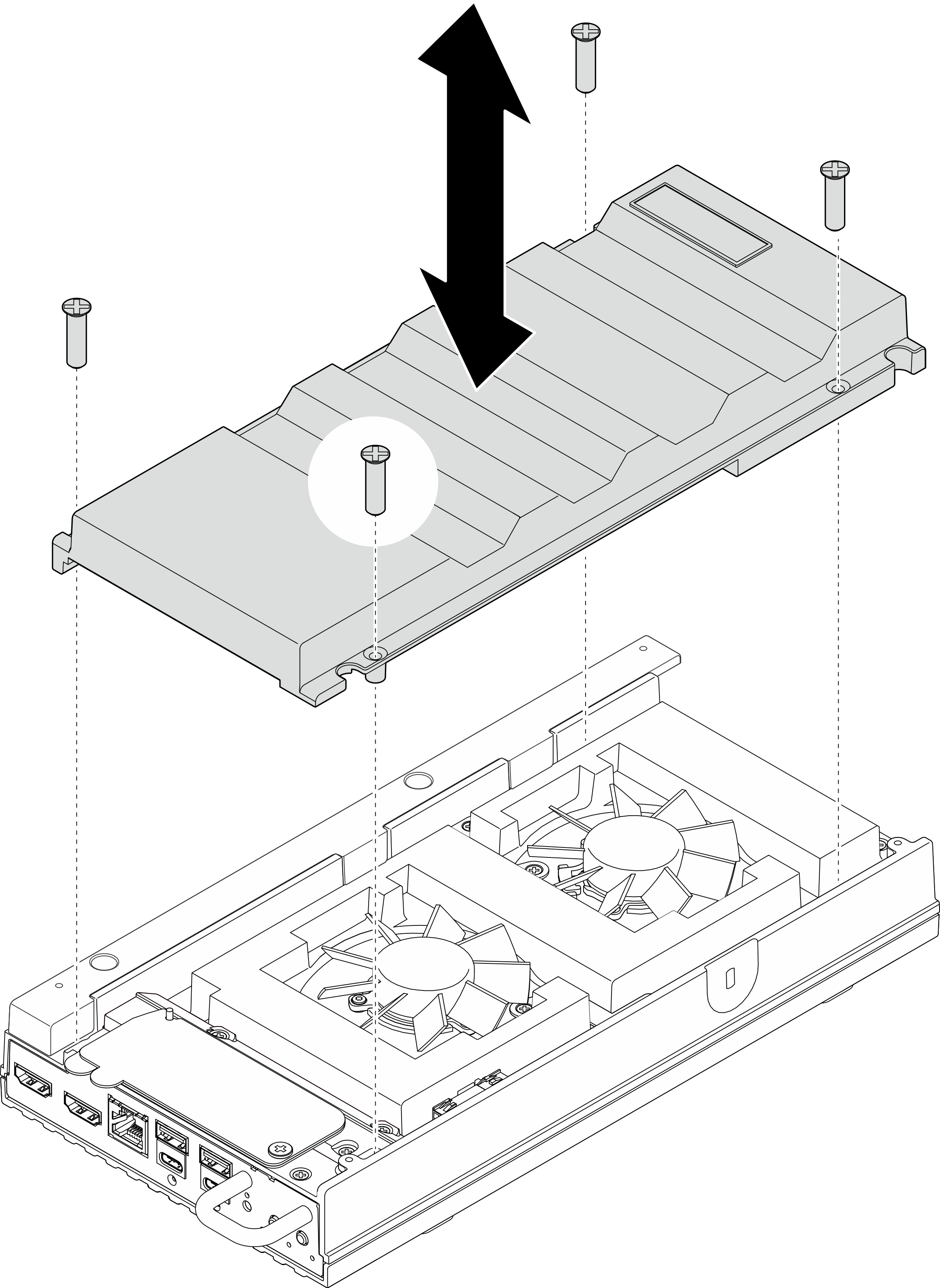

  그림 2. 팬 슈라우드 설치

완료한 후

절차

이 작업을 준비하십시오.
1. 데스크톱 마운트 팬 슈라우드가 설치되어 있는 경우 제거하십시오. 데스크톱 마운트 팬 슈라우드 제거의 내용을 참조하십시오.
2. 팬 모듈을 제거하십시오. 팬 모듈 제거의 내용을 참조하십시오.
팬 브리지 케이블에 팬 브리지 케이블 먼지 필러를 설치하십시오.
그림 3. 팬 브리지 케이블 먼지 필러 설치
팬 슈라우드를 설치합니다.
1. 팬 슈라우드를 서버의 나사 구멍에 정렬한 다음, 팬 슈라우드를 서버에 놓으십시오.
2. 팬 슈라우드의 나사 2개를 조여 팬 슈라우드를 서버에 고정합니다.

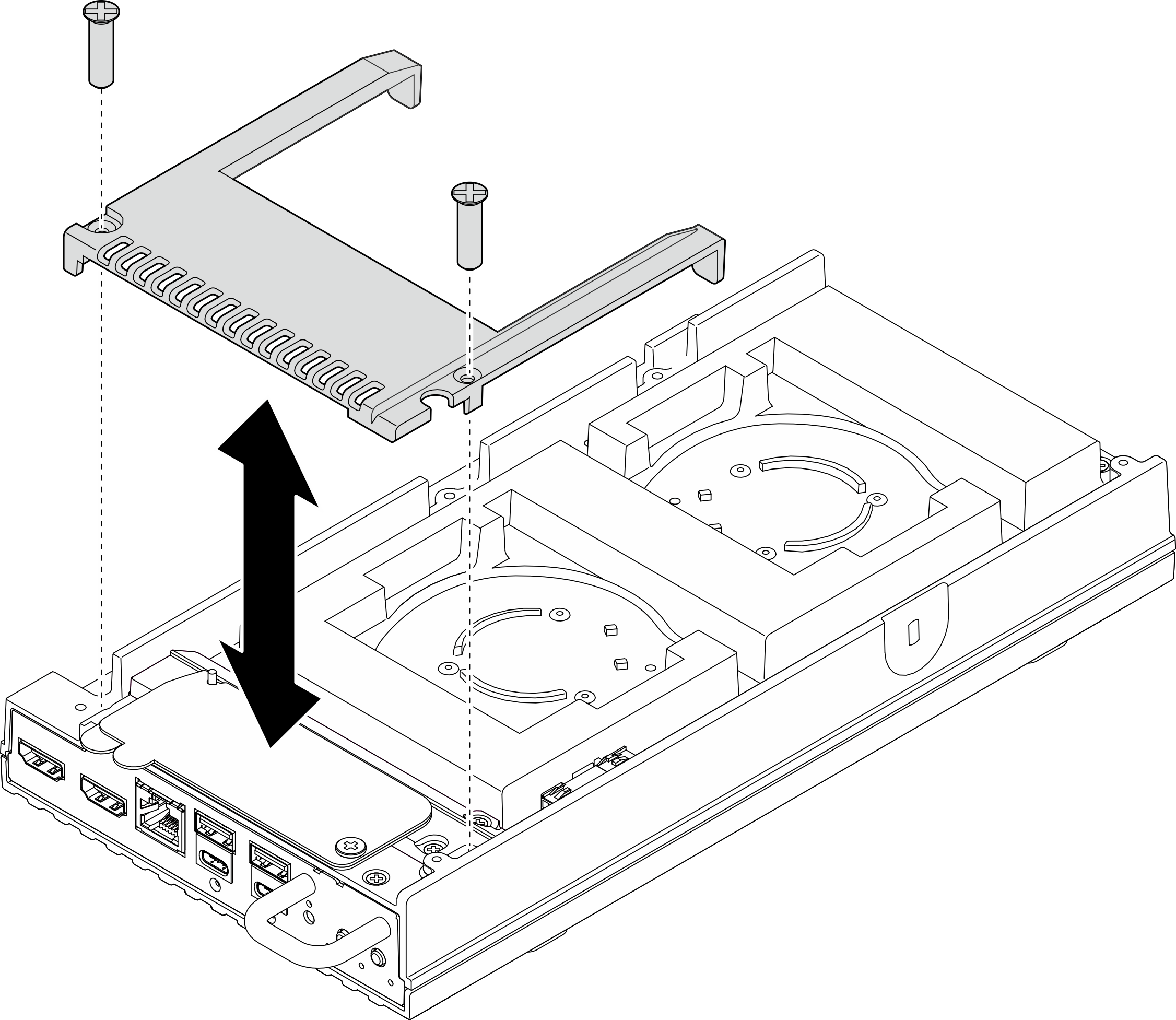

  그림 4. 팬 슈라우드 설치

완료한 후
