팬 모듈 제거

이 섹션의 지침에 따라 팬 모듈을 제거하십시오.

이 작업 정보

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

S009

경고

상해를 입지 않도록 장치에서 팬을 제거하기 전에 팬 케이블을 분리하십시오.

S017

경고

근처에서 팬 블레이드가 위험하게 움직이고 있습니다. 손가락 및 기타 신체 부위를 가까이하지 마십시오.

S033

경고

위험한 에너지가 흐르고 있습니다. 금속이 합선될 때 위험 에너지 전압이 가열되어 금속이 조각나거나, 불타거나, 아니면 둘 다 발생할 수 있습니다.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

• 노드가 엔클로저에 설치되었거나 마운트된 경우 엔클로저나 마운트에서 노드를 제거하십시오. 구성 설명서의 내용을 참조하십시오.

절차

1. 이 작업을 준비하십시오.
   1. 데스크톱 마운트 팬 슈라우드를 제거합니다. 팬 슈라우드 제거의 내용을 참조하십시오.
2. 윗면 덮개의 팬 슬롯을 찾아 팬 모듈을 제거하십시오. 자세한 내용은 사용 설명서 또는 시스템 구성 설명서의 시스템 팬 번호 지정을 참조하십시오.
3. 팬 모듈을 제거하십시오.
   주

   필요한 경우 제거할 다른 팬에 아래 절차를 반복합니다.

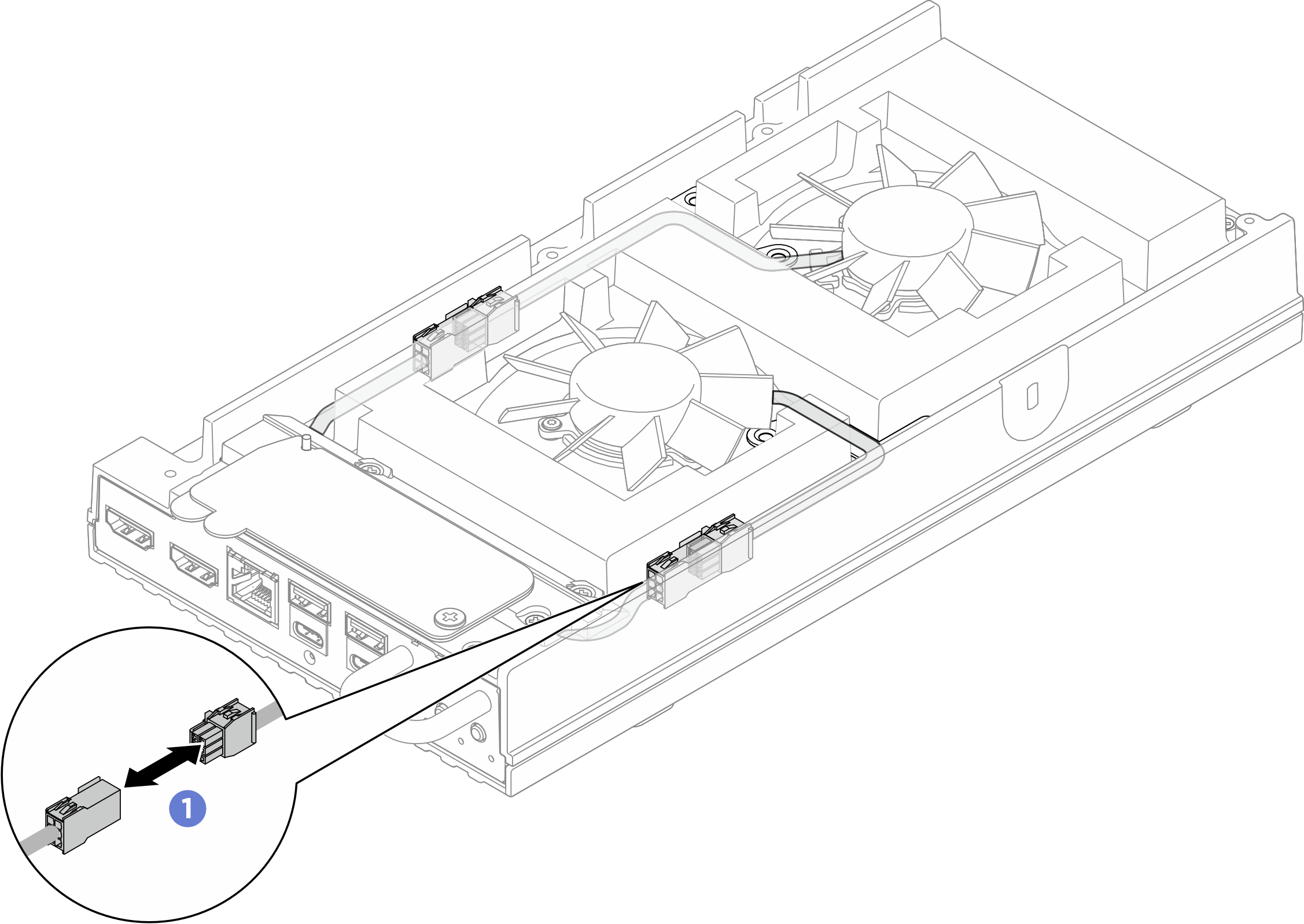

   1. 커넥터에서 팬 모듈 케이블을 분리하십시오.
      그림 1. 팬 브리지 케이블 분리


   2. 팬 모듈 케이블 브래킷을 고정하는 나사 2개를 제거한 다음, 서버에서 팬 모듈 케이블 브래킷을 제거합니다.
      그림 2. 팬 1 브래킷의 나사 위치



      그림 3. 팬 2 브래킷의 나사 위치

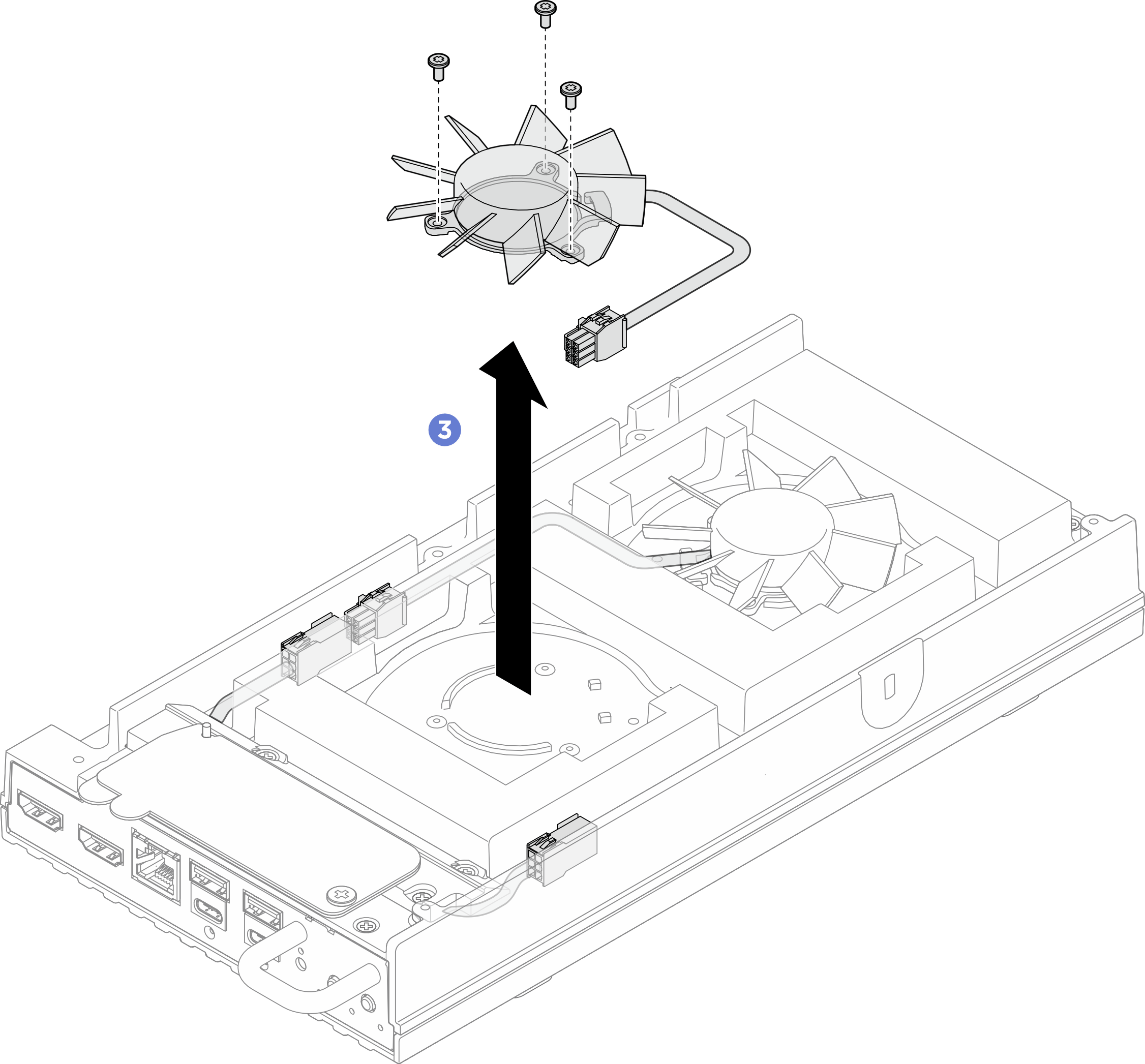

   3. 윗면 덮개에 팬 모듈을 고정하는 나사 3개를 제거한 다음, 팬 모듈을 조심스럽게 들어 올립니다.
      그림 4. 팬 모듈 제거
