ถอดโมดูลพัดลม

ทำตามคำแนะนำในส่วนนี้เพื่อถอดโมดูลพัดลม

เกี่ยวกับงานนี้

S002

ข้อควรระวัง

ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว

S009

ข้อควรระวัง

ถอดสายพัดลมก่อนที่จะถอดพัดลมออกจากอุปกรณ์เพื่อหลีกเลี่ยงการบาดเจ็บ

S017

ข้อควรระวัง

มีใบพัดลมที่เคลื่อนไหวและเป็นอันตรายอยู่ใกล้เคียง ให้นิ้วและอวัยวะส่วนอื่นอยู่ห่างจากชิ้นส่วนต่างๆ เสมอ

S033

ข้อควรระวัง

มีพลังงานที่เป็นอันตราย แรงดันไฟฟ้าที่มีพลังงานที่เป็นอันตรายอาจทำให้เกิดความร้อนเมื่อลัดวงจรกับโลหะ ซึ่งอาจทำให้เกิดการกระเด็นของเม็ดโลหะ การลวก หรือทั้งสองอย่าง

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

• ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

• หากโหนดติดตั้งอยู่ในช่องใส่หรือยึดติดมาให้ ให้ถอดโหนดออกจากช่องใส่หรือเมาท์ ดู คู่มือการกำหนดค่า

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ถอดฝาครอบพัดลมสำหรับติดตั้งบนโต๊ะ ดู ถอดฝาครอบพัดลม
2. ค้นหาตำแหน่งของช่องเสียบพัดลมบนฝาครอบด้านบนเพื่อนำโมดูลพัดลมออก ดูรายละเอียดที่ การกำหนดหมายเลขพัดลมระบบ
3. ถอดโมดูลพัดลม
   หมายเหตุ

   หากจําเป็น ให้ทําตามขั้นตอนด้านล่างนี้ซ้ำสำหรับพัดลมอีกตัวที่จะถอดออก

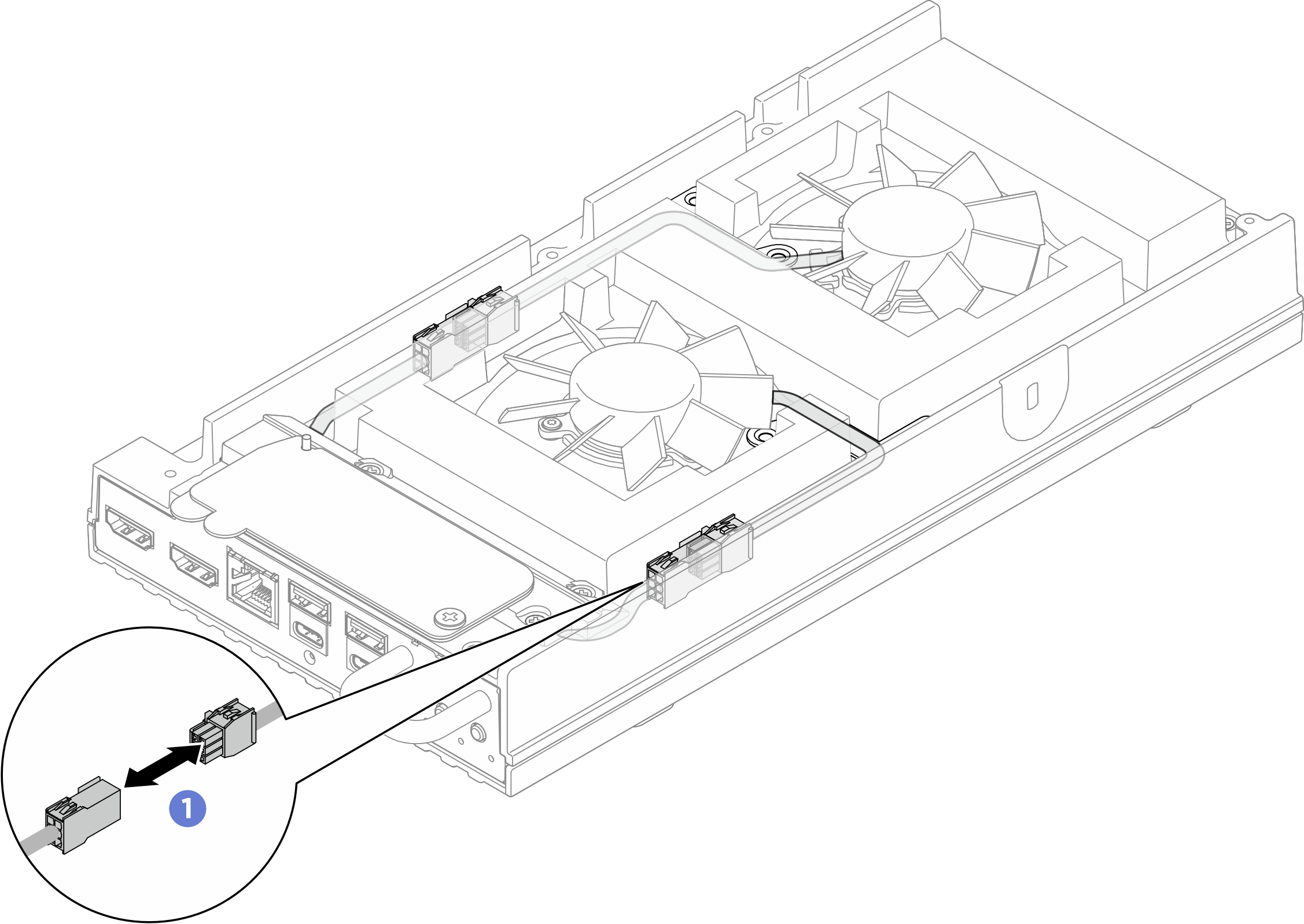

   1. ถอดสายโมดูลพัดลมออกจากขั้วต่อ
      รูปที่ 1. การถอดสายบริดจ์พัดลม


   2. ถอดสกรูสองตัวที่ยึดโครงยึดสายโมดูลพัดลมออก แล้วนำโครงยึดสายโมดูลพัดลมออกจากเซิร์ฟเวอร์
      รูปที่ 2. ตำแหน่งสกรูของโครงยึดพัดลม 1



      รูปที่ 3. ตำแหน่งสกรูของโครงยึดพัดลม 2

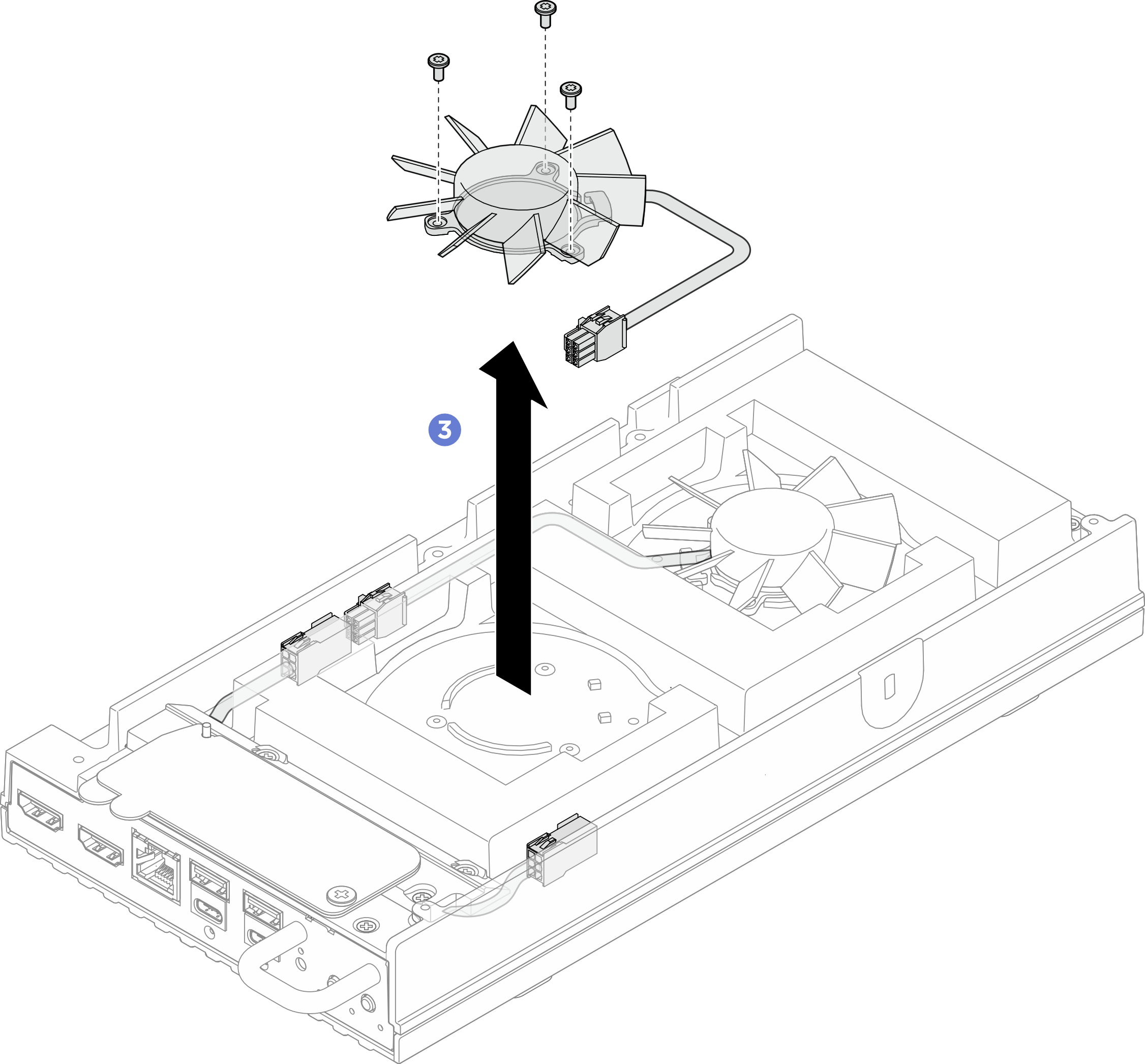

   3. ถอดสกรูสามตัวที่ยึดโมดูลพัดลมกับฝาครอบด้านบนออก แล้วค่อยๆ ยกโมดูลพัดลมขึ้น
      รูปที่ 4. การถอดโมดูลพัดลม
