Lüftermodul entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein Lüftermodul zu entfernen.

Zu dieser Aufgabe

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

S009

VORSICHT

Um Verletzungen von Personen zu vermeiden, ziehen Sie die Lüfterkabel ab, bevor Sie den Lüfter aus dem Gerät entfernen.

S017

VORSICHT

Gefährliche, sich bewegende Lüfterflügel in der Nähe. Nicht mit den Fingern oder mit anderen Körperteilen berühren.

S033

VORSICHT

Gefährliche Energie. Spannungen mit gefährlicher Energie können bei einem Kurzschluss mit Metall dieses so erhitzen, dass es schmilzt und/oder spritzt und somit Verbrennungen und/oder einen Brand verursachen kann.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

• Wenn der Knoten in einem Gehäuse installiert oder anderweitig befestigt ist, entfernen Sie ihn aus dem Gehäuse oder von der Halterung. Siehe Konfigurationshandbuch.

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Entfernen Sie die Lüfterabdeckung für den Tischbetrieb. Siehe Lüfterabdeckung entfernen.
2. Lokalisieren Sie das zu entfernende Lüftermodul. Informationen dazu finden Sie im Abschnitt Systemlüfternummerierung.
3. Entfernen Sie das Lüftermodul.
   1. Trennen Sie das Kabel des Lüftermoduls vom Lüfterüberbrückungskabel.
      Abbildung 1. Trennen des Lüfterüberbrückungskabels


   2. Entfernen Sie die zwei Schrauben, mit denen die Halterung des Lüftermodulkabels befestigt ist. Entfernen Sie dann die Halterung des Lüftermodulkabels vom Server.
      Abbildung 2. Kabelhalterung für Lüftermodul 1



      Abbildung 3. Kabelhalterung für Lüftermodul 2

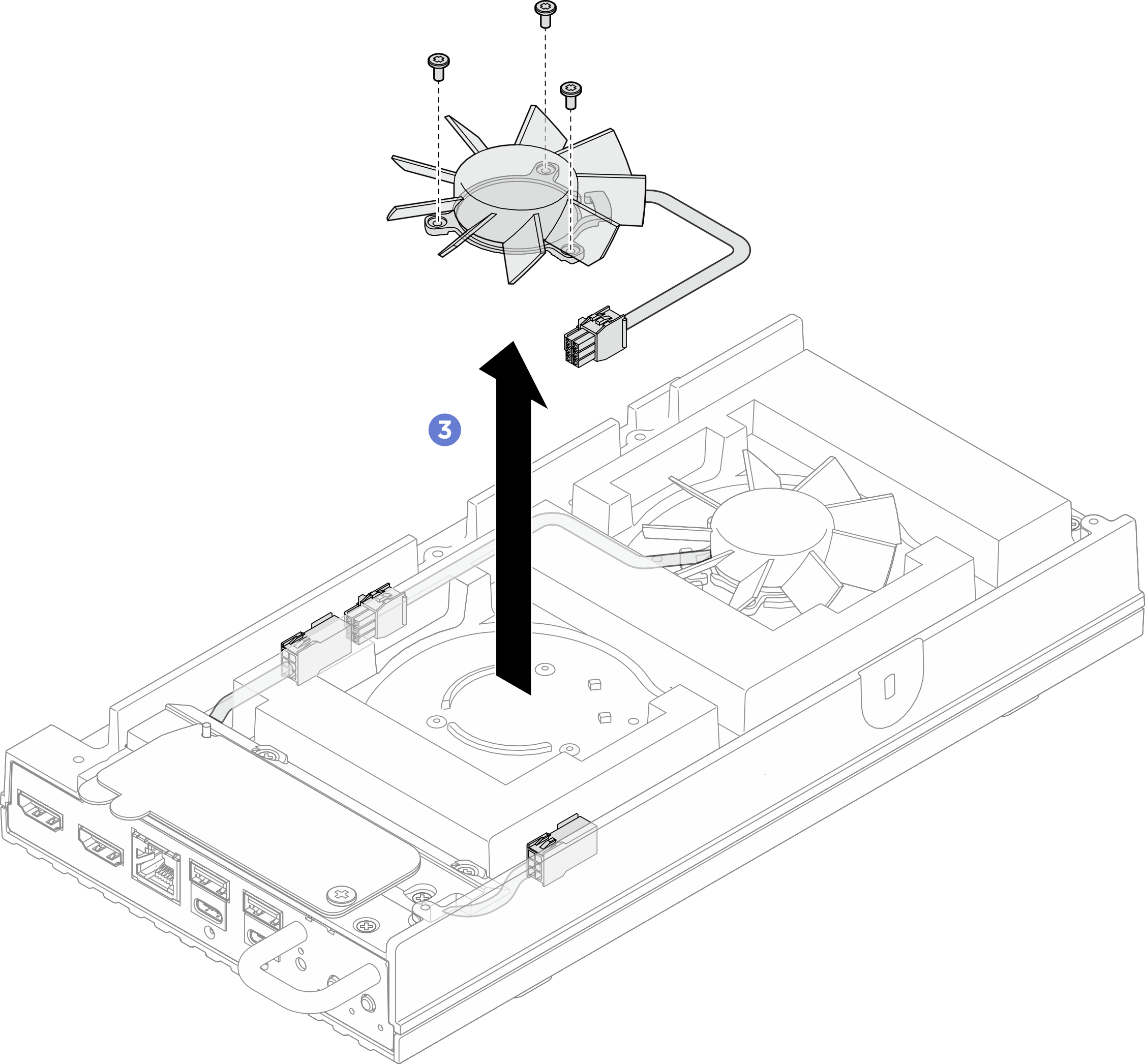

   3. Entfernen Sie die drei Schrauben, mit denen das Lüftermodul an der oberen Abdeckung befestigt ist. Heben Sie dann das Lüftermodul vorsichtig an.
      Abbildung 4. Entfernen des Lüftermoduls


   Anmerkung

   Wiederholen Sie den Vorgang gegebenenfalls, um das andere Lüftermodul zu entfernen.
