Lüftermodul installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein Lüftermodul zu installieren.

Zu dieser Aufgabe

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

S017

VORSICHT

Gefährliche, sich bewegende Lüfterflügel in der Nähe. Nicht mit den Fingern oder mit anderen Körperteilen berühren.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Wenn der Knoten in einem Gehäuse installiert war, entfernen Sie die Lüfterabdeckung für die Rackmontage. Siehe Lüfterabdeckung für die Rackmontage entfernen.
2. Identifizieren Sie den Steckplatz an der oberen Abdeckung für die Installation des Lüftermoduls. Informationen dazu finden Sie im Abschnitt Systemlüfternummerierung.
3. Installieren Sie das Lüftermodul.
   1. Richten Sie das Lüftermodul am Lüftersteckplatz an der oberen Abdeckung aus. Ziehen Sie dann drei Schrauben an, um das Lüftermodul zu befestigen.
      Anmerkung

      Stellen Sie sicher, dass Sie das Kabel des Lüftermoduls wie dargestellt durch die Führungskerbe führen.

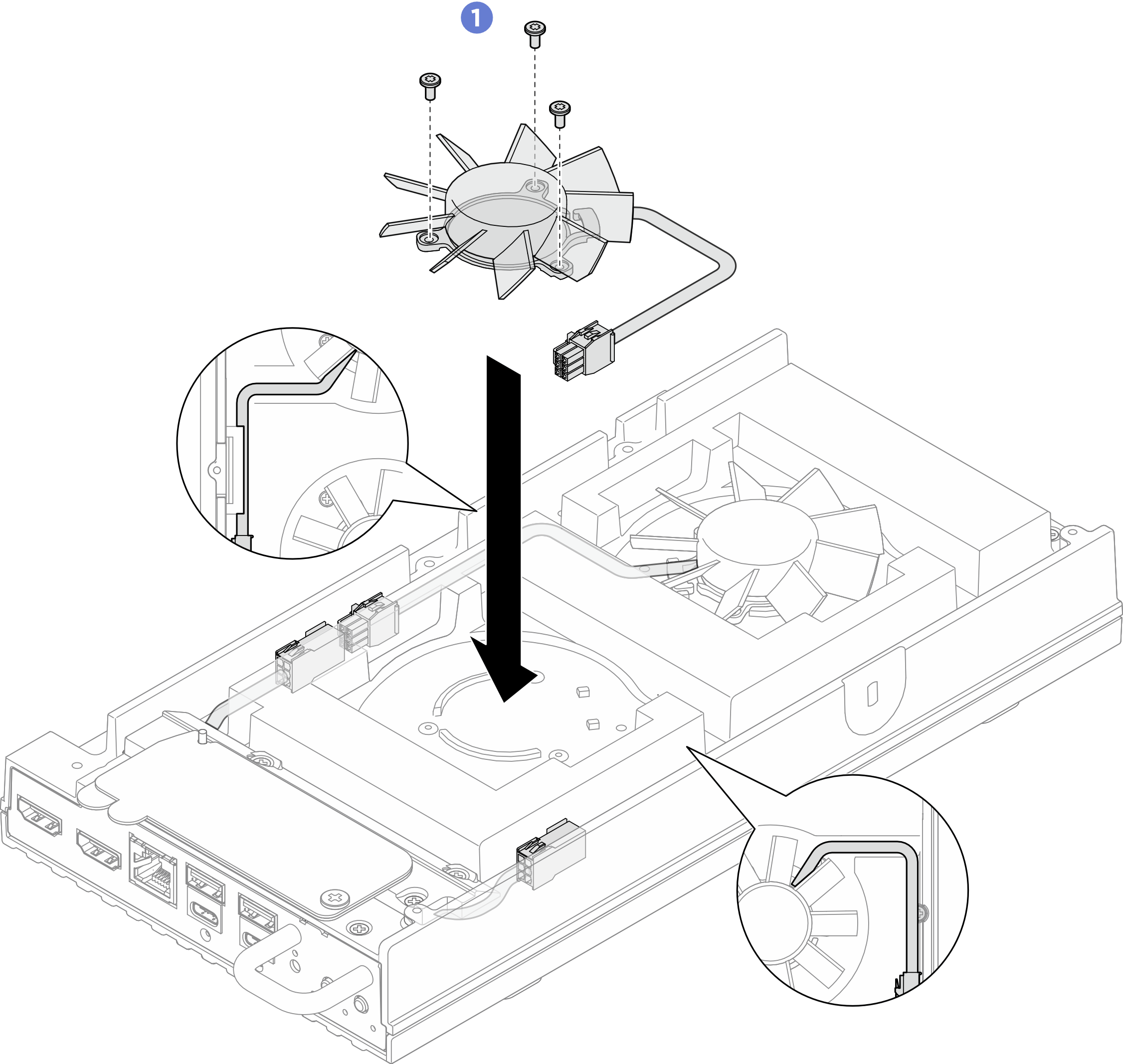

      Abbildung 1. Installieren des Lüftermoduls


   2. Richten Sie die Halterung des Lüftermodulkabels an der Kerbe an der oberen Abdeckung aus. Ziehen Sie dann zwei Schrauben an, um die Halterung des Lüftermodulkabels zu befestigen.

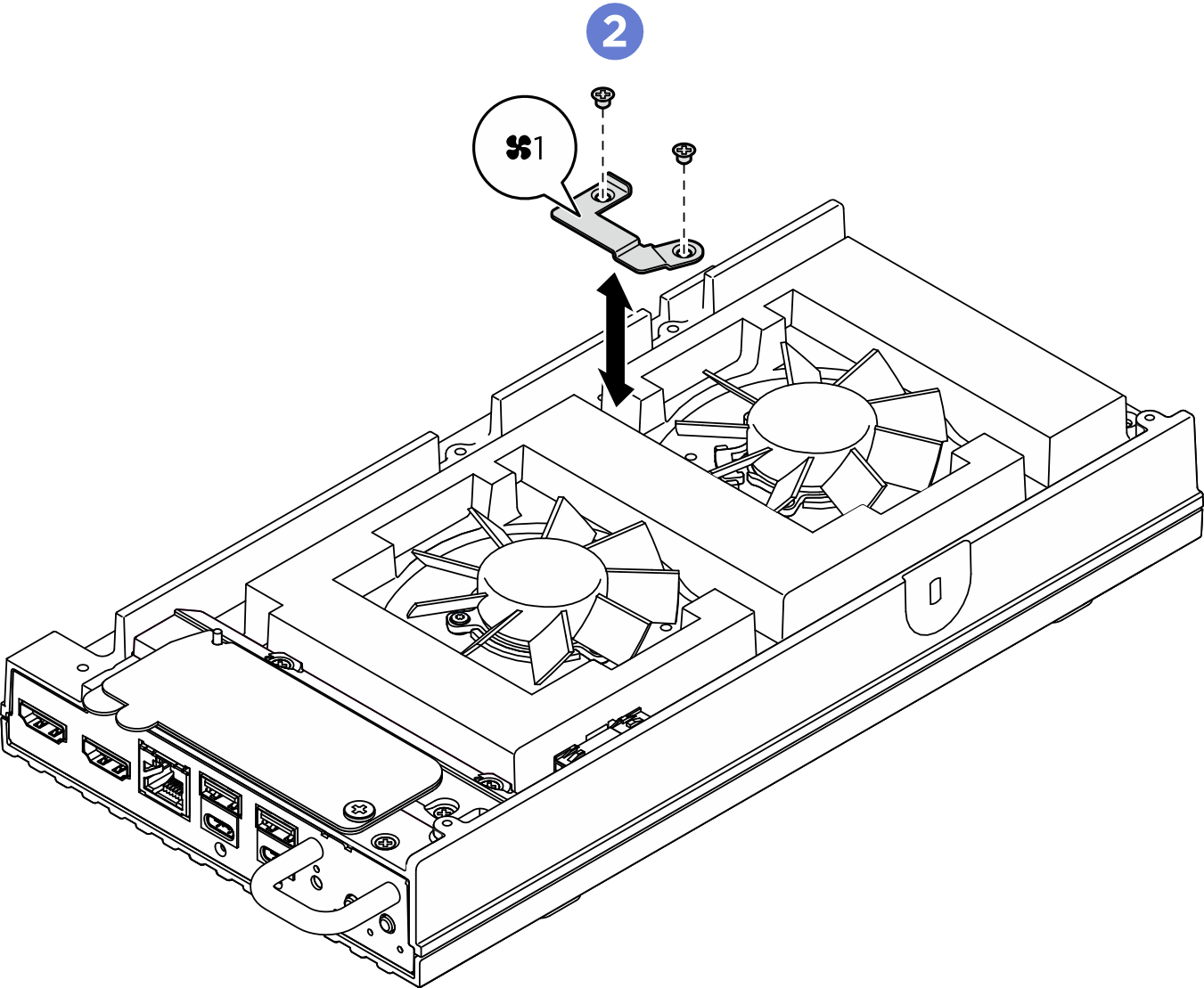

      Abbildung 2. Kabelhalterung für Lüftermodul 1

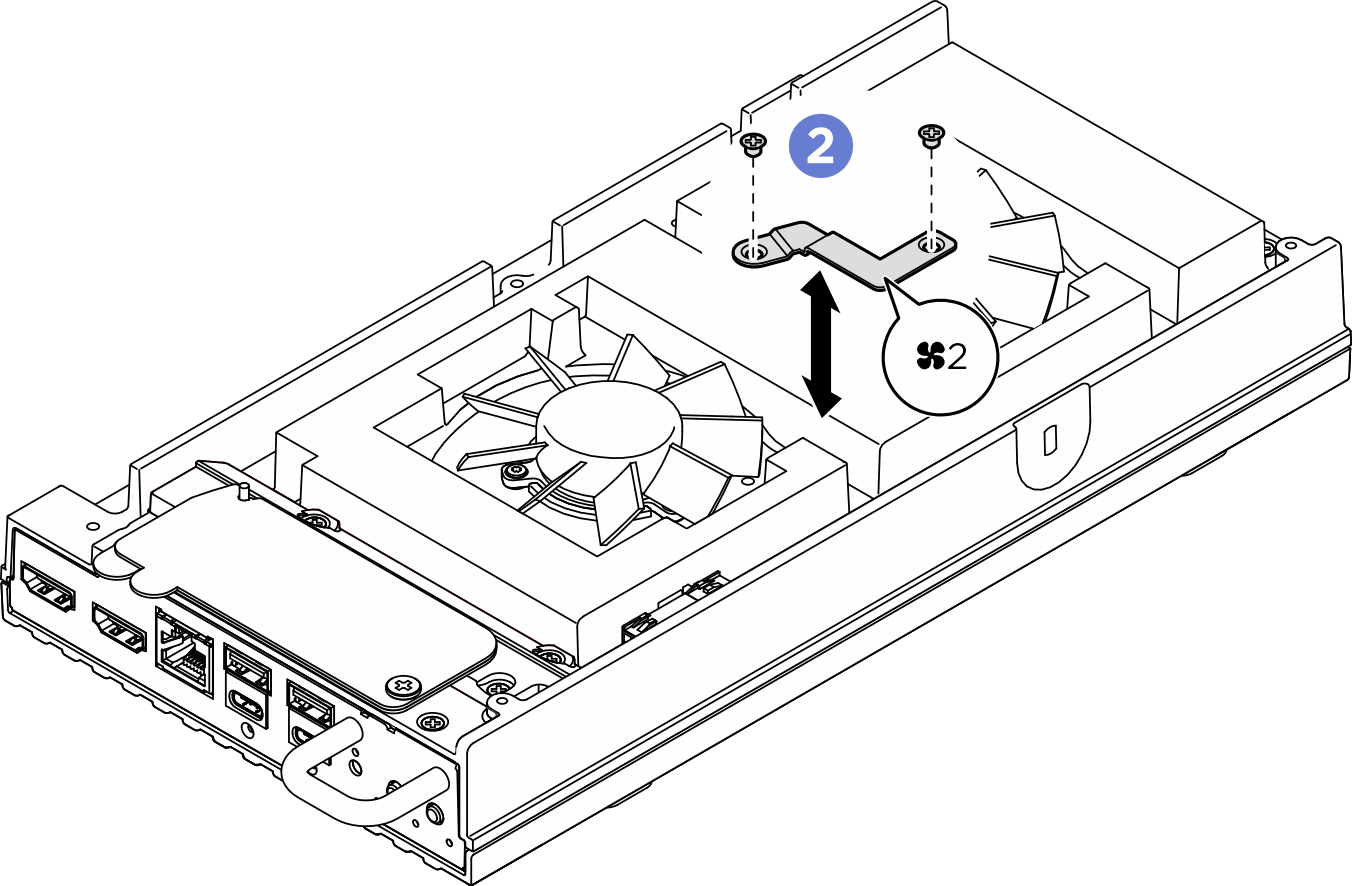

      Abbildung 3. Kabelhalterung für Lüftermodul 2

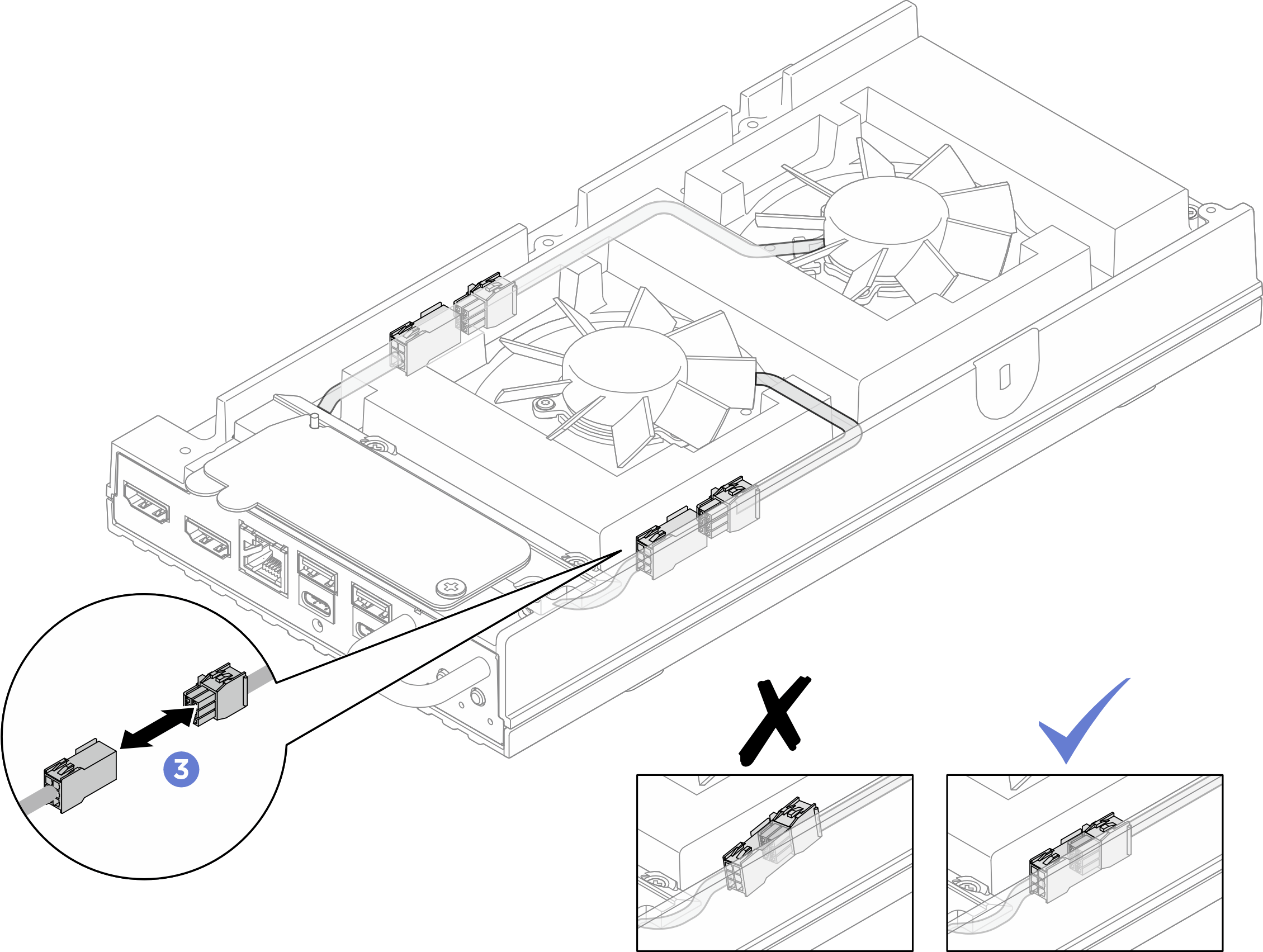

   3. Verbinden Sie das Lüfterüberbrückungskabel mit dem Kabel des Lüftermoduls.
   4. An den Lüfterüberbrückungskabel und den Kabeln des Lüftermoduls sind Etiketten angebracht. Rollen Sie vor dem Verlegen der Kabel das Etikett vollständig um das Kabel.
      Abbildung 4. Rollen des Etiketts um das Kabel


   5. Drücken Sie die Kabel mit den aufgerollten Etiketten wie dargestellt in den Kabelschlitz an der oberen Abdeckung. Stellen Sie sicher, dass das Kabel des Lüftermoduls 1 zwischen dem Schaumstoff und dem Gehäuse befestigt ist.
      Abbildung 5. Lüfterkabelführung



      Anmerkung

      Achten Sie darauf, die Anschlüsse in den Steckplatz zu drücken, um die Lüfterabdeckung nicht zu beeinträchtigen.




   Anmerkung

   Wiederholen Sie den Vorgang bei Bedarf, um das andere Lüftermodul zu installieren.
