Installazione di un modulo della ventola

Seguire le istruzioni riportate in questa sezione per installare un modulo della ventola.

Informazioni su questa attività

S002

Avvertenza

Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

S017

Avvertenza

Prossimità a pale di ventole in movimento. Tenere lontane dita e altre parti del corpo.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

• Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Se il nodo è stato installato in un enclosure, rimuovere la copertura della ventola per il montaggio sul rack. Vedere Rimozione della copertura della ventola per il montaggio sul rack.
2. Individuare lo slot della ventola sul coperchio superiore per installare il modulo della ventola. Vedere Numerazione delle ventole di sistema.
3. Installare il modulo della ventola.
   1. Allineare il modulo della ventola con lo slot della ventola sul coperchio superiore. Serrare quindi le tre viti per fissare il modulo della ventola.
      Nota

      Assicurarsi di instradare il cavo del modulo della ventola attraverso lo slot della guida come illustrato.

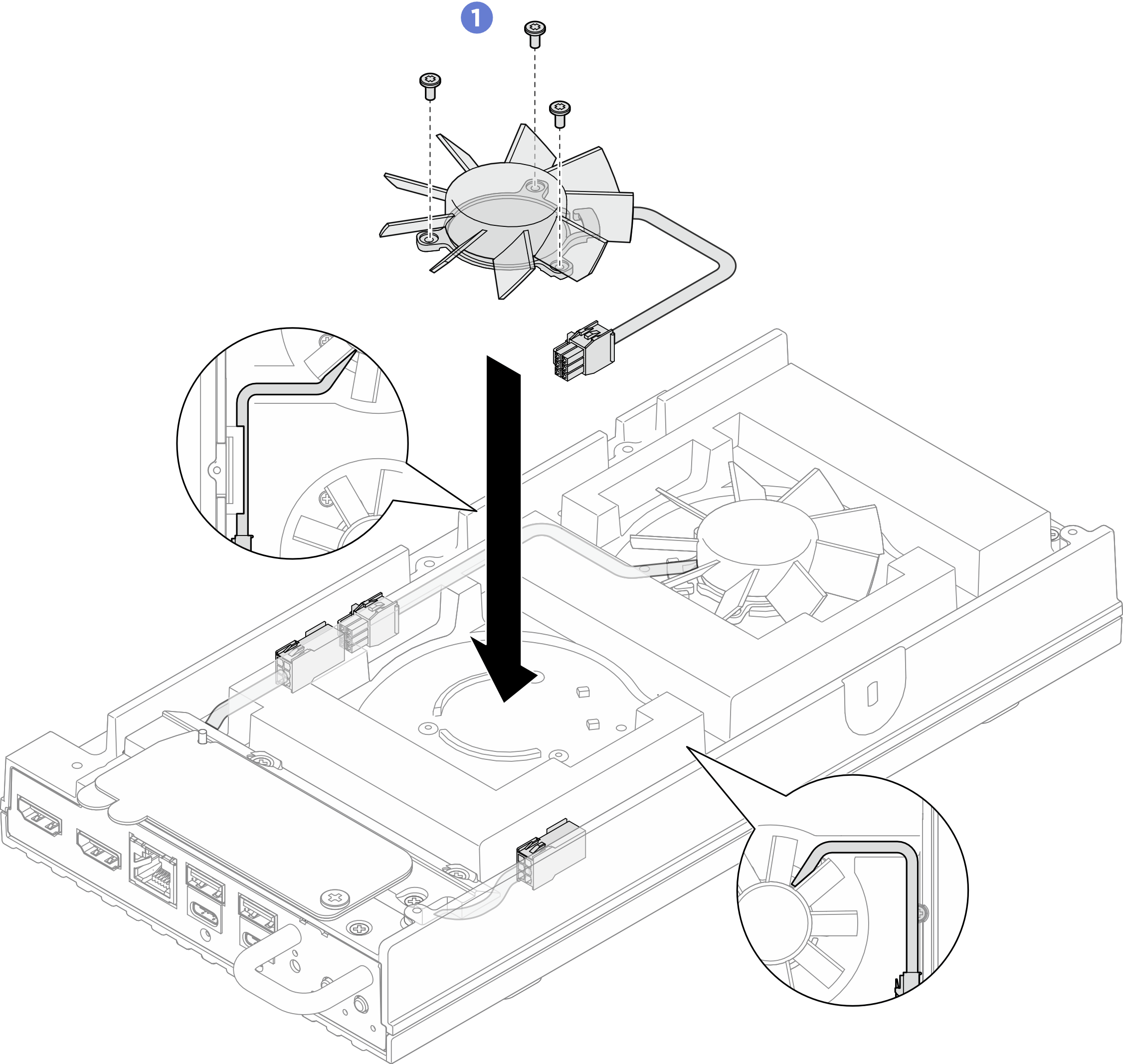

      Figura 1. Installazione del modulo della ventola


   2. Allineare la staffa del cavo del modulo della ventola con lo slot sul coperchio superiore, quindi serrare le due viti per fissare la staffa del cavo del modulo della ventola.

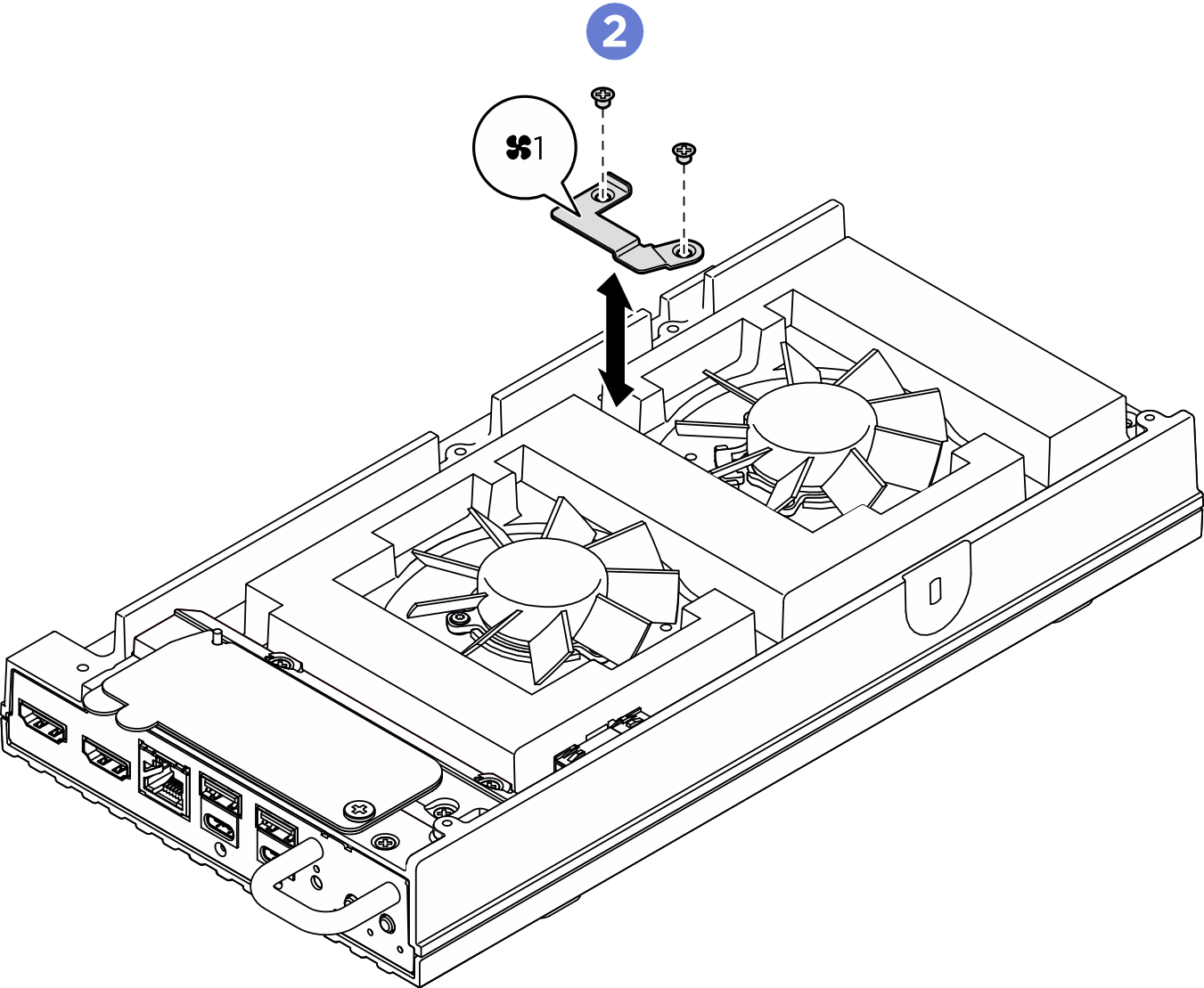

      Figura 2. Staffa del cavo del modulo della ventola 1

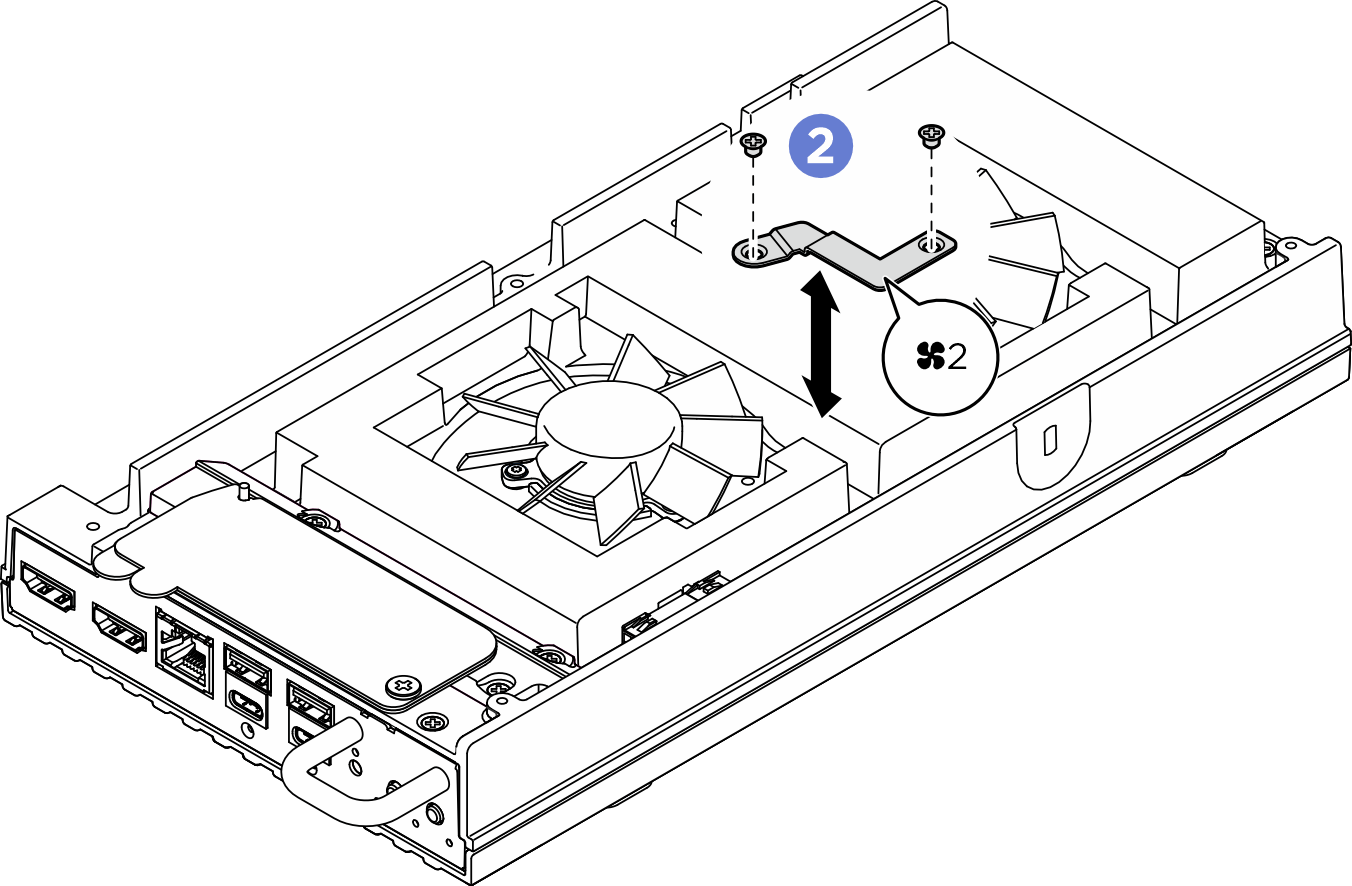

      Figura 3. Staffa del cavo del modulo della ventola 2

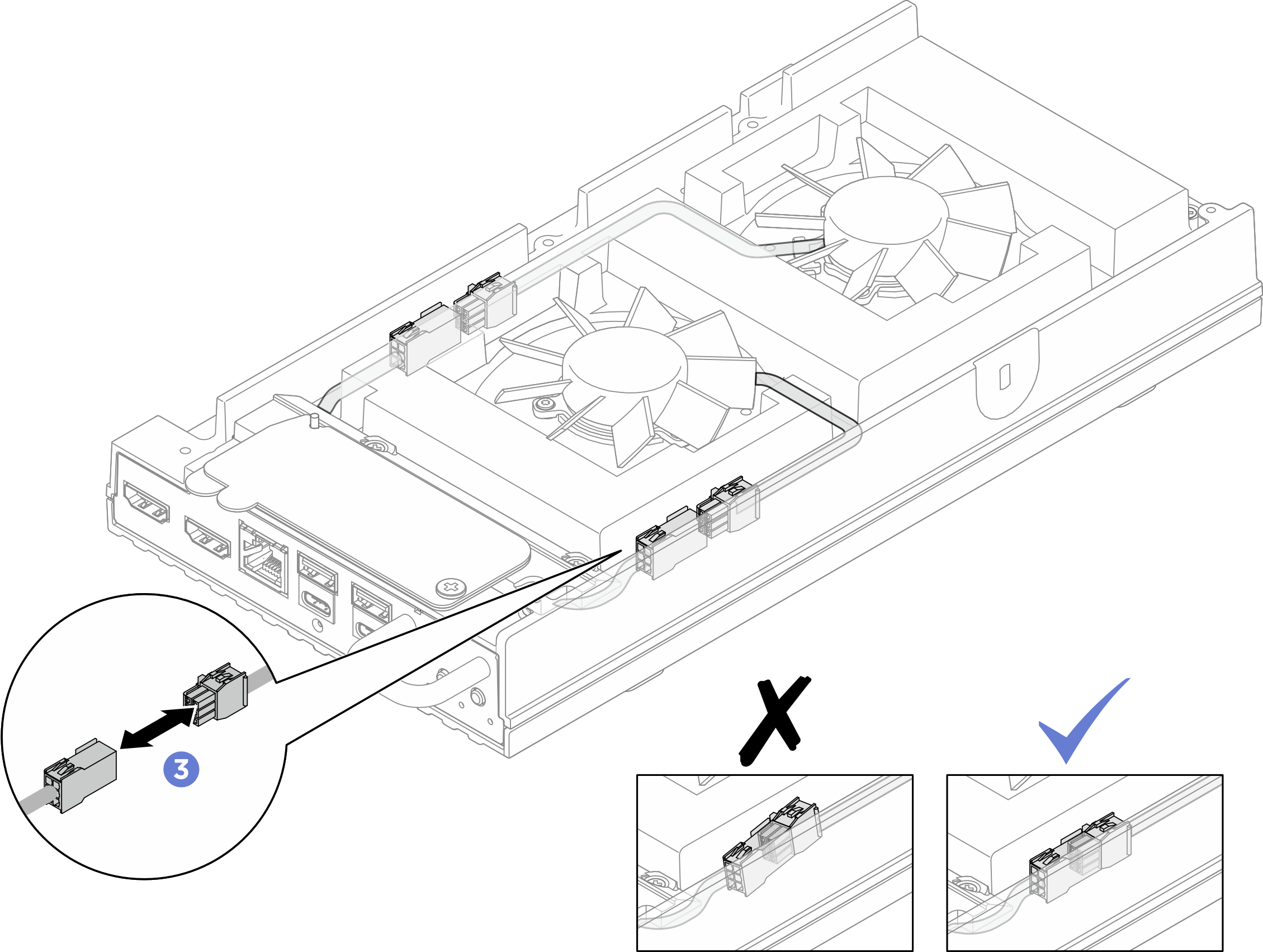

   3. Collegare il cavo del bridge della ventola al cavo del modulo della ventola.
   4. Sui cavi del bridge della ventola e sui cavi del modulo della ventola sono presenti delle etichette. Prima di instradare i cavi, avvolgere completamente l'etichetta attorno al cavo.

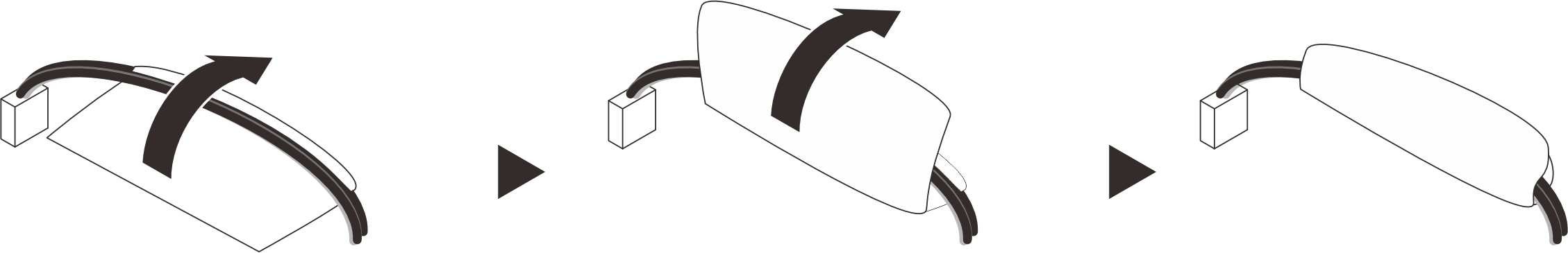

      Figura 4. Avvolgimento dell'etichetta attorno al cavo


   5. Premere i cavi con le etichette arrotolate nello slot per cavi sul coperchio superiore, come illustrato. Assicurarsi che il cavo del modulo della ventola 1 sia fissato tra il polistirolo e lo chassis.

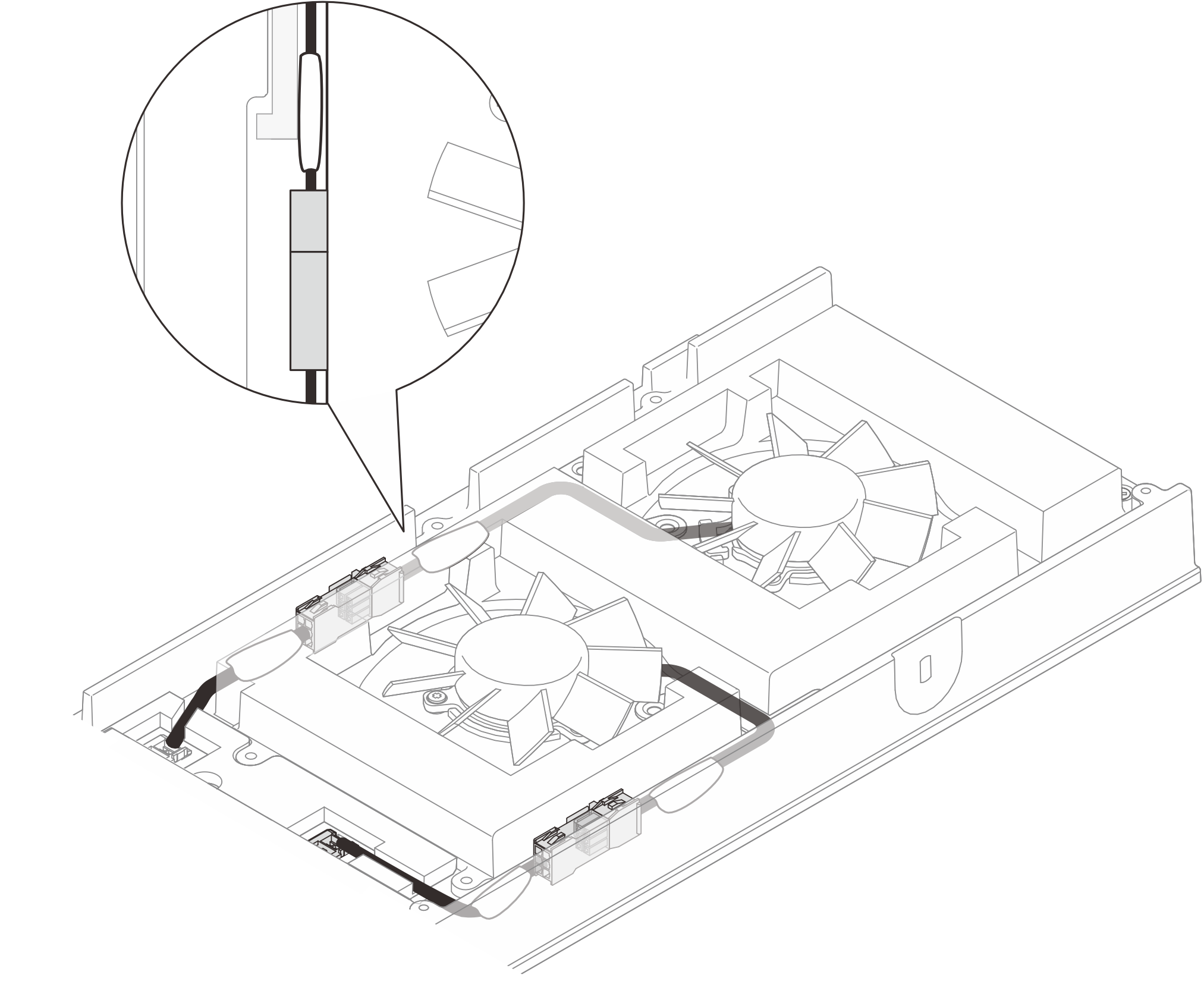

      Figura 5. Instradamento dei cavi delle ventole



      Nota

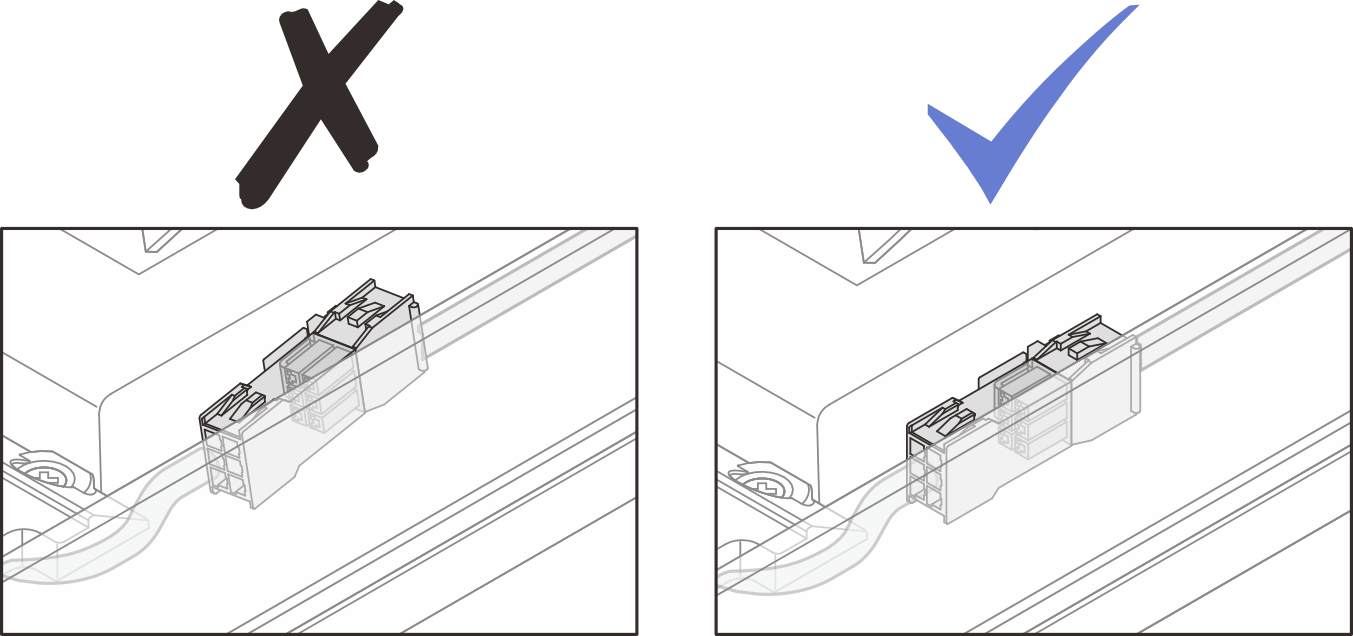

      Assicurarsi di premere i connettori nello slot per evitare di interferire con la copertura della ventola.




   Nota

   Se necessario, ripetere la procedura per installare l'altro modulo della ventola.
