Instalar um módulo de ventilador

Siga as instruções nesta seção para instalar um módulo de ventilador.

Sobre esta tarefa

S002

CUIDADO

O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

S017

CUIDADO

Lâminas móveis do ventilador perigosas nas proximidades. Mantenha os dedos e outras partes do corpo a distância.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.

Procedimento

1. Faça as preparações para essa tarefa.
   1. Se o nó tiver sido instalado em um gabinete, remova a cobertura do ventilador para montagem em rack. Consulte Remover uma cobertura do ventilador montada em rack.
2. Localize o slot do ventilador na tampa superior para instalar o módulo do ventilador. Consulte Numeração dos ventiladores do sistema.
3. Instale o módulo de ventilador.
   1. Alinhe o módulo do ventilador com o slot do ventilador na tampa superior. Em seguida, aperte os três parafusos para prender o módulo do ventilador.
      Nota

      Direcione o cabo do módulo do ventilador pelo slot-guia, conforme ilustrado.

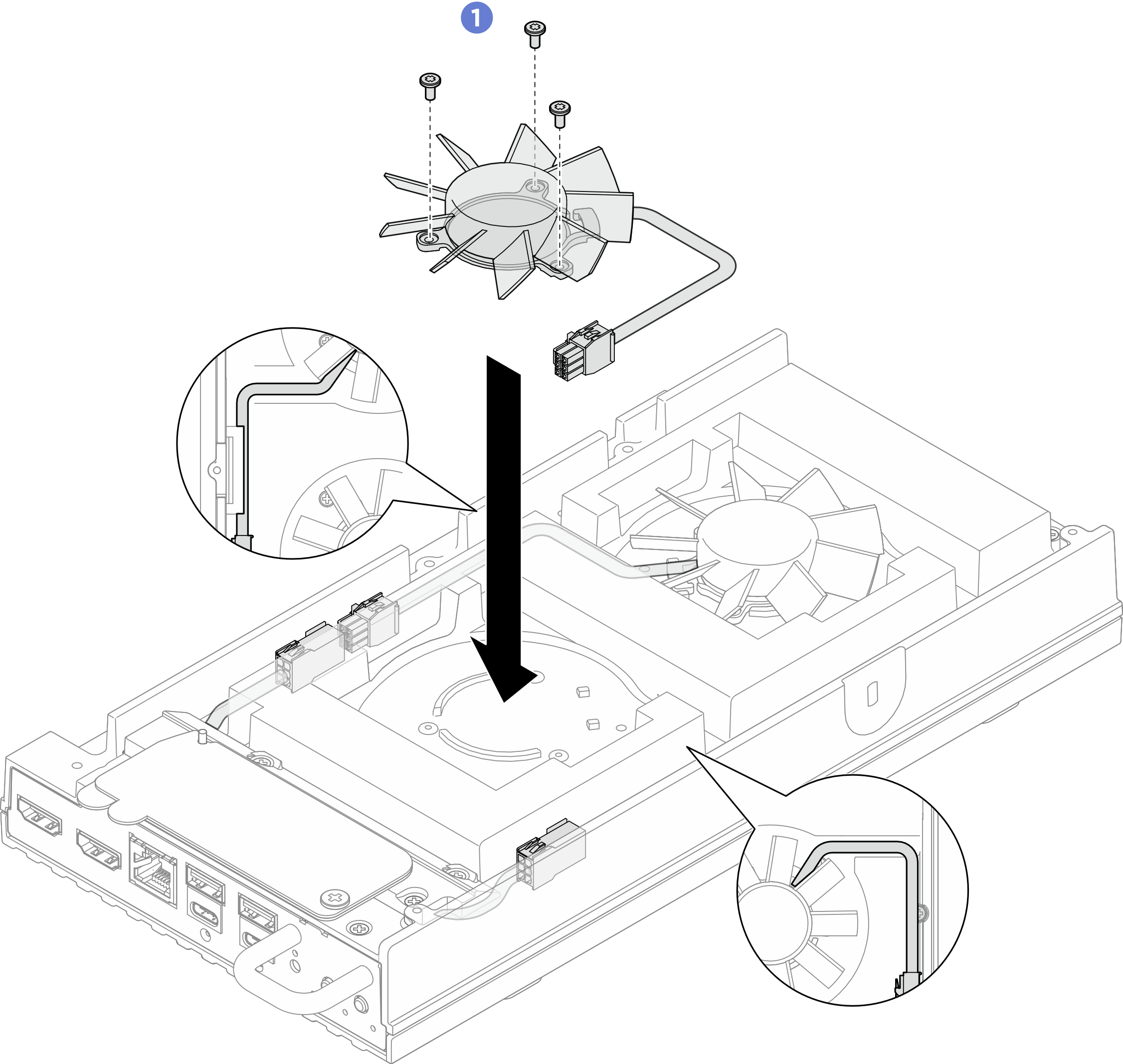

      Figura 1. Instalando o módulo de ventilador


   2. Alinhe o suporte do cabo do módulo do ventilador com o slot na tampa superior. Em seguida, aperte os dois parafusos para prender o suporte do cabo do módulo do ventilador.

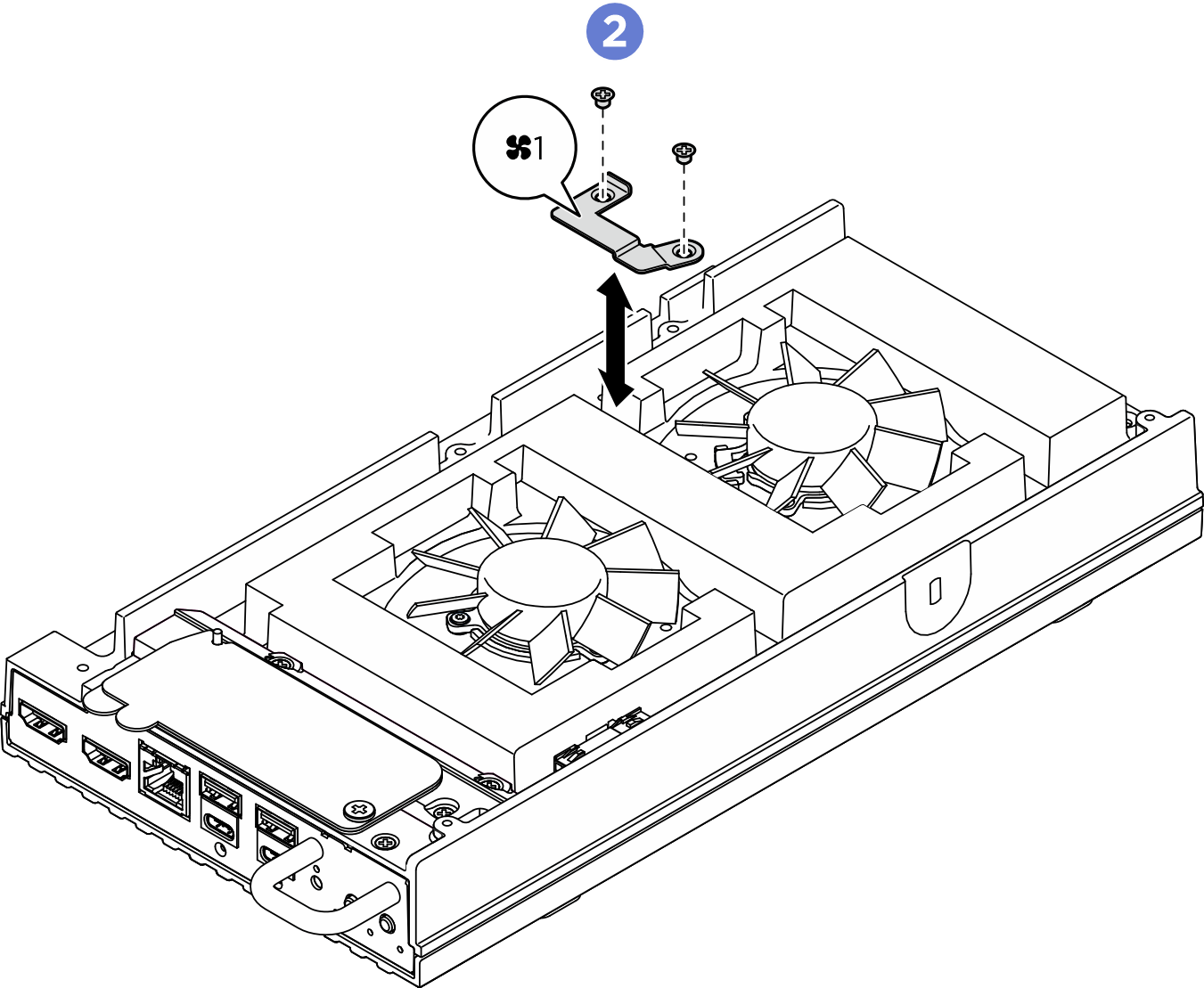

      Figura 2. Suporte de cabo do módulo de ventilador 1

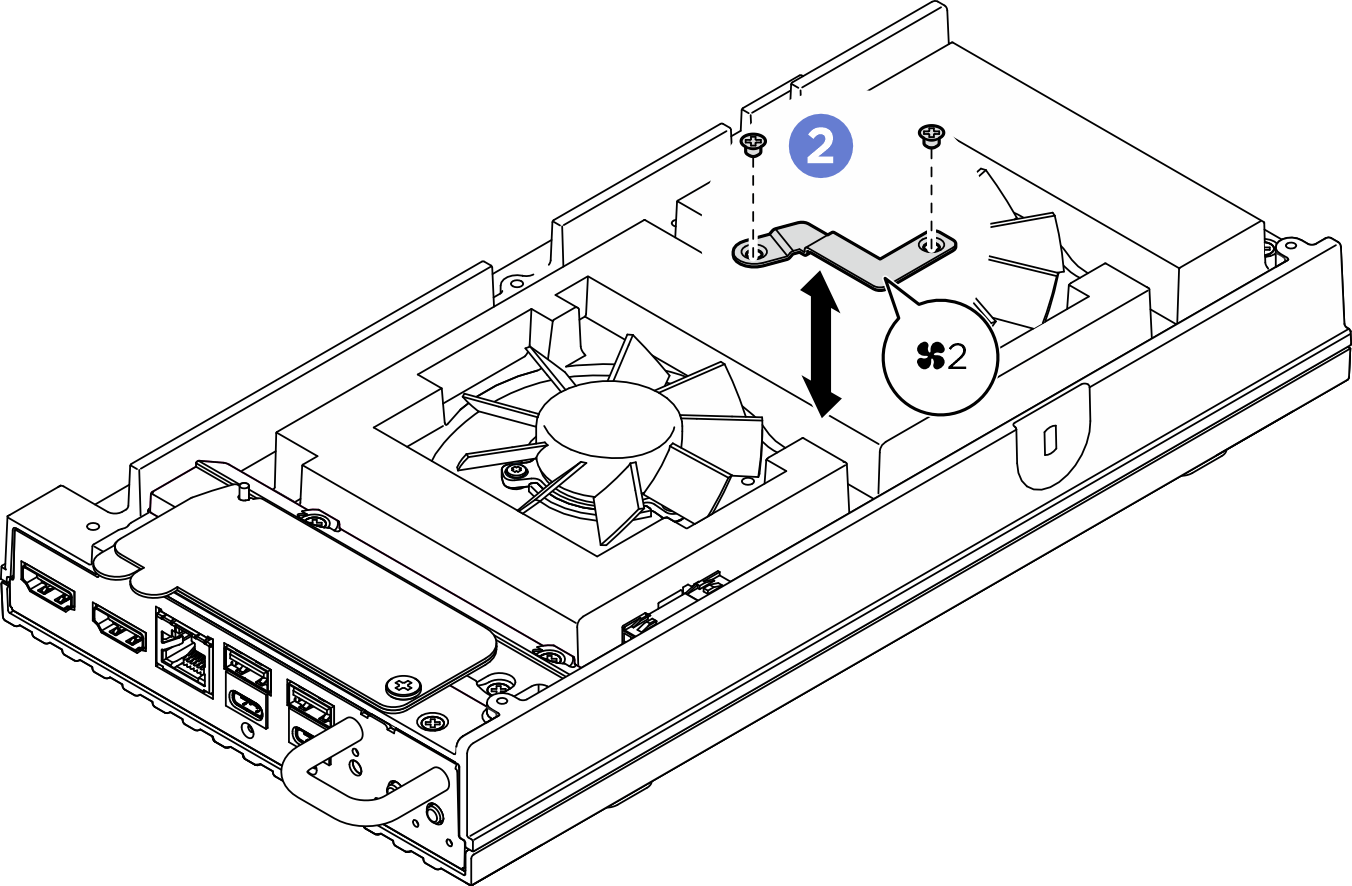

      Figura 3. Suporte de cabo do módulo de ventilador 2

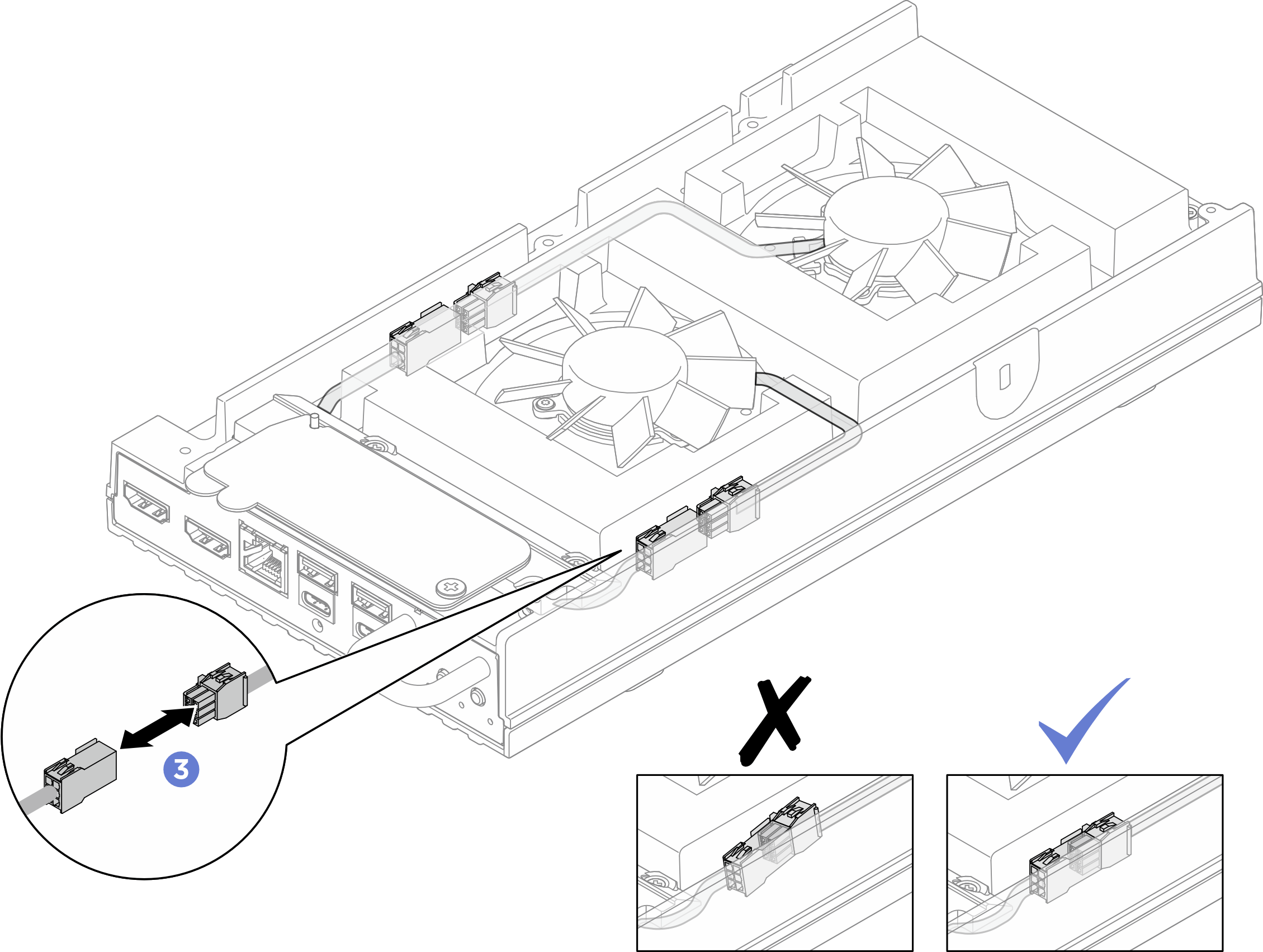

   3. Conecte o cabo da ponte do ventilador ao cabo do módulo do ventilador.
   4. Há etiquetas fixadas nos cabos da ponte do ventilador e nos cabos do módulo do ventilador. Antes de realizar o roteamento dos cabos, enrole a etiqueta ao longo de todo o cabo.
      Figura 4. Enrolando a etiqueta ao redor do cabo


   5. Pressione os cabos com etiquetas enroladas no slot de cabo na tampa superior, conforme ilustrado. O cabo do módulo do ventilador 1 deve estar preso entre a espuma e o chassi.
      Figura 5. Roteamento de cabo do ventilador



      Nota

      Pressione os conectores no slot para evitar interferir na cobertura do ventilador.




   Nota

   Se necessário, repita o procedimento para instalar o outro módulo do ventilador.
