Instalación de un módulo de ventilador

Siga las instrucciones que aparecen en esta sección para instalar un módulo de ventilador.

Acerca de esta tarea

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

S017

PRECAUCIÓN

Hay aspas de ventilador en movimiento peligrosas cerca. Mantenga alejados los dedos y otras partes del cuerpo.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.

Procedimiento

1. Prepárese para esta tarea.
   1. Si el nodo se instaló en un alojamiento, quite la cubierta del ventilador para montaje en bastidor. Consulte Extracción de una cubierta del ventilador de montaje en bastidor.
2. Localice la ranura del ventilador en la cubierta superior para instalar el módulo de ventilador. Consulte Numeración de los ventiladores del sistema.
3. Instale el módulo de ventilador.
   1. Alinee el módulo del ventilador con la ranura del ventilador en la cubierta superior. Luego, apriete los tres tornillos para fijar el módulo del ventilador.
      Nota

      Asegúrese de disponer el cable del módulo del ventilador a través de la ranura guía, tal como se ilustra.

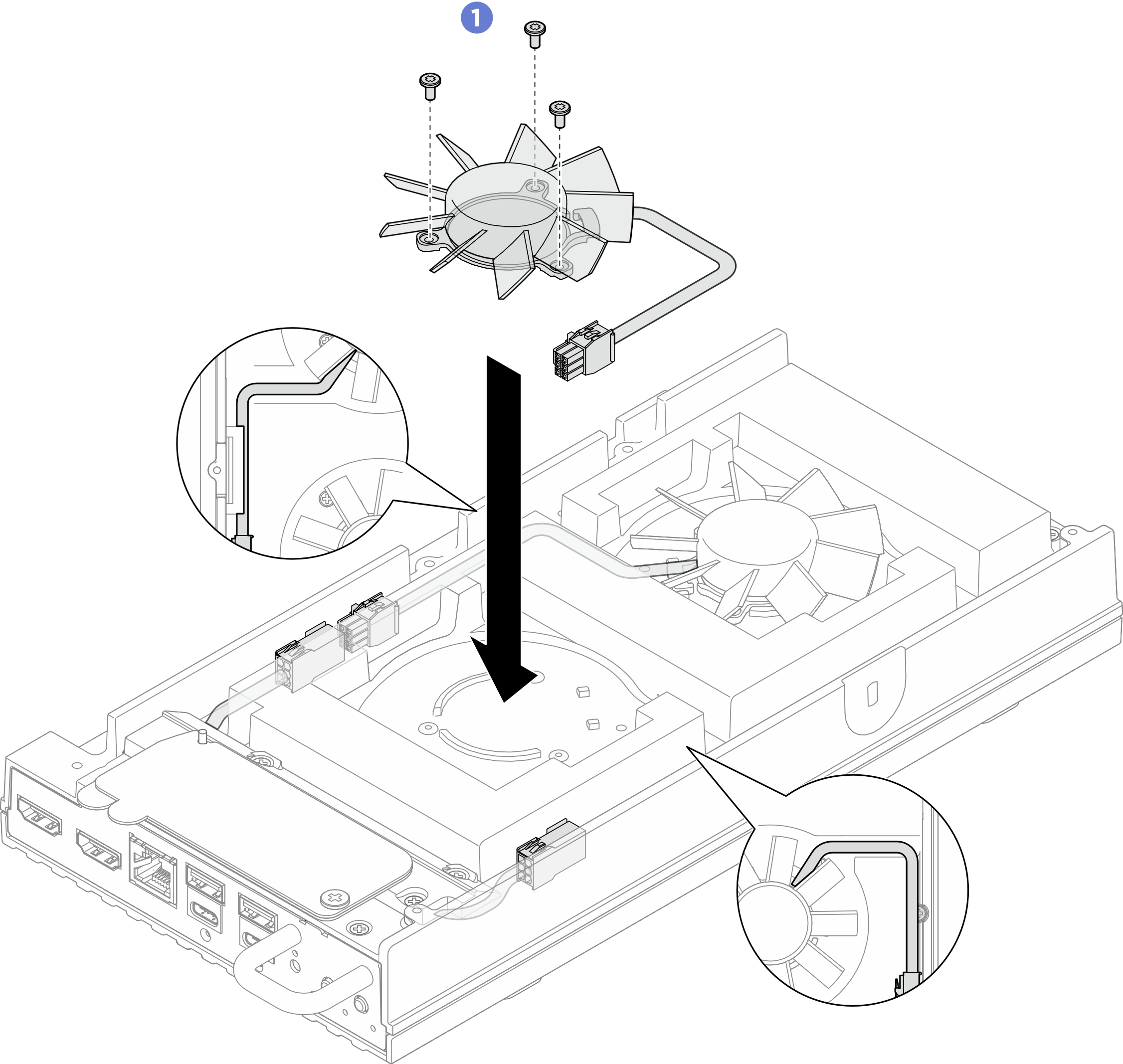

      Figura 1. Instalación del módulo de ventilador


   2. Alinee la abrazadera del cable del módulo de ventilador con la ranura en la cubierta superior. Luego, apriete dos tornillos para fijar la abrazadera del cable del módulo de ventilador.

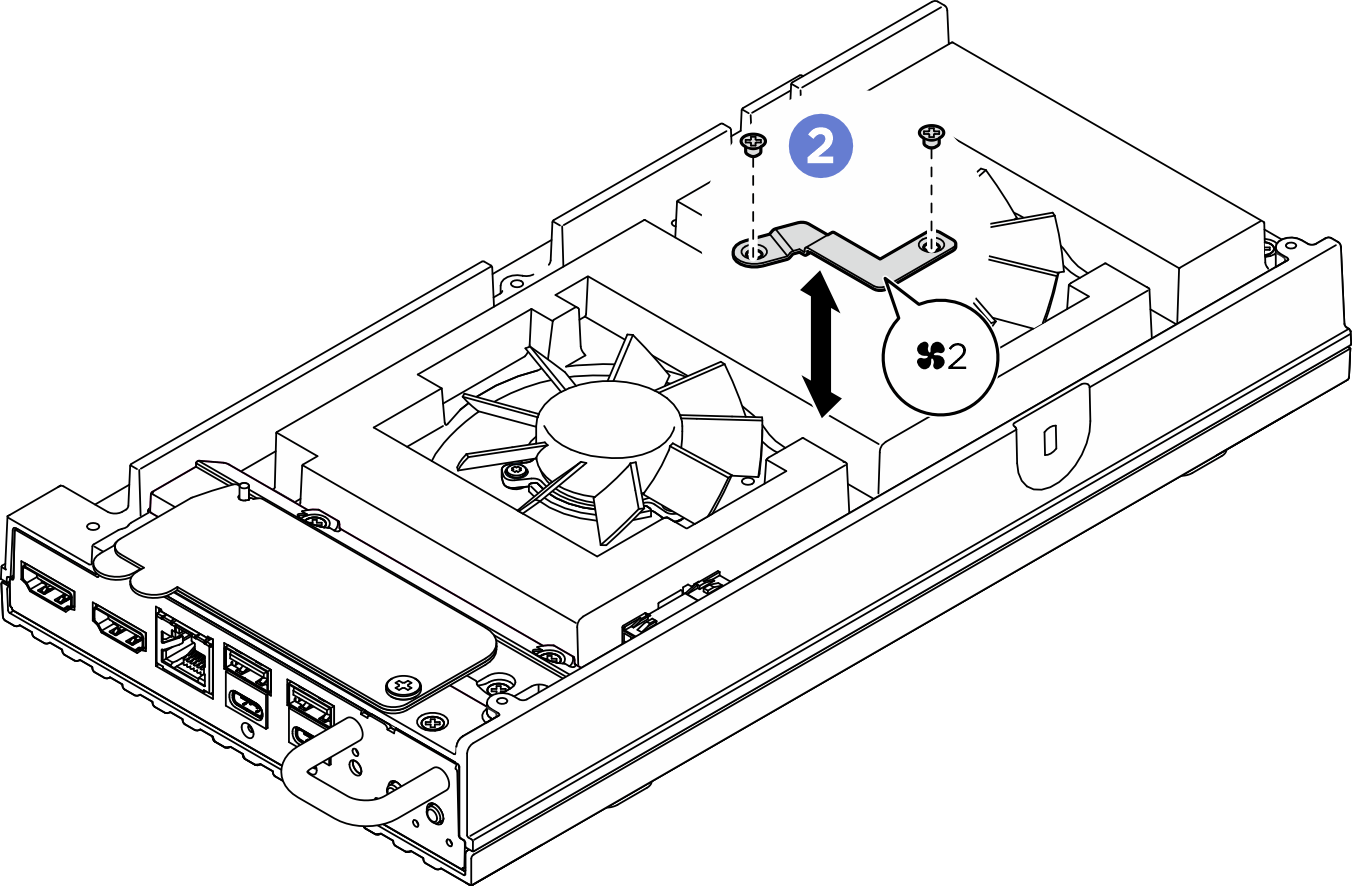

      Figura 2. Elemento de sujeción de cables del módulo del ventilador 1



      Figura 3. Elemento de sujeción de cables del módulo del ventilador 2

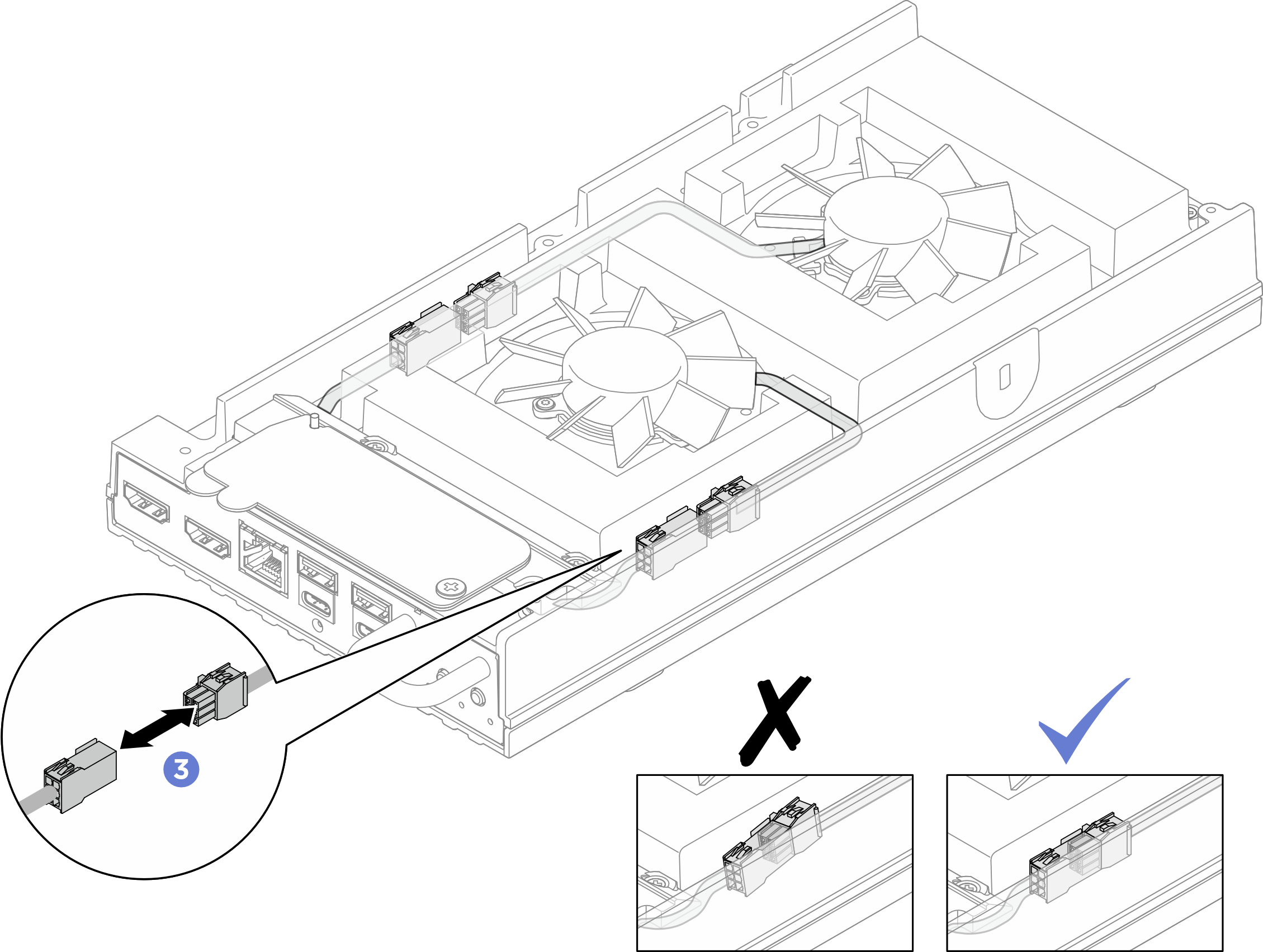

   3. Conecte el cable del puente del ventilador al cable del módulo del ventilador.
   4. Hay etiquetas adheridas a los cables del puente del ventilador y a los cables del módulo del ventilador. Antes de disponer los cables, pase la etiqueta alrededor del cable por completo.
      Figura 4. Etiqueta alrededor del cable


   5. Presione los cables con etiquetas enrolladas en la ranura para cables de la cubierta superior, tal como se muestra. Asegúrese de que el cable del módulo del ventilador 1 esté fijado entre la espuma y el chasis.
      Figura 5. Disposición de los cables del ventilador



      Nota

      Asegúrese de presionar los conectores en la ranura para evitar que interfieran con la cubierta del ventilador.




   Nota

   Si es necesario, repita el procedimiento para instalar el otro módulo del ventilador.
