ファン・モジュールの取り付け

ファン・モジュールを取り付けるには、このセクションの説明に従ってください。

このタスクについて

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

S017

注意

ファンの羽根が近くにあります。指や体の他の部分が触れないようにしてください。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• コンポーネントが入っている帯電防止パッケージをサーバーの塗装されていない金属面に接触させてから、コンポーネントをパッケージから取り出し、帯電防止面の上に置きます。

手順

1. このタスクの準備をします。
   1. ノードがエンクロージャーに取り付けられている場合は、ラック・マウント・ファン・シュラウドを取り外します。ラック・マウントのファン・シュラウドの取り外しを参照してください。
2. トップ・カバーのファン・スロットの位置を確認して、ファン・モジュールを取り付けます。システム・ファンの番号付けを参照してください。
3. ファン・モジュールを取り付けます。
   1. ファン・モジュールをトップ・カバーのファン・スロットに合わせ、3 本のねじを締めてファン・モジュールを固定します。
      注

      図のように、ファン・モジュール・ケーブルをガイド・スロットに通して配線してください。

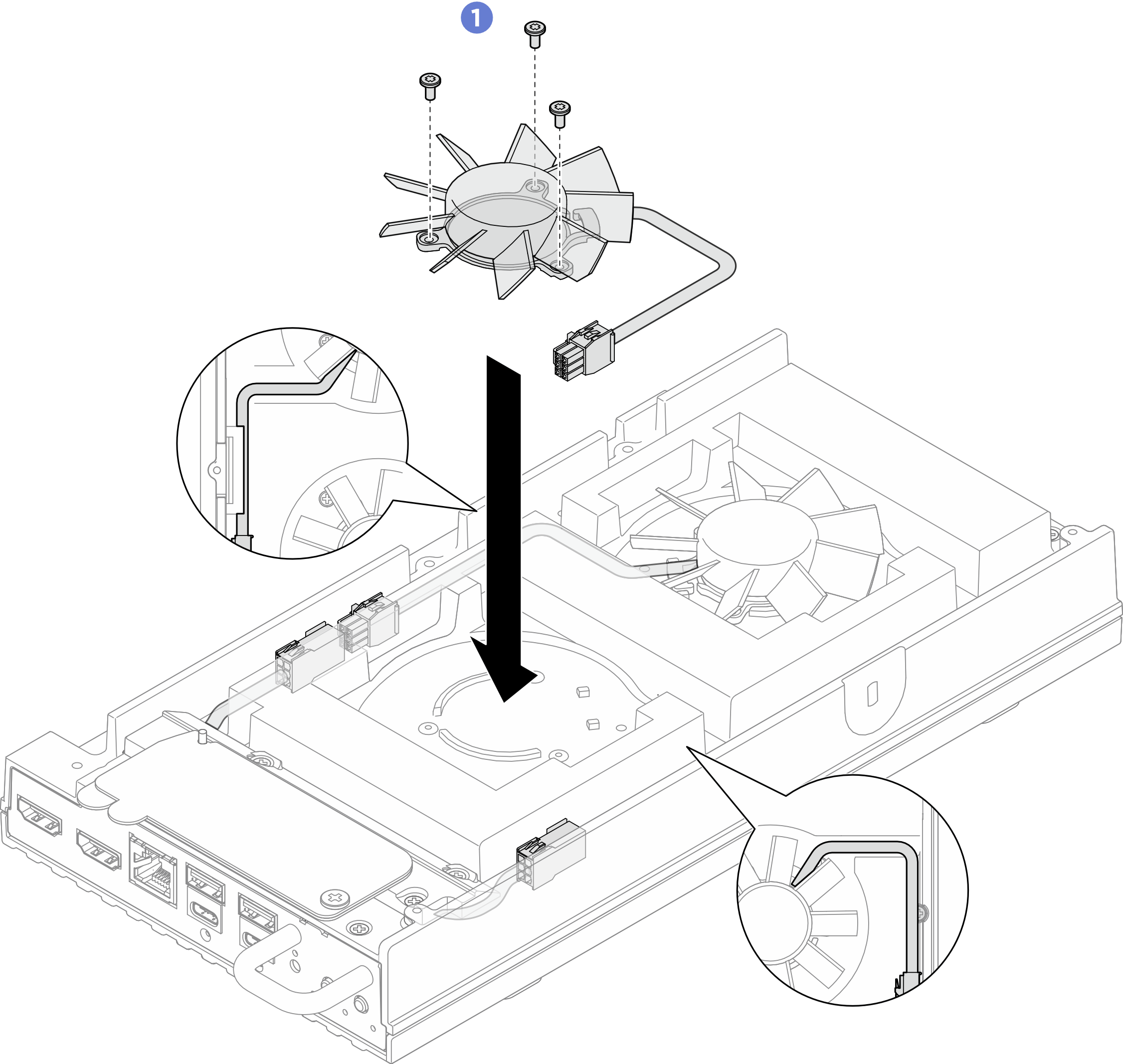

      図 1. ファン・モジュールの取り付け


   2. ファン・モジュール・ケーブル・ブラケットをトップ・カバーのスロットに合わせます。次に、2 本のねじを締め、ファン・モジュール・ケーブル・ブラケットを固定します。

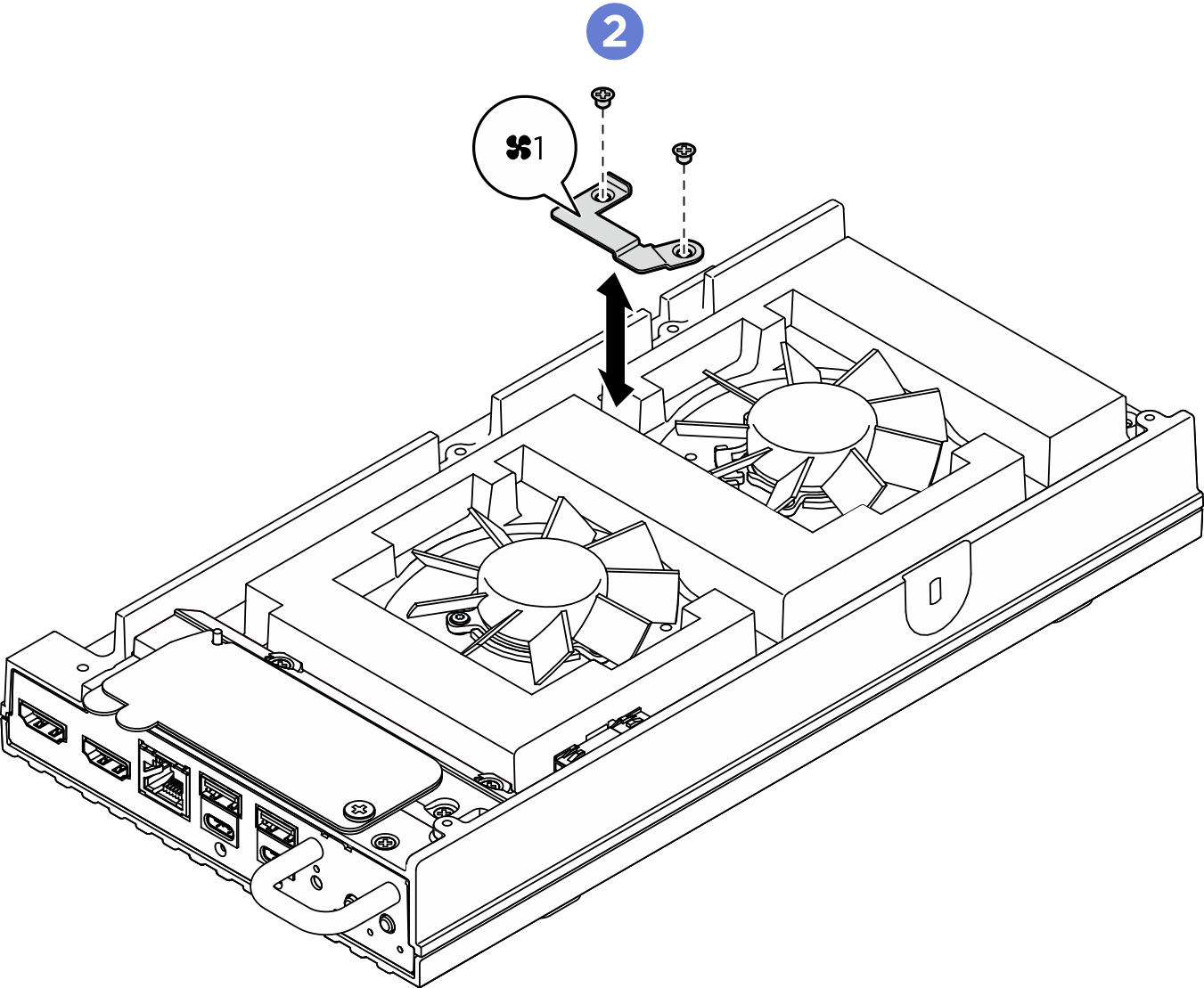

      図 2. ファン・モジュール 1 ケーブル・ブラケット

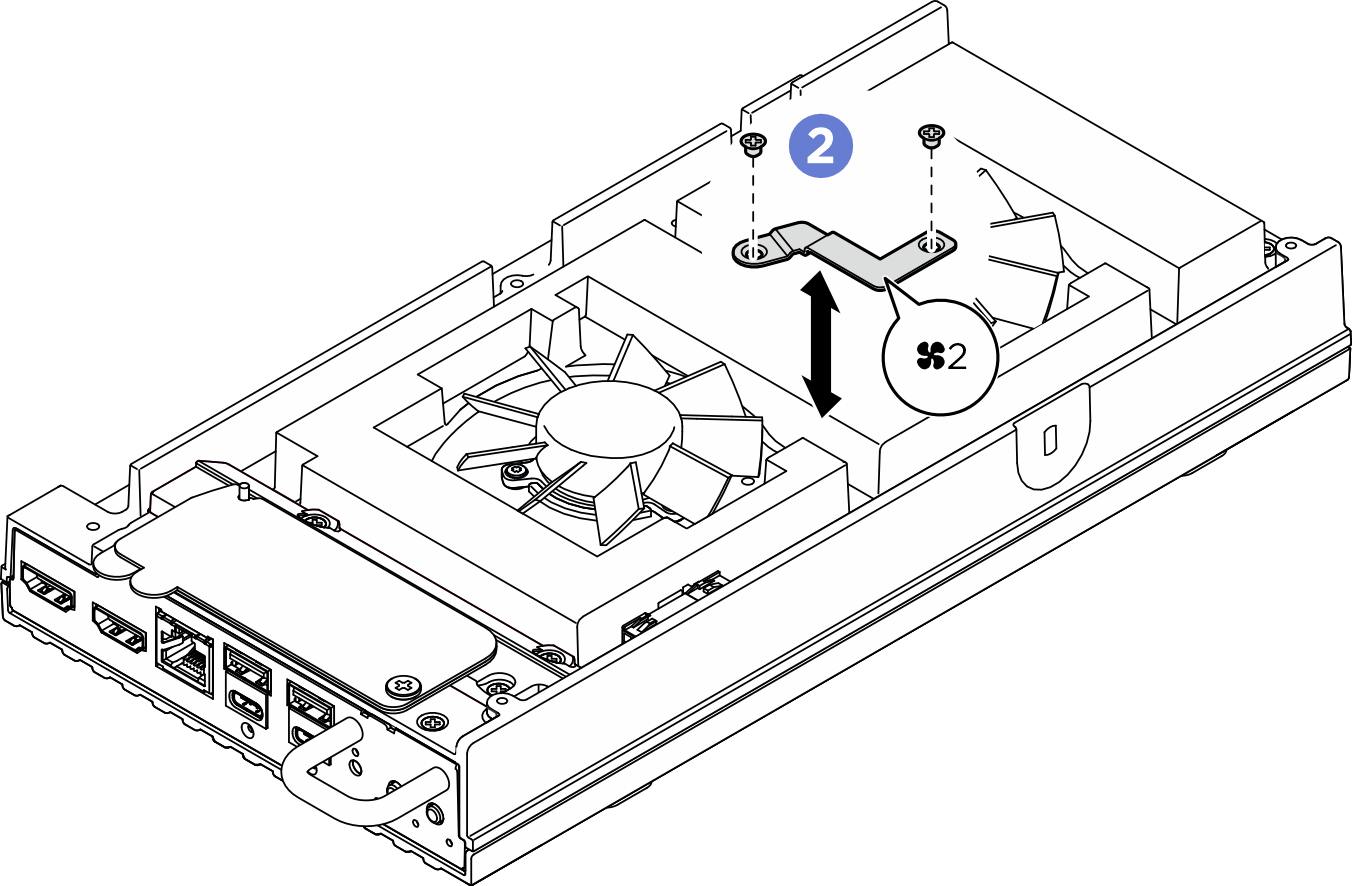

      図 3. ファン・モジュール 2 ケーブル・ブラケット

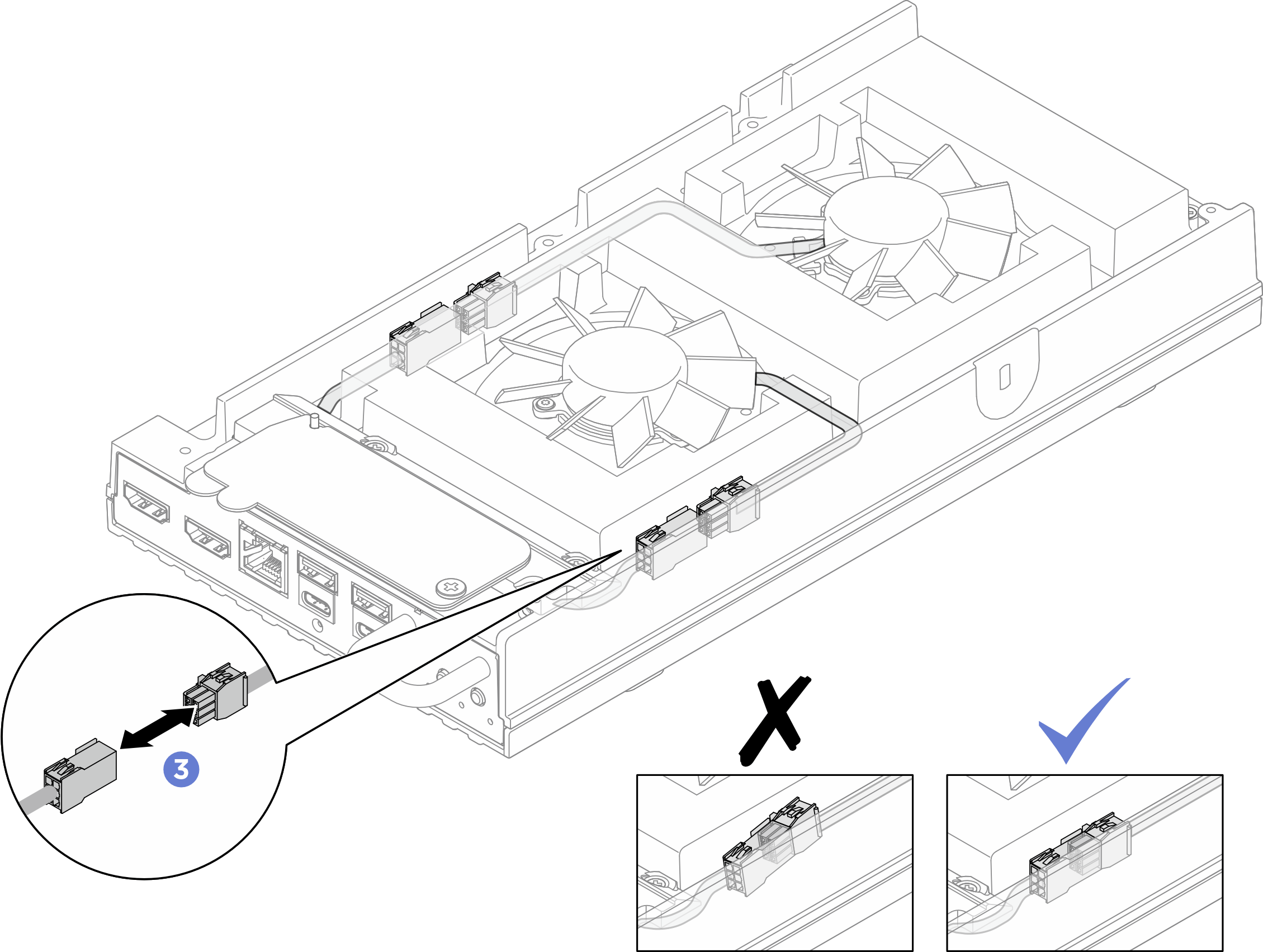

   3. ファン・ブリッジ・ケーブルをファン・モジュール・ケーブルに接続します。
   4. ファン・ブリッジ・ケーブルとファン・モジュール・ケーブルにラベルが貼られています。ケーブルを配線する前に、ラベルをケーブルの周りに最後まで巻き付けます。

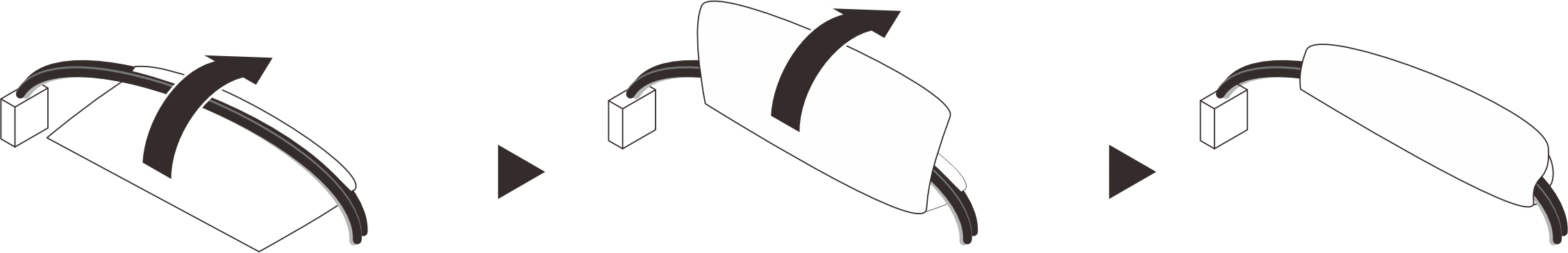

      図 4. ケーブルへのラベルの巻き付け


   5. 図のように、ラベルを丸めたケーブルをトップ・カバーのケーブル・スロットに押し込みます。ファン・モジュール 1 のケーブルがフォームとシャーシの間に固定されていることを確認します。

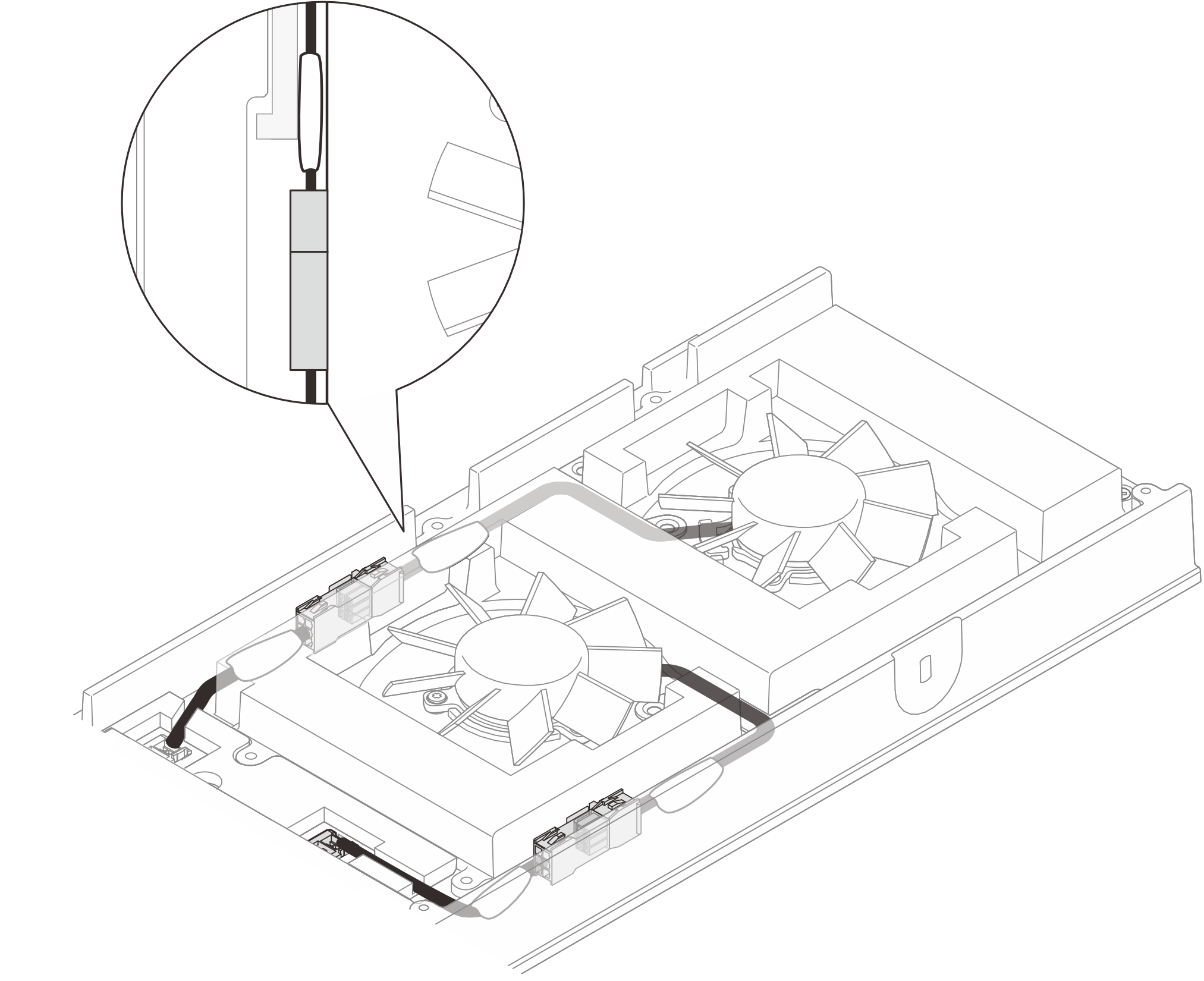

      図 5. ファンのケーブル配線



      注

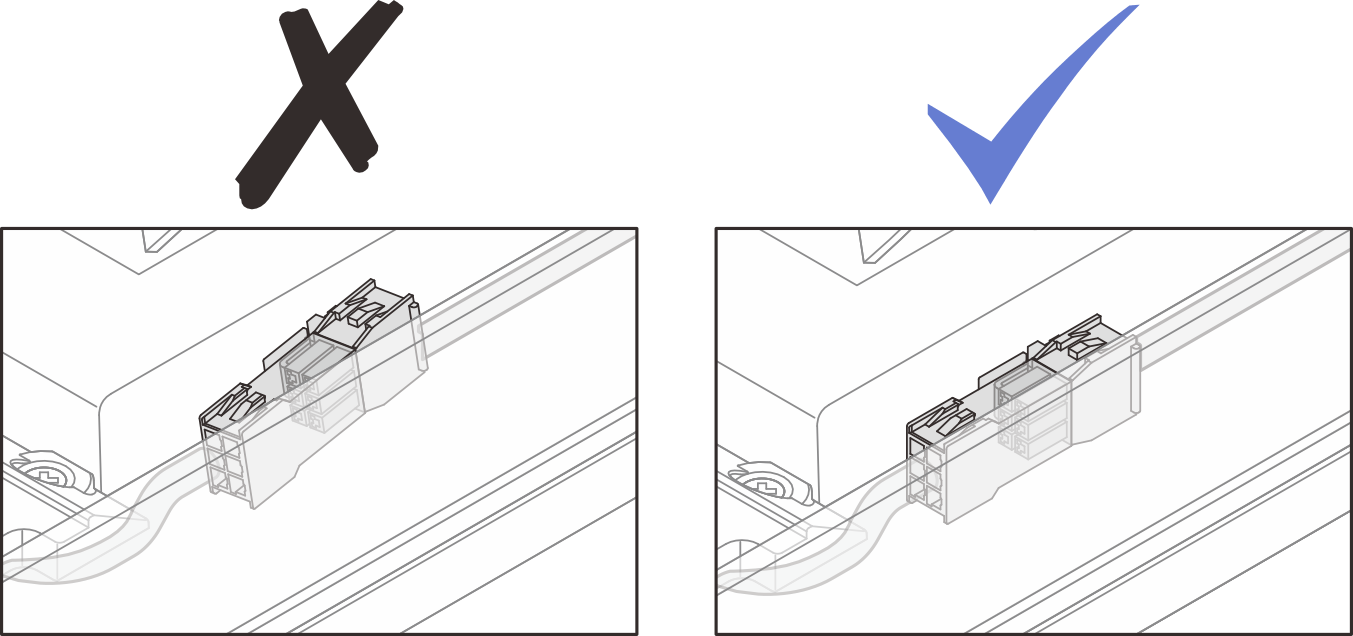

      ファン・シュラウドとの干渉を避けるために、必ずコネクターをスロットに押し込んでください。




   注

   必要に応じて、他のファン・モジュールを取り付ける手順を繰り返します。
