ファン・シュラウドの取り外し

ファン・シュラウドを取り外すには、このセクションの手順に従ってください。

このタスクについて

S002
disconnect all power
注意
装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。
S017
moving parts
注意
ファンの羽根が近くにあります。指や体の他の部分が触れないようにしてください。
S033
240VA shock hazard
注意

危険な電力が存在します。金属とショートさせると熱を発生し、金属の飛散、やけど、またはその両方を引き起こす可能性のある危険な電力の電圧です。

重要
取り外すファン・シュラウドに応じて、該当セクションに進んでください。

デスクトップ・マウントのファン・シュラウドの取り外し​

手順

  1. ノードの上面を上向きにします。
  2. ファン・シュラウドを取り外します。
    1. ファン・シュラウドをノードに固定している 4 本のねじを取り外します。
    2. ファン・シュラウドをノードから持ち上げ、平らで清潔な面に置きます。
      重要
      サービス・ラベルは、ファン・シュラウドの内側にあります。

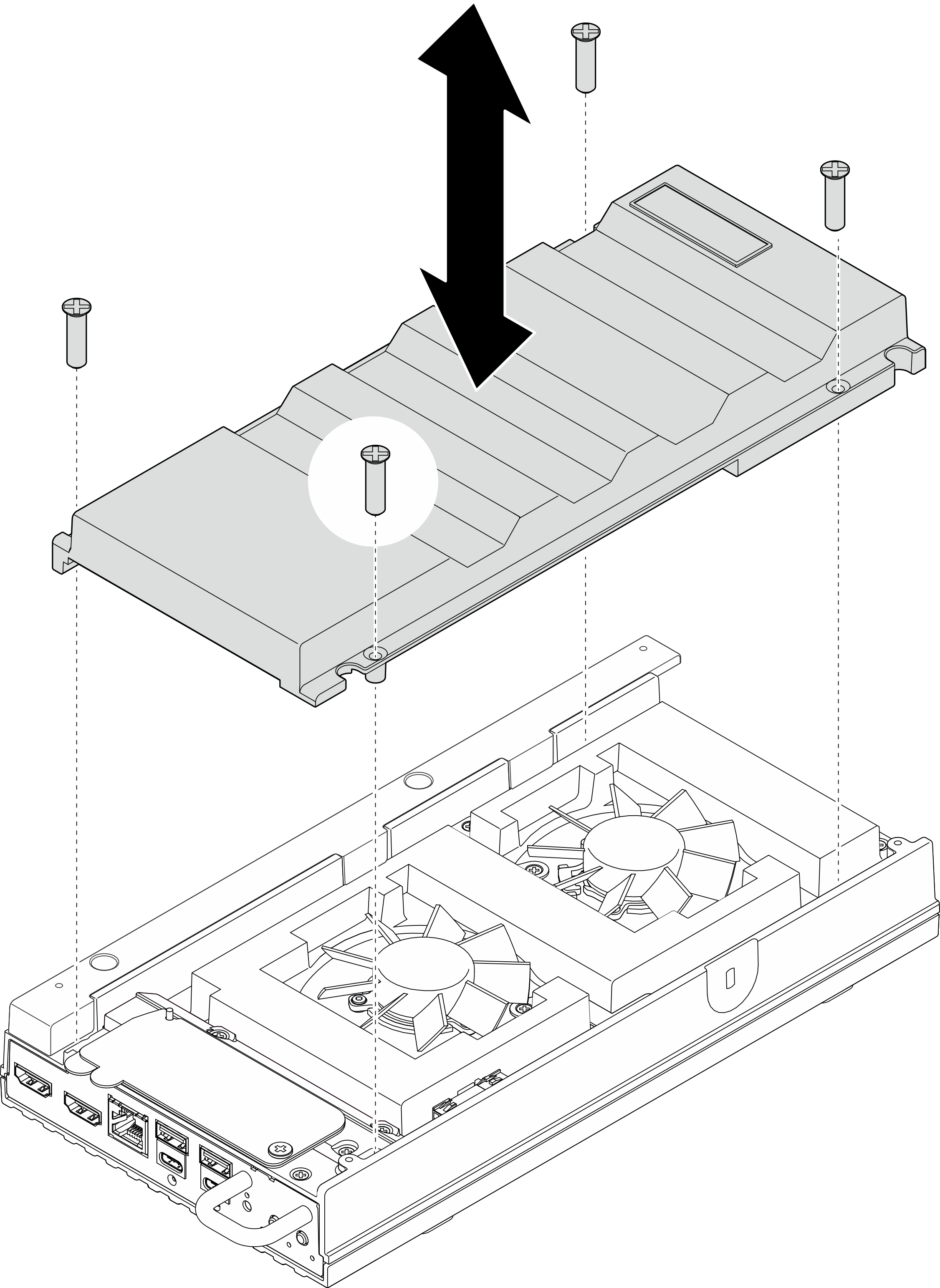

      図 1. ファン・シュラウドの取り外し

完了したら

  • 交換用ユニットを取り付けるか、ノードをエンクロージャーに取り付ける前にラック・マウントのファン・シュラウドを取り付けます。

  • コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。

ラック・マウントのファン・シュラウドの取り外し​

手順

  1. ノードの上面を上向きにします。
  2. ファン・シュラウドを取り外します。
    1. ファン・シュラウドをノードに固定している 2 本のねじを取り外します。
    2. ファン・シュラウドをノードから持ち上げ、平らで清潔な面に置きます。
      重要
      サービス・ラベルは、ファン・シュラウドの内側にあります。

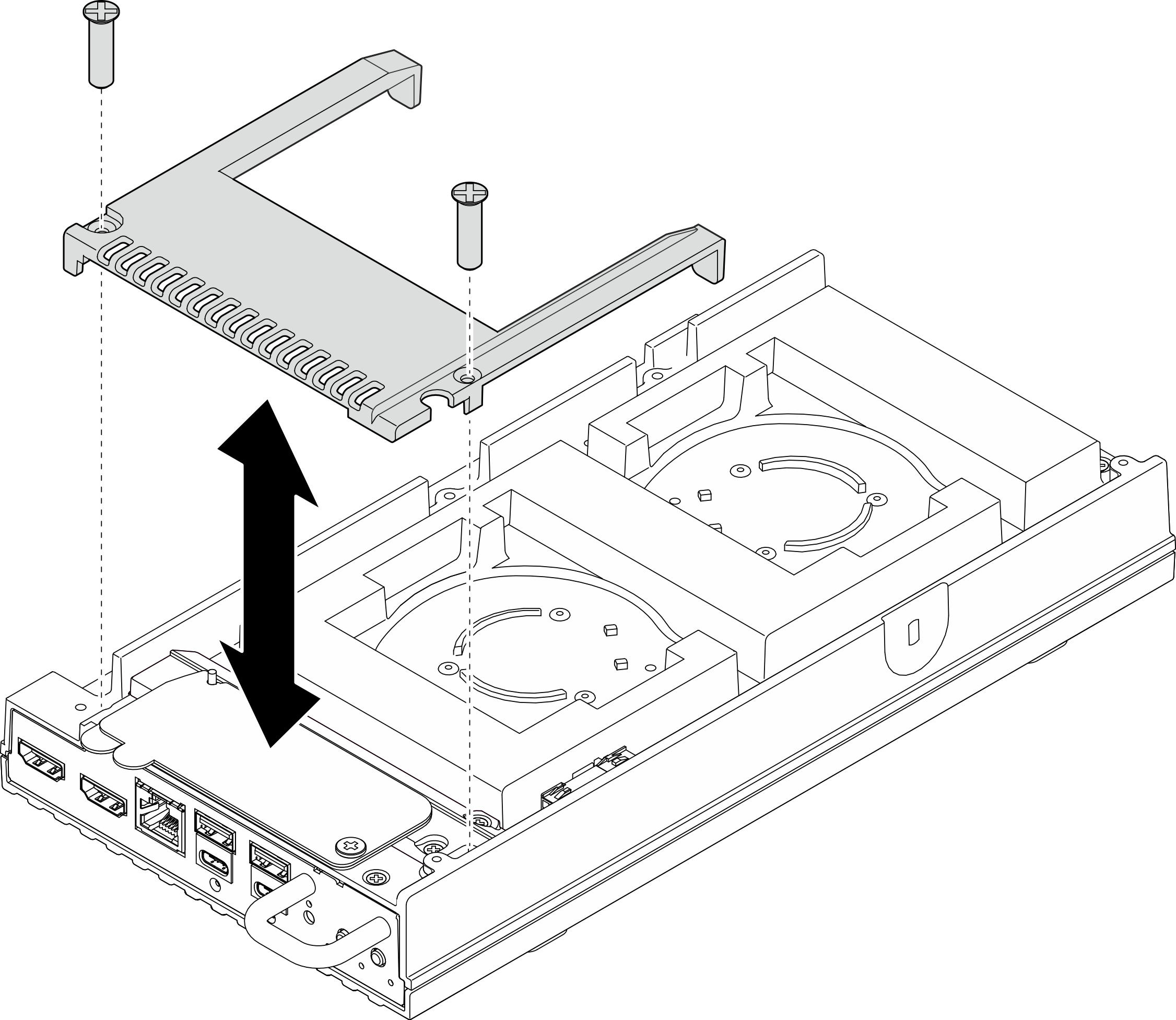

      図 2. ファン・シュラウドの取り外し

完了したら

  1. 交換用のユニットを取り付けるか、ノードをエンクロージャーに取り付けない場合は以下の手順に進みます。

  2. コンポーネントまたはオプション装置を返却するよう指示された場合は、すべての梱包上の指示に従い、提供された配送用の梱包材がある場合はそれを使用してください。
