卸下風扇罩

請依照本節中的指示卸下風扇罩。

關於此作業

S002
disconnect all power
注意
裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。
S017
moving parts
注意
附近有危險的活動風扇葉片。手指和身體其他部位應保持距離。
S033
240VA shock hazard
注意

含有高壓電。高壓電流在遇到金屬短路時可能會產生熱能，導致金屬液化、燃燒或兩者同時發生。

小心
繼續進行與要卸下的風扇罩對應的一節：

卸下桌面裝載風扇罩​

程序

  1. 讓節點的頂面朝上。
  2. 卸下風扇罩。
    1. 卸下將風扇罩固定到節點的四個螺絲。
    2. 從節點向上提起風扇罩，再將風扇罩放在乾淨平坦的表面上。
      小心
      服務標籤位於風扇罩內側。

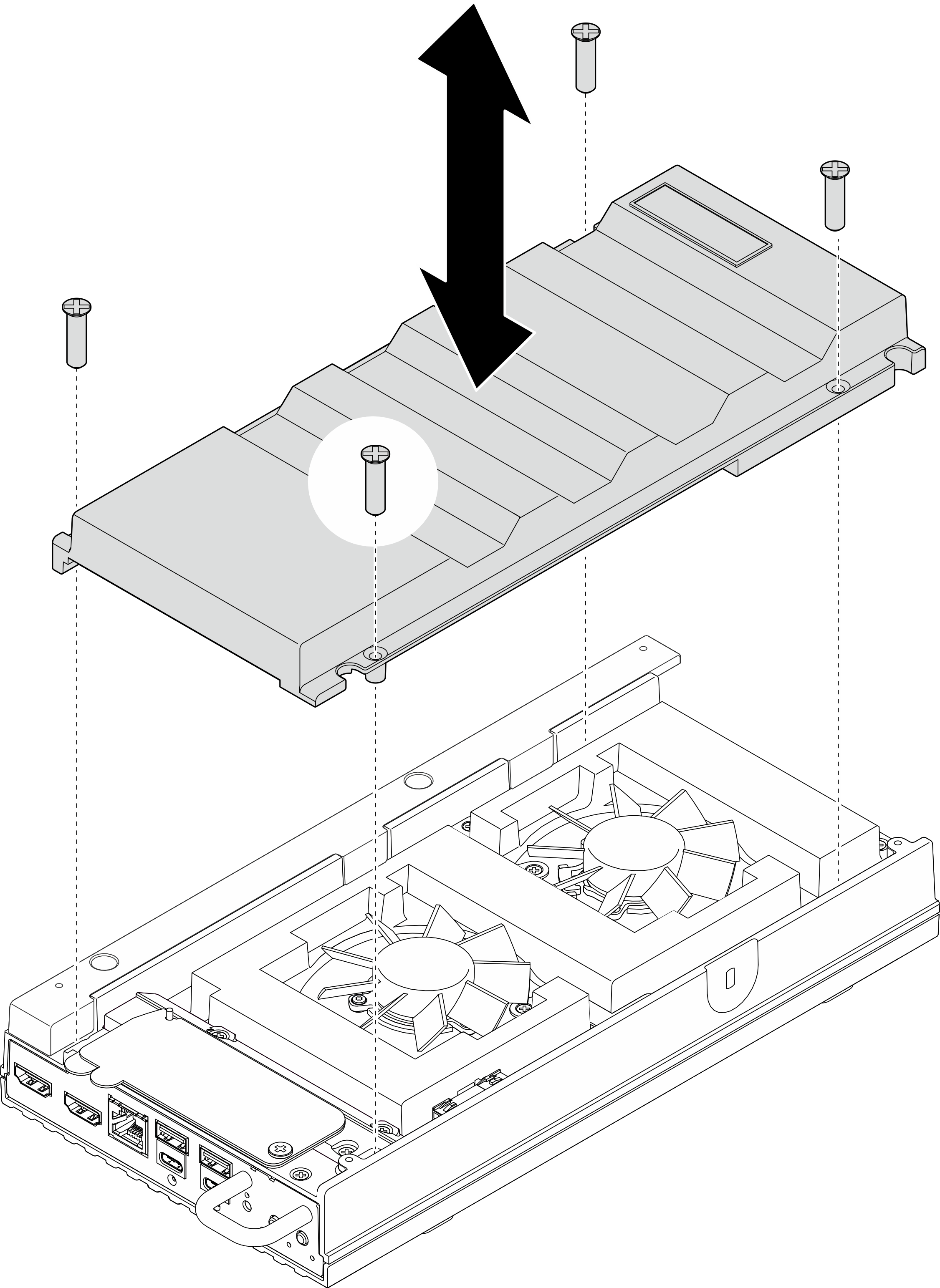

      圖 1. 卸下風扇罩

在您完成之後

  • 在將節點安裝到機體中之前，請安裝替換裝置或機架裝載風扇罩。

  • 如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。

卸下機架裝載風扇罩​

程序

  1. 讓節點的頂面朝上。
  2. 卸下風扇罩。
    1. 卸下將風扇罩固定到節點的兩個螺絲。
    2. 從節點向上提起風扇罩，再將風扇罩放在乾淨平坦的表面上。
      小心
      服務標籤位於風扇罩內側。

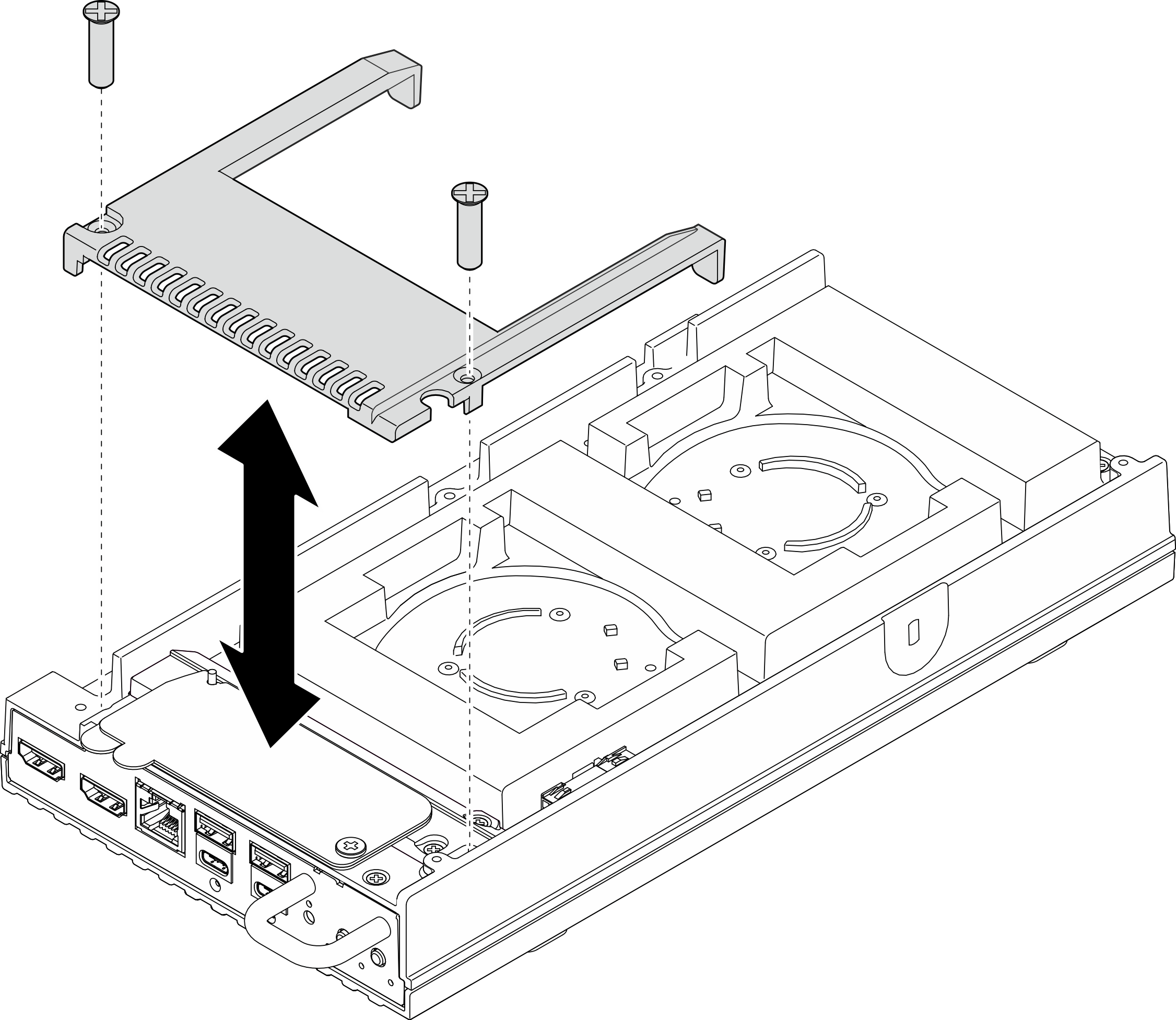

      圖 2. 卸下風扇罩

在您完成之後

  1. 如果不打算將節點安裝到機體中，請安裝替換裝置，或繼續執行下列步驟。
    • 安裝替換裝置。請參閱安裝機架裝載風扇罩。
    • 如果不打算將伺服器安裝在機體中，請完成下列步驟：
      1. 從風扇橋接纜線卸下風扇橋接纜線灰塵過濾器。

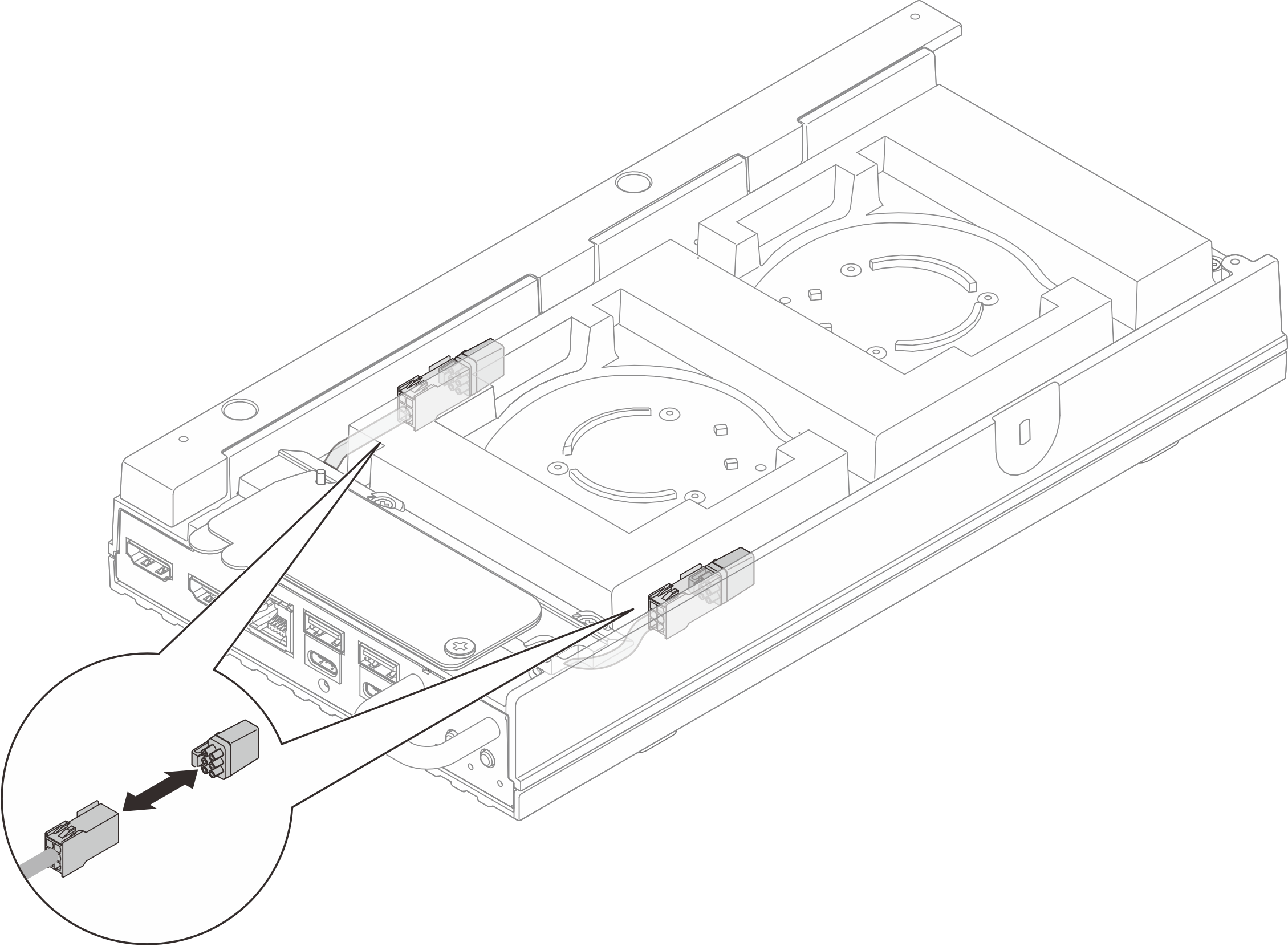

        圖 3. 卸下風扇橋接纜線灰塵過濾器

      2. 安裝風扇模組。請參閱安裝風扇模組。
      3. 安裝桌面裝載風扇罩。請參閱安裝桌面裝載風扇罩。

  2. 如果指示您送回元件或選配裝置，請遵循所有包裝指示，並使用提供給您的任何包裝材料來運送。
