Rimozione della copertura della ventola

Seguire le istruzioni riportate in questa sezione per rimuovere la copertura della ventola.

Informazioni su questa attività

S002
disconnect all power
Avvertenza
Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.
S017
moving parts
Avvertenza
Prossimità a pale di ventole in movimento. Tenere lontane dita e altre parti del corpo.
S033
240VA shock hazard
Avvertenza

Presenza di energia pericolosa. Le tensioni con energia pericolosa possono causare il surriscaldamento in caso di cortocircuito con parti metalliche, provocando scintille, ustioni o entrambi i problemi.

Attenzione
Passare alla sezione corrispondente alla copertura della ventola da rimuovere:

Rimozione della copertura della ventola per il montaggio su scrivania​

Procedura

  1. Posizionare il lato superiore del nodo rivolto verso l'alto.
  2. Rimuovere la copertura della ventola.
    1. Rimuovere le quattro viti che fissano la copertura della ventola al nodo.
    2. Sollevare la copertura della ventola dal nodo, quindi collocarla su una superficie piana e pulita.
      Attenzione
      L'etichetta di servizio si trova all'interno della copertura della ventola.

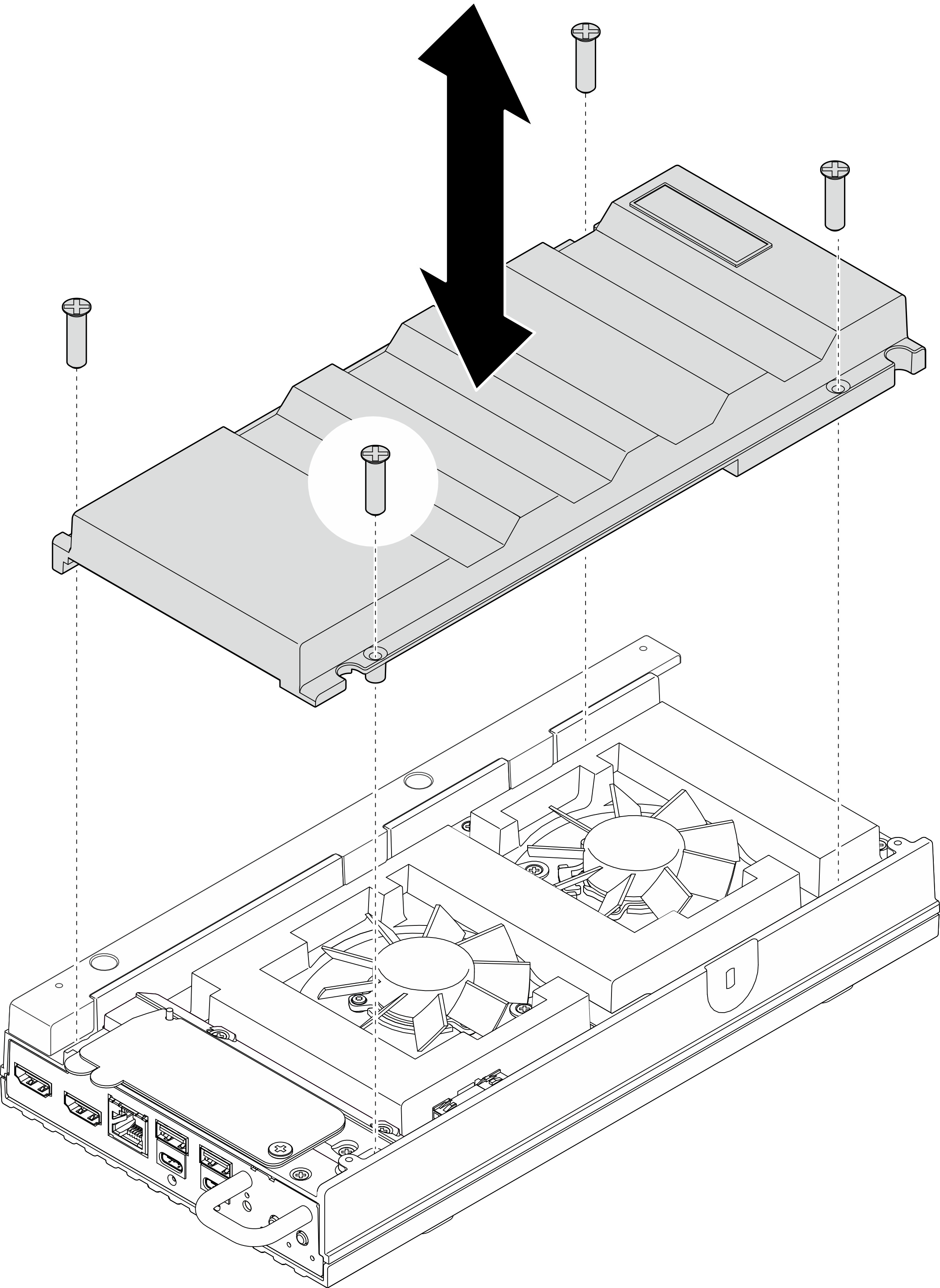

      Figura 1. Rimozione della copertura della ventola

Dopo aver terminato

Video dimostrativo

Guardare la procedura su YouTube

Rimozione della copertura della ventola per il montaggio sul rack​

Procedura

  1. Posizionare il lato superiore del nodo rivolto verso l'alto.
  2. Rimuovere la copertura della ventola.
    1. Rimuovere le due viti che fissano la copertura della ventola al nodo.
    2. Sollevare la copertura della ventola dal nodo, quindi collocarla su una superficie piana e pulita.
      Attenzione
      L'etichetta di servizio si trova all'interno della copertura della ventola.

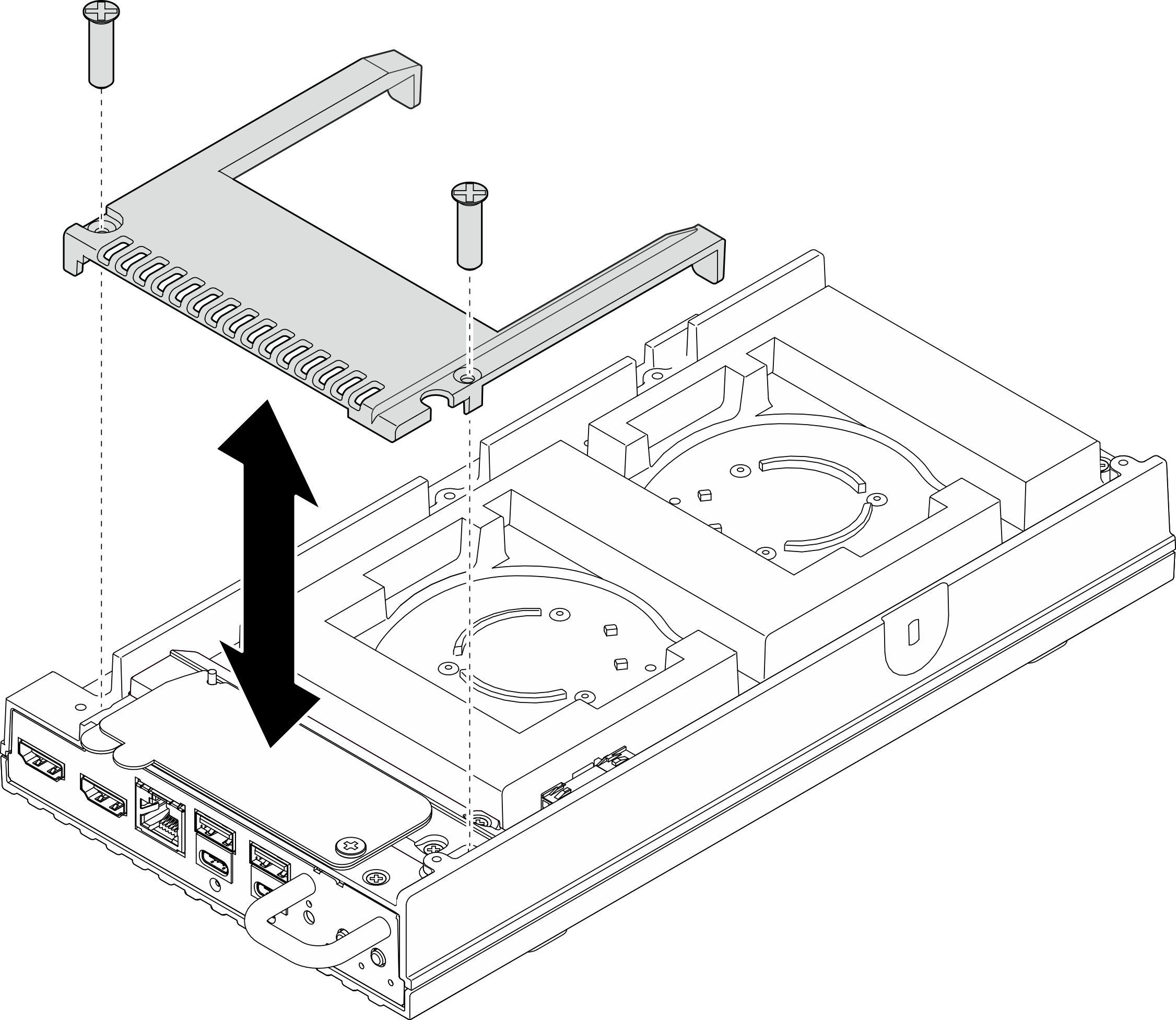

      Figura 2. Rimozione della copertura della ventola

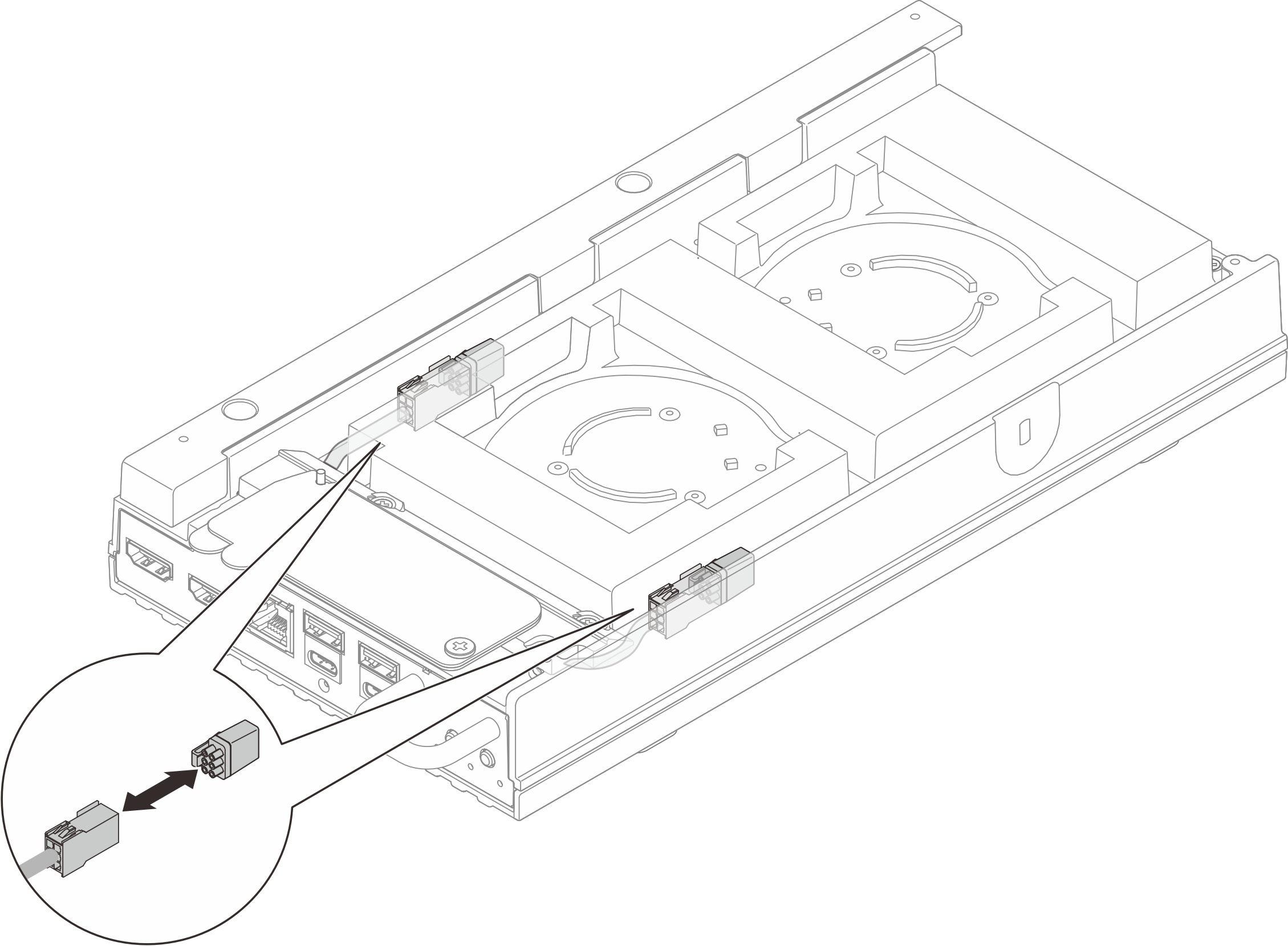

Dopo aver terminato

  1. Installare un'unità sostitutiva o procedere con le operazioni riportate di seguito se il nodo non deve essere installato nell'enclosure.

  2. Se viene richiesto di restituire il componente o il dispositivo opzionale, seguire tutte le istruzioni di imballaggio e utilizzare i materiali di imballaggio per la spedizione forniti con il prodotto.

Video dimostrativo

Guardare la procedura su YouTube
