Remover uma cobertura do ventilador

Siga as instruções nesta seção para remover uma cobertura do ventilador.

Sobre esta tarefa

S002
disconnect all power
CUIDADO
O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.
S017
moving parts
CUIDADO
Lâminas móveis do ventilador perigosas nas proximidades. Mantenha os dedos e outras partes do corpo a distância.
S033
240VA shock hazard
CUIDADO

Energia perigosa presente. Voltagens com energia perigosa podem provocar aquecimento quando em curto-circuito com metal, o que pode resultar no derretimento do metal e/ou queimaduras.

Atenção
Prossiga para a seção correspondente à cobertura do ventilador a ser removida:

Remover uma cobertura do ventilador para montagem em desktop​

Procedimento

  1. Coloque o lado superior do nó voltado para cima.
  2. Remova a cobertura do ventilador.
    1. Remova os quatro parafusos que prendem a cobertura do ventilador ao nó.
    2. Levante a cobertura do ventilador do nó e coloque-a em uma superfície plana limpa.
      Atenção
      A etiqueta de serviço está localizada na parte interna da cobertura do ventilador.

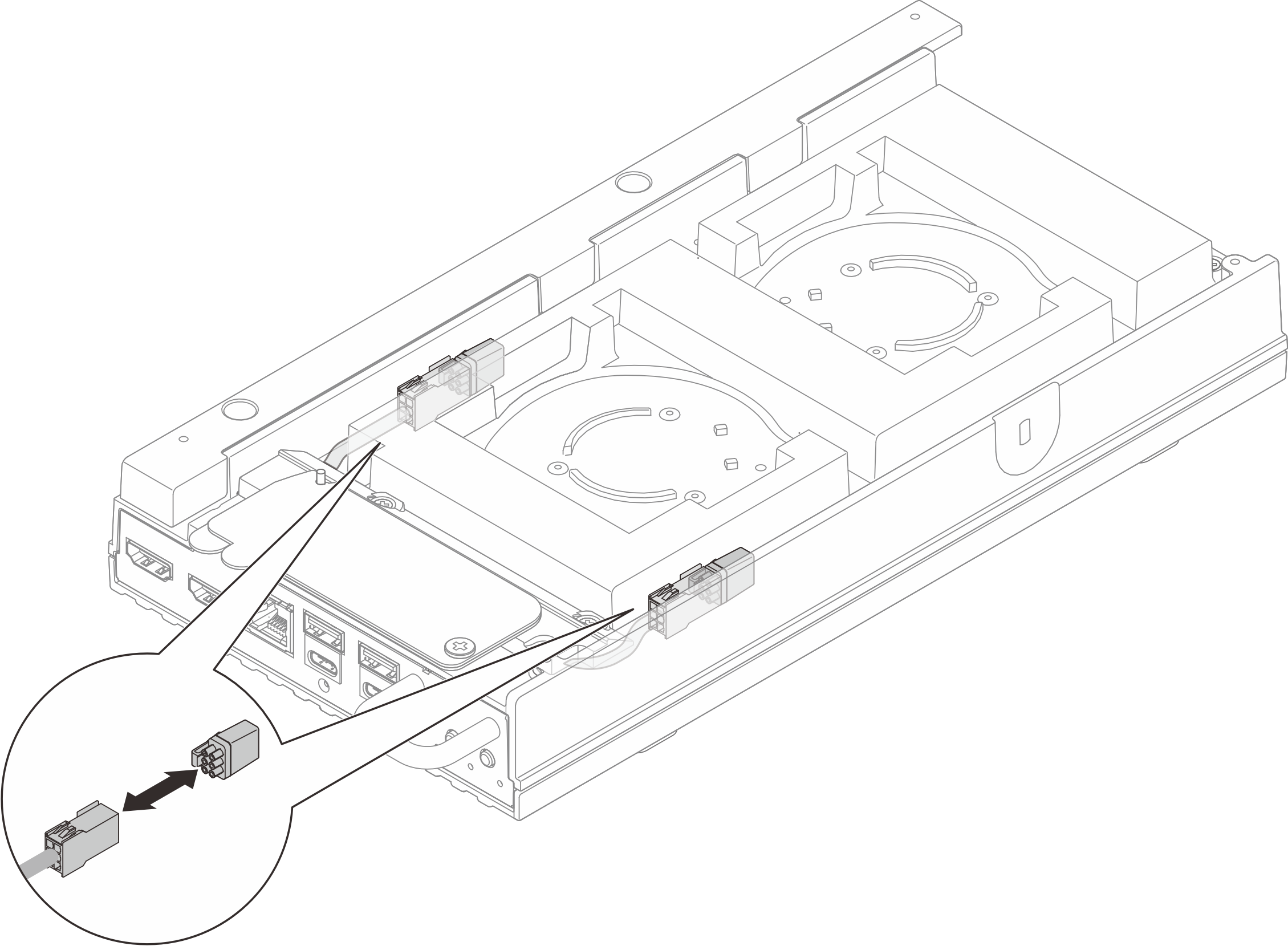

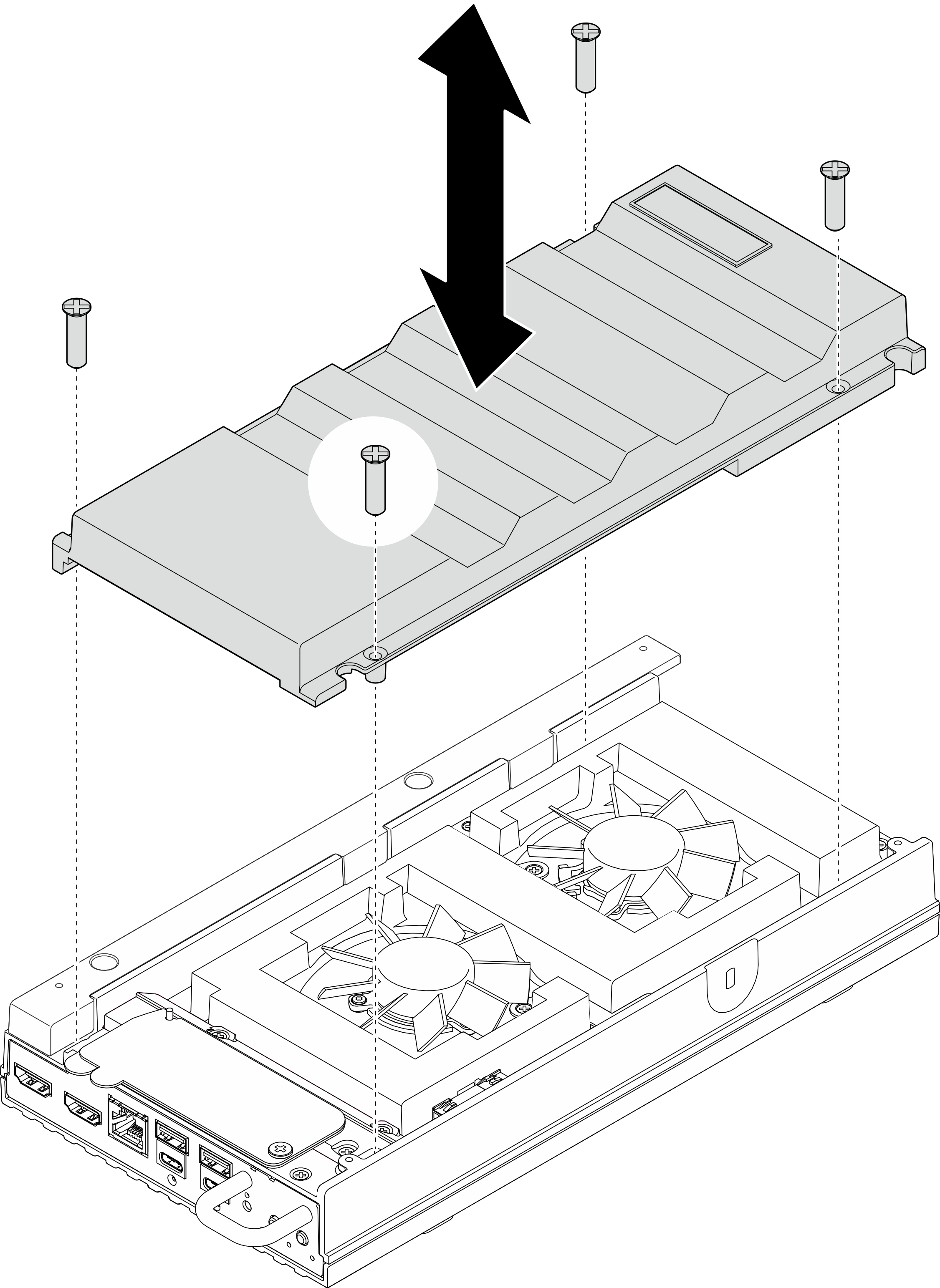

      Figura 1. Removendo a cobertura do ventilador

Depois de concluir

  • Instale uma unidade de substituição ou uma cobertura do ventilador para montagem em rack antes de instalar o nó no gabinete.

  • Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.

Vídeo de demonstração

Assista ao procedimento no YouTube

Remover uma cobertura do ventilador montada em rack​

Procedimento

  1. Coloque o lado superior do nó voltado para cima.
  2. Remova a cobertura do ventilador.
    1. Remova os dois parafusos que prendem a cobertura do ventilador ao nó.
    2. Levante a cobertura do ventilador do nó e coloque-a em uma superfície plana limpa.
      Atenção
      A etiqueta de serviço está localizada na parte interna da cobertura do ventilador.

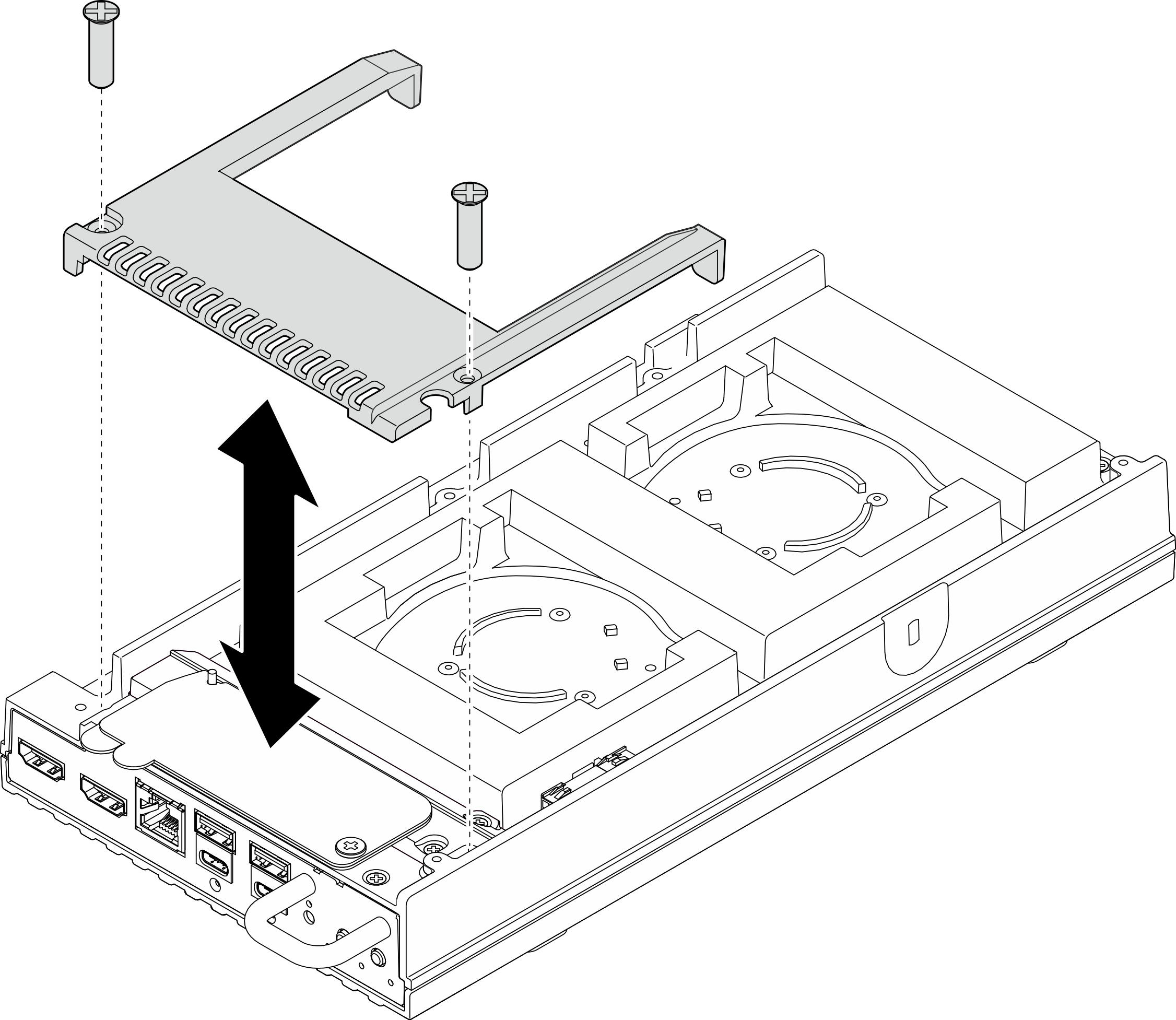

      Figura 2. Removendo a cobertura do ventilador

Depois de concluir

  1. Instale uma unidade de substituição ou prossiga para as etapas abaixo se o nó não for instalado no gabinete.

  2. Se você receber instruções para retornar o componente ou o dispositivo opcional, siga todas as instruções do pacote e use os materiais do pacote para remessa que foram fornecidos.

Vídeo de demonstração

Assista ao procedimento no YouTube
