安裝風扇模組

請依照本節中的指示安裝風扇模組。

關於此作業

S002

注意

裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。

S017

注意

附近有危險的活動風扇葉片。手指和身體其他部位應保持距離。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。

程序

1. 為此作業做好準備。
   1. 如果節點安裝在機體中，請卸下機架裝載風扇罩。請參閱卸下機架裝載風扇罩。
2. 在上蓋上找出要安裝風扇模組的風扇插槽。請參閱系統風扇編號。
3. 安裝風扇模組。
   1. 將風扇模組對齊上蓋上的風扇插槽；然後，鎖緊三個螺絲以固定風扇模組。
      註

      確保將風扇模組纜線穿過導槽，如圖所示。

      圖 1. 安裝風扇模組


   2. 將風扇模組纜線托架對齊上蓋上的插槽；然後，鎖緊兩個螺絲以固定風扇模組纜線托架。

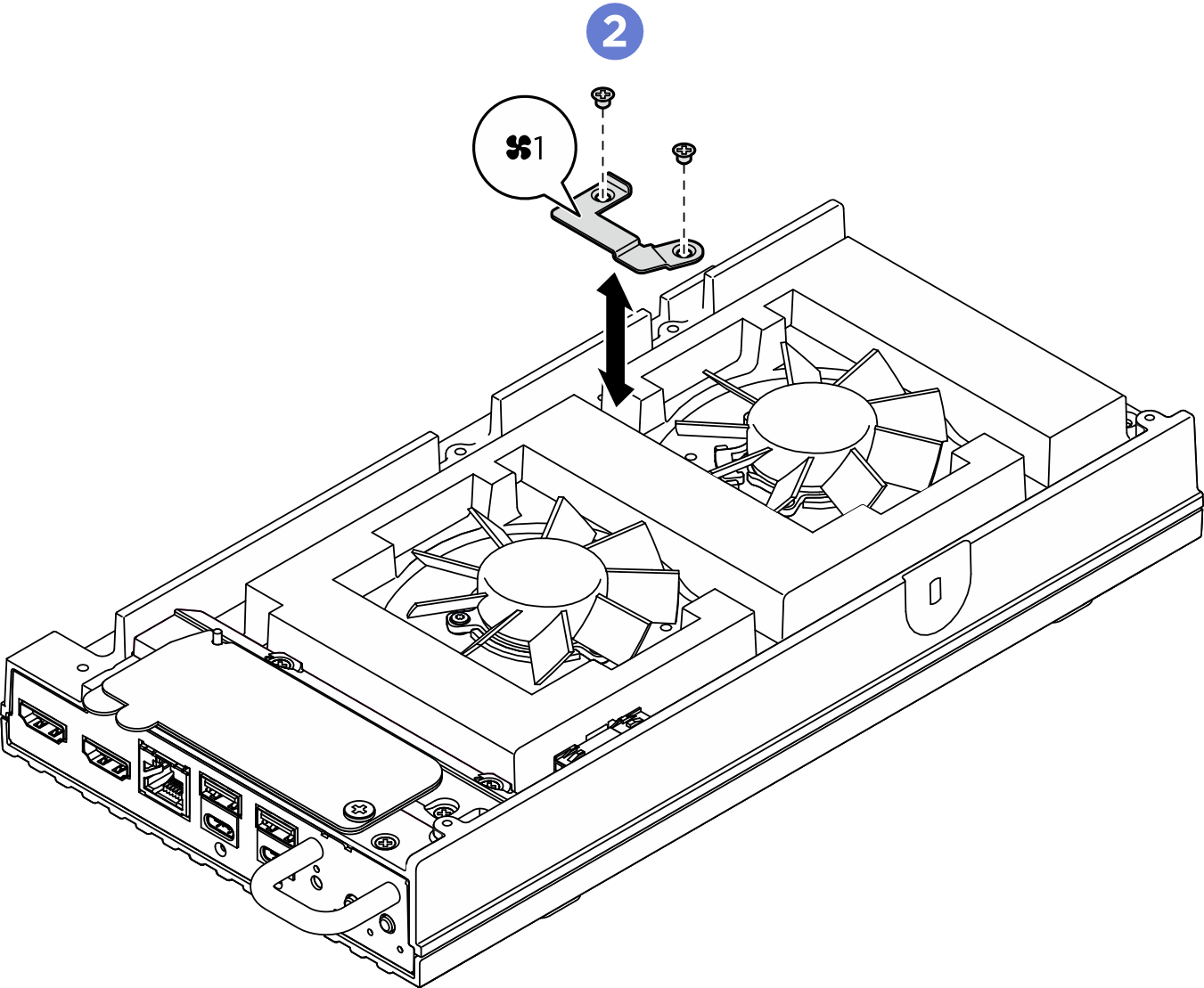

      圖 2. 風扇模組 1 纜線托架

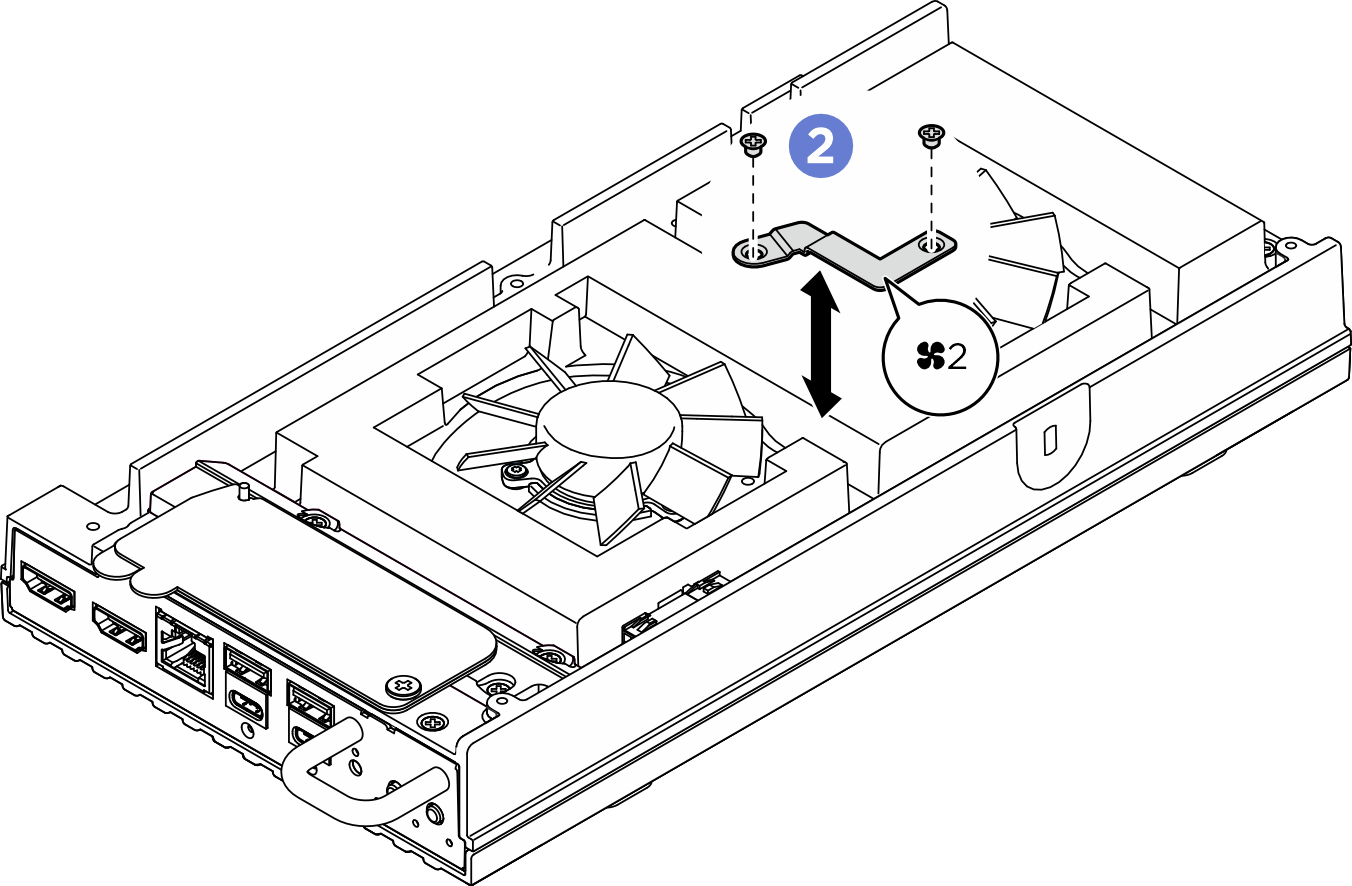

      圖 3. 風扇模組 2 纜線托架

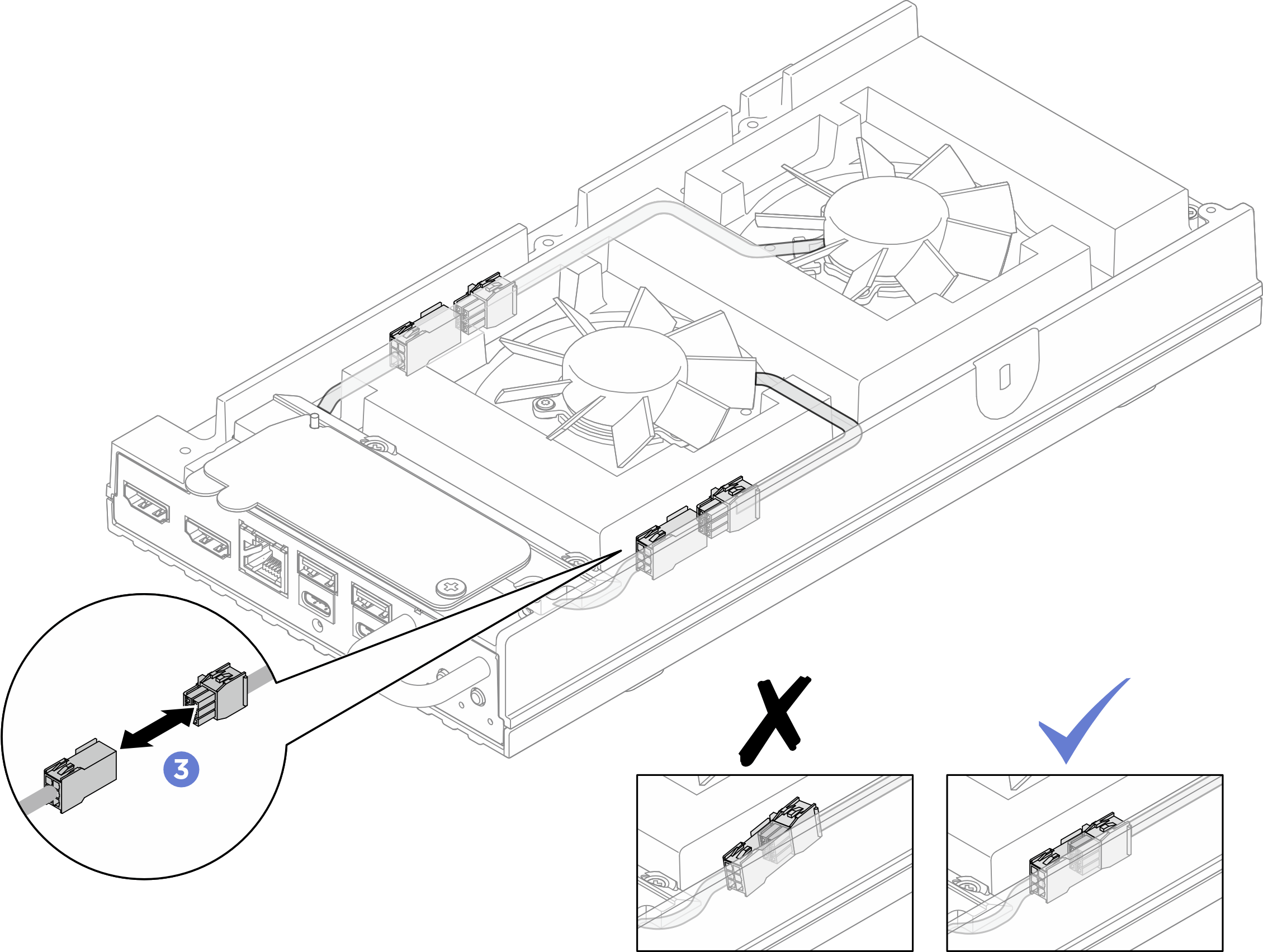

   3. 將風扇橋接纜線連接到風扇模組纜線。
   4. 風扇橋接纜線和風扇模組纜線上貼有標籤。進行纜線佈線之前，請先將標籤捲繞在纜線上。
      圖 4. 將標籤捲繞在纜線上


   5. 如圖所示，將帶有捲繞標籤的纜線壓入上蓋上的纜線插槽中。確保風扇模組 1 的纜線固定在泡棉和機箱之間。
      圖 5. 風扇纜線佈線



      註

      確保將接頭壓入插槽，以免干擾風扇罩。




   註

   如有需要，請重複該程序以安裝另一個風扇模組。
