Установка модуля вентилятора

В этом разделе приведены инструкции по установке модуля вентилятора.

Об этой задаче

S002

ОСТОРОЖНО

Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.

S017

ОСТОРОЖНО

Рядом находятся опасные движущиеся лопасти вентилятора. Не касайтесь их пальцами или другими частями тела.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Коснитесь антистатической упаковкой, в которой находится компонент, любой неокрашенной металлической поверхности на сервере, а затем извлеките его из упаковки и разместите его на антистатической поверхности.

Процедура

1. Выполните подготовительные действия для этой задачи.
   1. Если узел был установлен в корпусе, снимите кожух вентилятора для монтажа в стойке. См. раздел Снятие кожуха вентилятора для монтажа в стойке.
2. Найдите гнездо вентилятора на верхнем кожухе, чтобы установить модуль вентилятора. См. раздел Нумерация вентиляторов компьютера.
3. Установите модуль вентилятора.
   1. Совместите модуль вентилятора с гнездом вентилятора на верхнем кожухе, затем затяните три винта, чтобы зафиксировать модуль вентилятора.
      Прим.

      Проложите кабель модуля вентилятора через направляющий паз, как показано на рисунке.

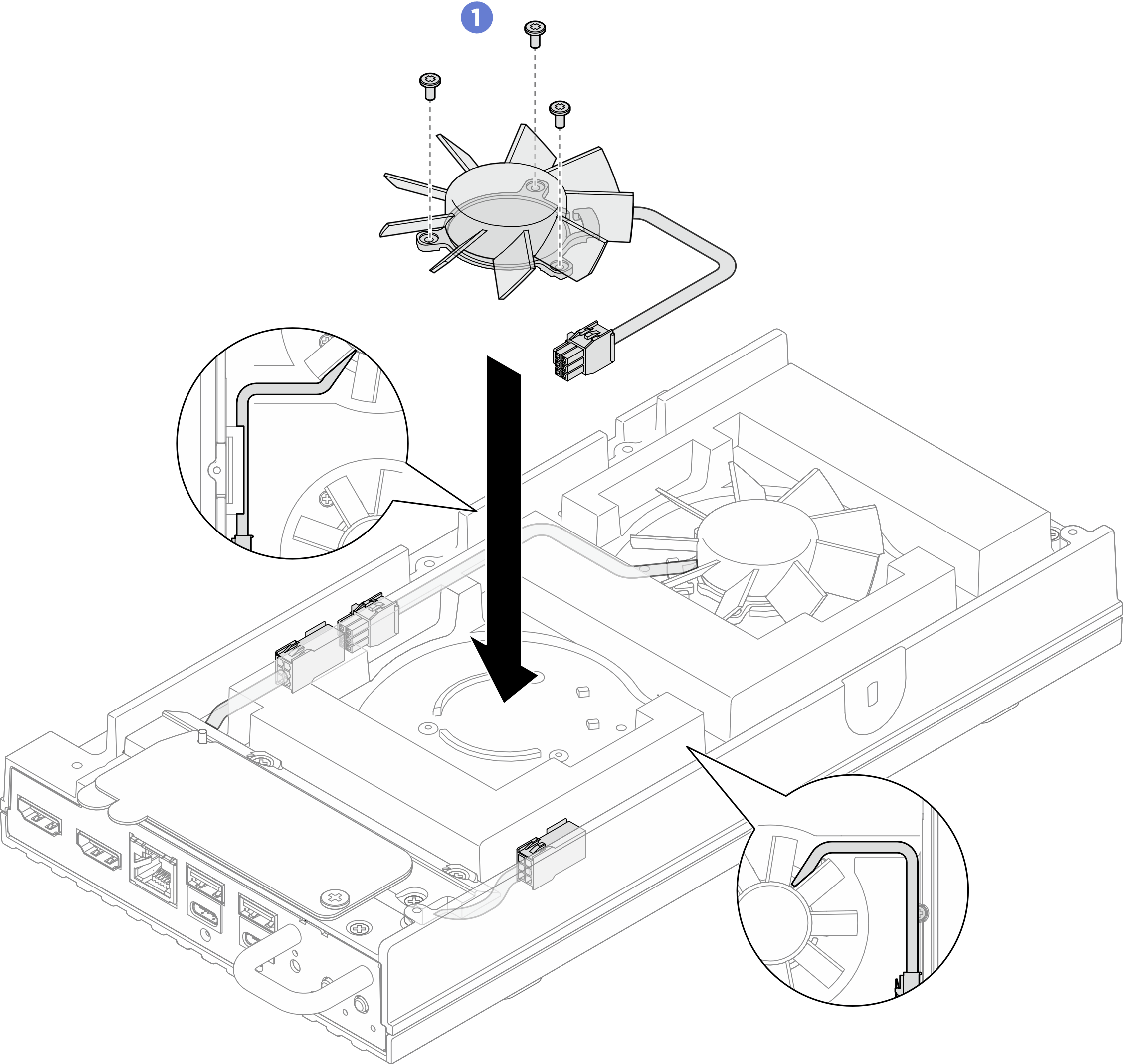

      Рис. 1. Установка модуля вентилятора


   2. Совместите скобу кабеля модуля вентилятора с гнездом на верхнем кожухе, затем затяните два винта, чтобы зафиксировать скобу кабеля модуля вентилятора.

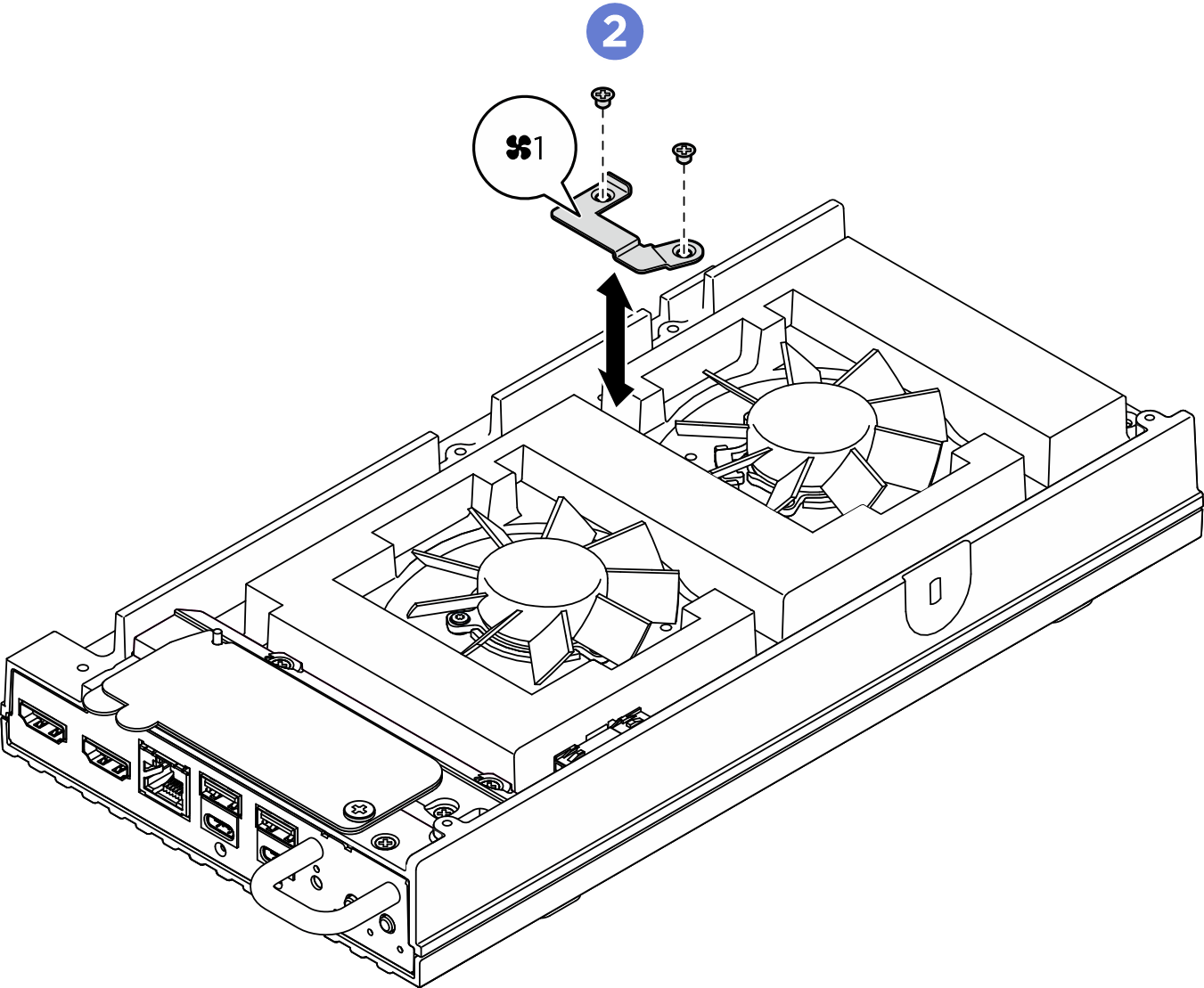

      Рис. 2. Скоба кабеля модуля вентилятора 1

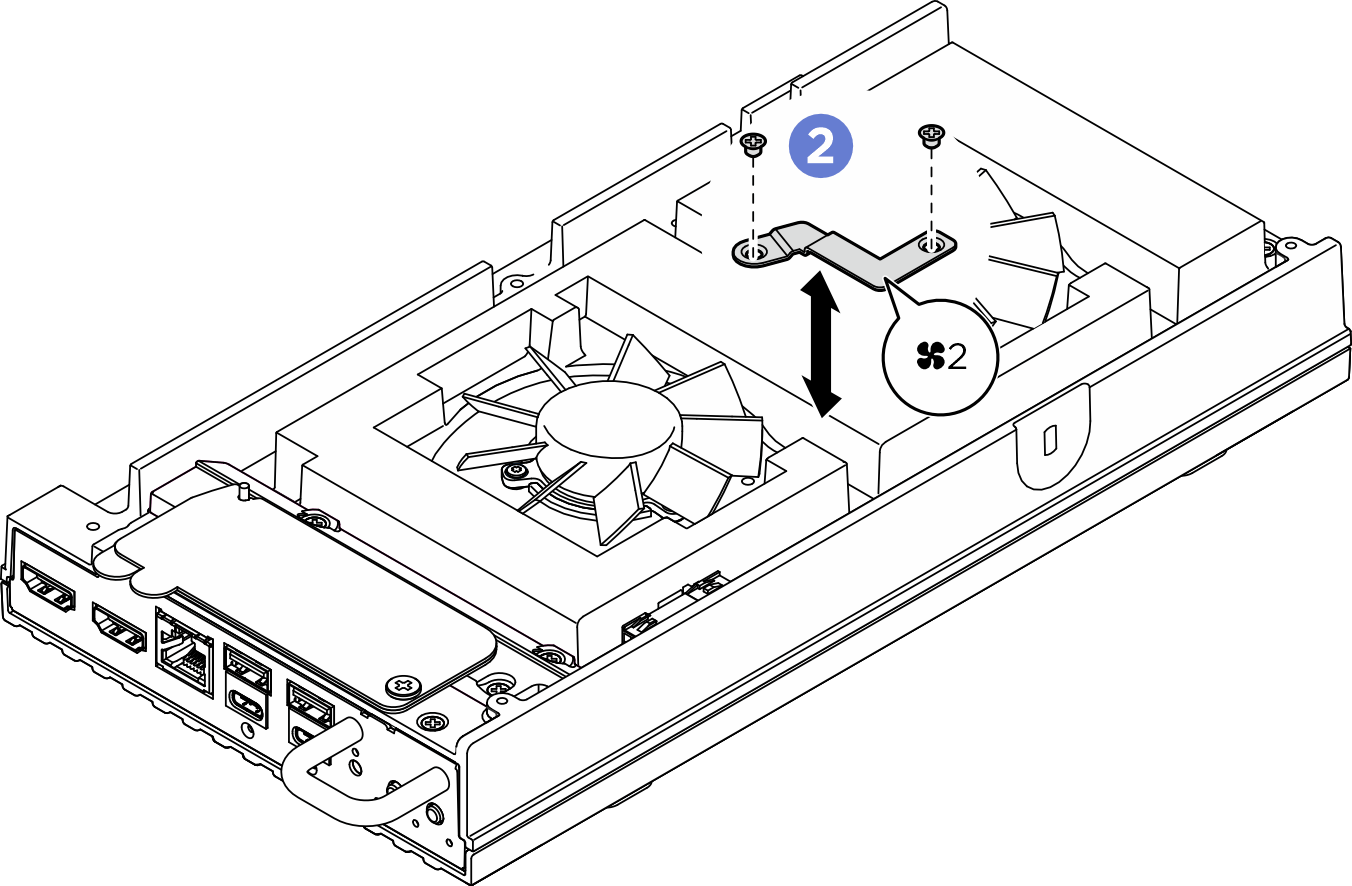

      Рис. 3. Скоба кабеля модуля вентилятора 2

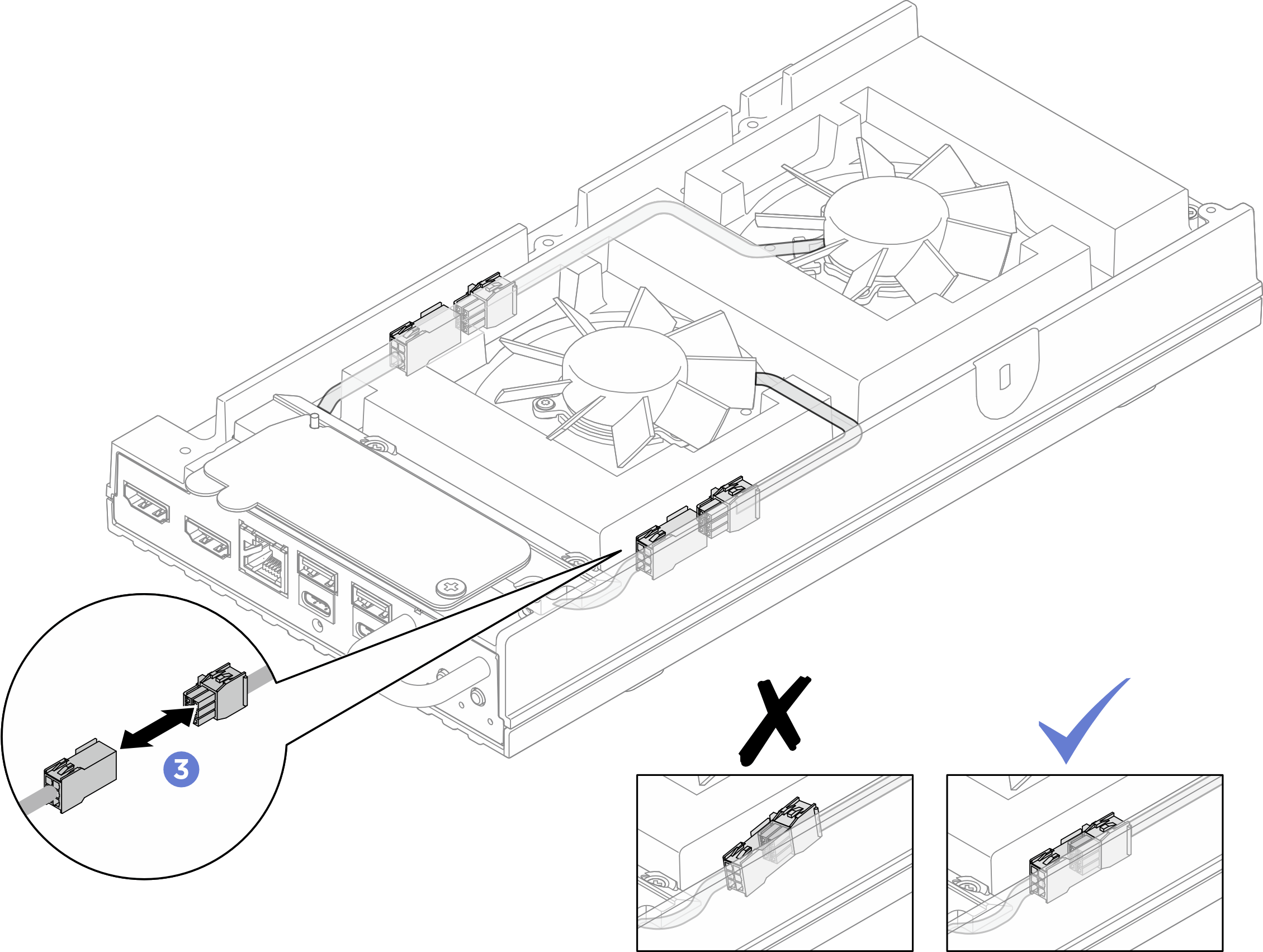

   3. Подключите кабель моста вентилятора к кабелю модуля вентилятора.
   4. На кабелях мостов вентиляторов и кабелях модулей вентиляторов есть наклейки. Перед прокладкой кабелей обмотайте наклейку вокруг кабеля по всей длине.
      Рис. 4. Обмотка наклейки вокруг кабеля


   5. Вставьте кабели с обмотанными наклейками в гнездо для кабеля на верхнем кожухе, как показано на рисунке. Убедитесь, что кабель модуля вентилятора 1 закреплен между поролоном и рамой.
      Рис. 5. Прокладка кабелей вентилятора



      Прим.

      Вставьте разъемы в гнездо, чтобы они не мешали кожуху вентилятора.




   Прим.

   При необходимости повторите процедуру для установки другого модуля вентилятора.
