Снятие модуля вентилятора

В этом разделе приведены инструкции по снятию модуля вентилятора.

Об этой задаче

S002

ОСТОРОЖНО

Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.

S009

ОСТОРОЖНО

Во избежание травмы перед извлечением вентилятора из устройства отключите кабели вентилятора.

S017

ОСТОРОЖНО

Рядом находятся опасные движущиеся лопасти вентилятора. Не касайтесь их пальцами или другими частями тела.

S033

ОСТОРОЖНО

Опасная энергия. Электрическое напряжение при закорачивании металлическим предметом может вызвать нагрев, который может привести к разбрызгиванию металла и (или) ожогам.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Если узел установлен в корпус или крепление, извлеките его из корпуса или крепления. См. раздел Инструкции по настройке.

Процедура

1. Выполните подготовительные действия для этой задачи.
   1. Снимите кожух вентилятора для монтажа на столе. См. раздел Снятие кожуха вентилятора.
2. Найдите на верхнем кожухе гнездо вентилятора, чтобы снять модуль вентилятора. Дополнительные сведения см. в разделе Нумерация вентиляторов компьютера.
3. Снимите модуль вентилятора.
   Прим.

   При необходимости повторите приведенные ниже действия для другого вентилятора, который требуется снять.

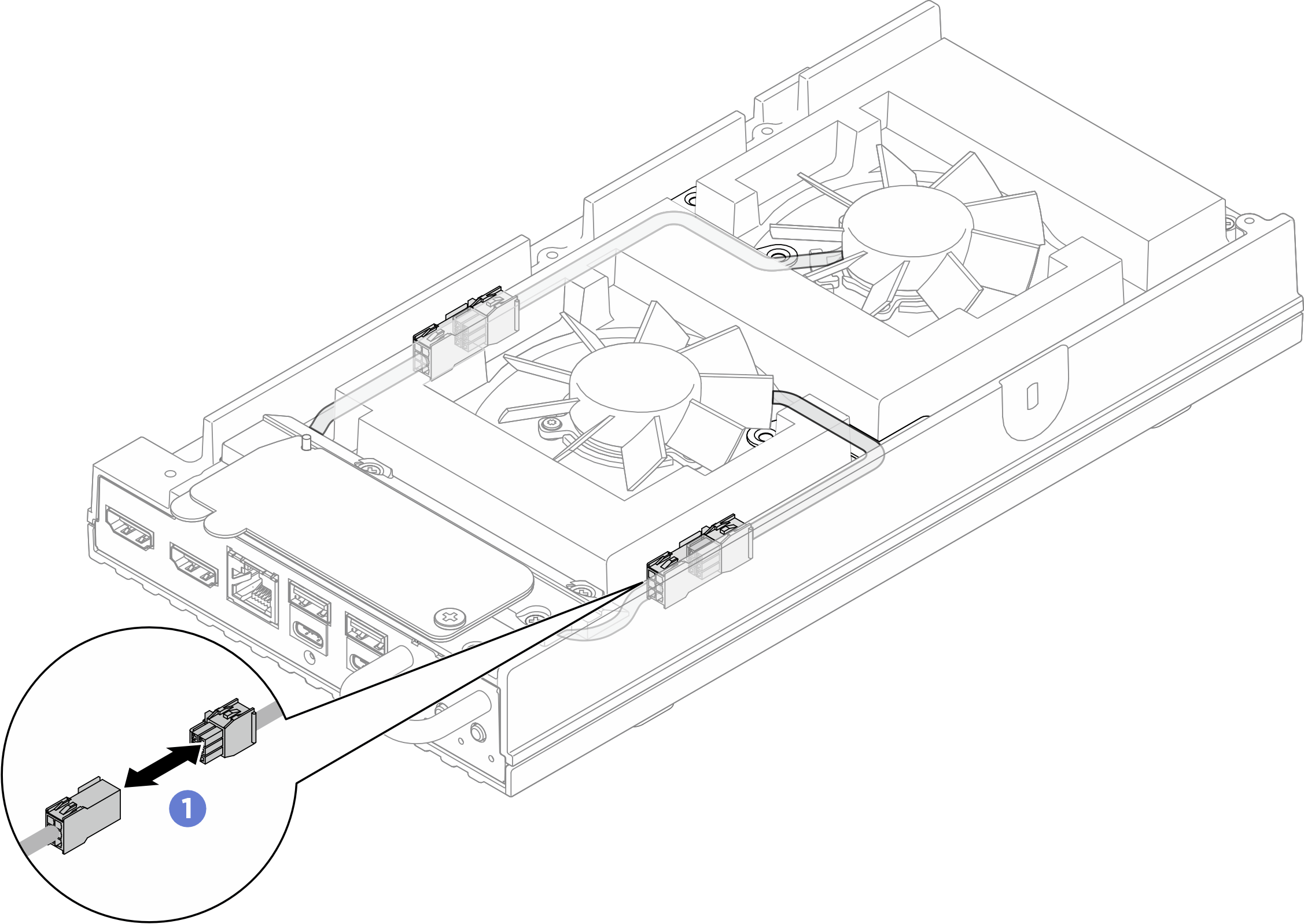

   1. Отключите кабель модуля вентилятора от разъема.
      Рис. 1. Отключение кабеля моста вентилятора


   2. Отверните два винта, фиксирующих скобу кабеля модуля вентилятора, и снимите скобу с сервера.
      Рис. 2. Расположение винтов скобы вентилятора 1



      Рис. 3. Расположение винтов скобы вентилятора 2

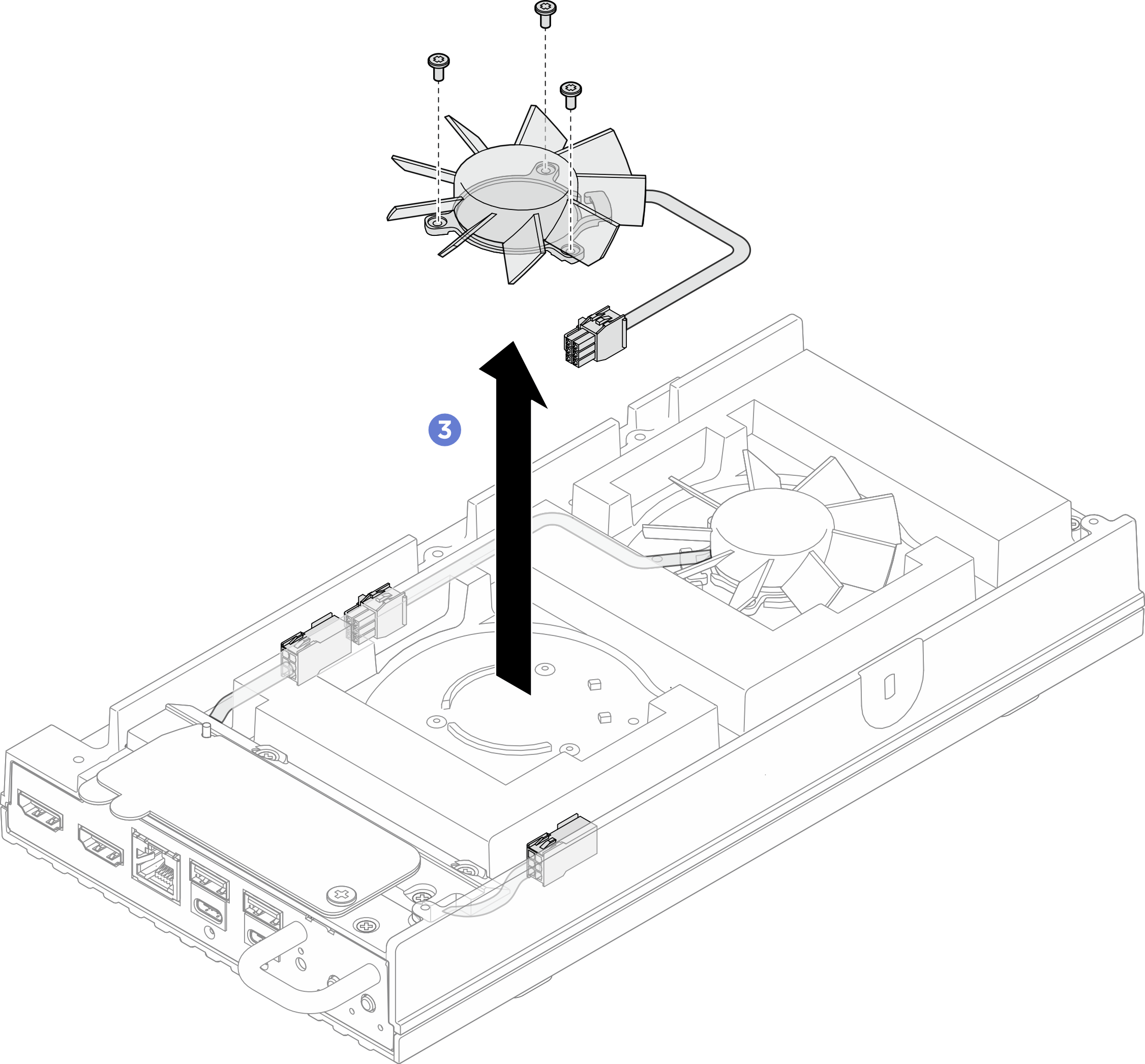

   3. Открутите три винта, которыми модуль вентилятора крепится к верхнему кожуху. Затем аккуратно поднимите модуль вентилятора.
      Рис. 4. Снятие модуля вентилятора
