卸下风扇模块

按照本节中的说明卸下风扇模块。

关于本任务

S002

警告

设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。

S009

警告

为了避免人身伤害，请先拔下风扇线缆，然后再从设备上卸下风扇。

S017

警告

附近有危险的活动扇叶。请勿用手指或身体其他部位与其接触。

S033

警告

当前能级可能构成危险。电压已达到危险等级，如发生金属性短路，可能因热量释放而造成金属喷溅和/或烧伤。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 关闭服务器和外围设备的电源，然后拔下电源线和所有外部线缆。请参阅关闭服务器电源。

• 如果节点安装在机柜或底座中，请从机柜或底座中卸下节点。请参阅配置指南。

过程

1. 为本任务做好准备。
   1. 卸下桌面安装风扇护罩。请参阅卸下风扇护罩。
2. 找到顶盖上的风扇插槽以卸下风扇模块。请参阅系统风扇编号，了解更多详细信息。
3. 卸下风扇模块。
   注

   如有必要，对要卸下的另一个风扇重复以下过程。
   1. 从接口上拔下风扇模块线缆。

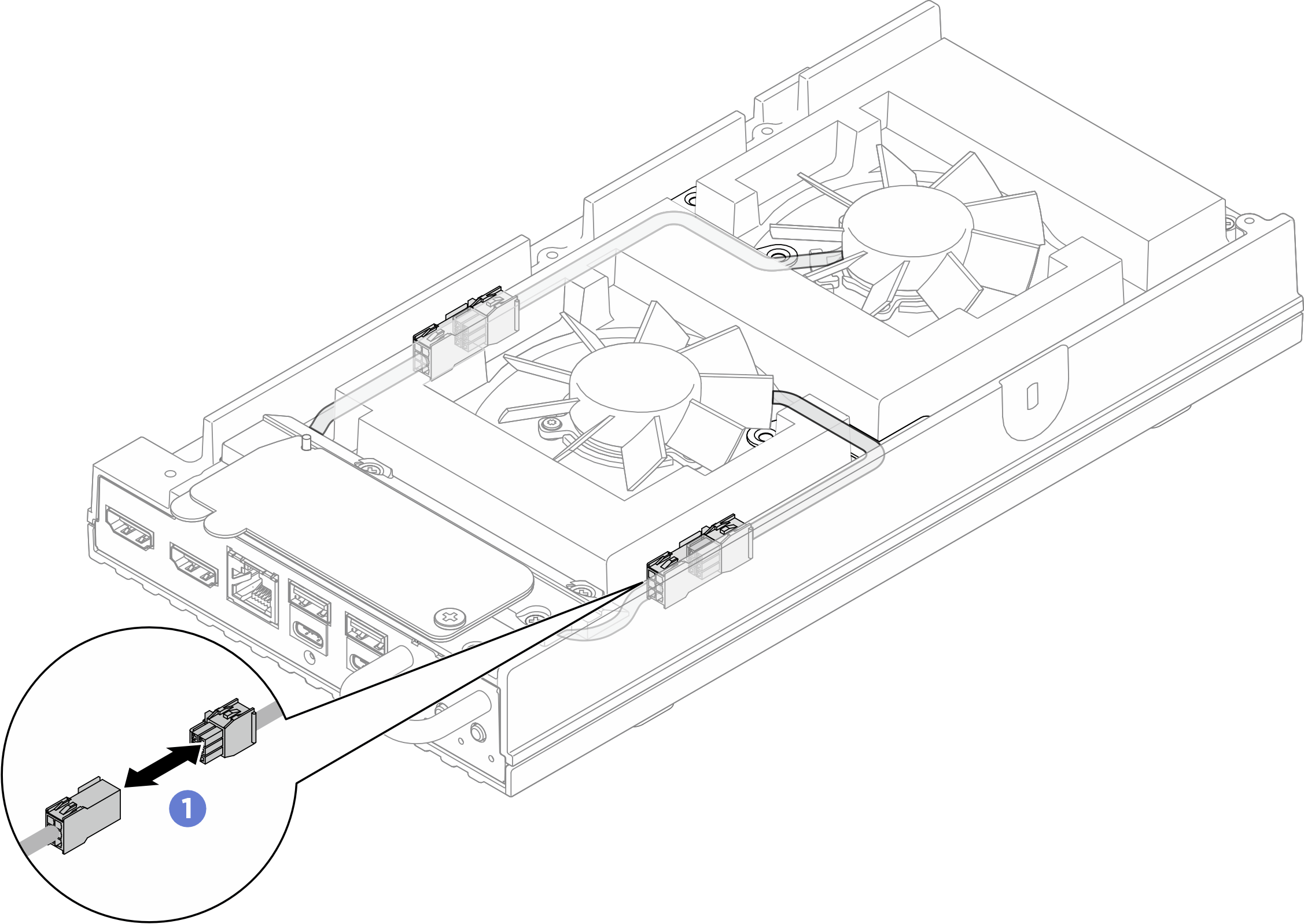

      图 1. 拔下风扇桥接线缆


   2. 卸下固定风扇模块线缆支架的两颗螺钉；然后，从服务器上卸下风扇模块线缆支架。

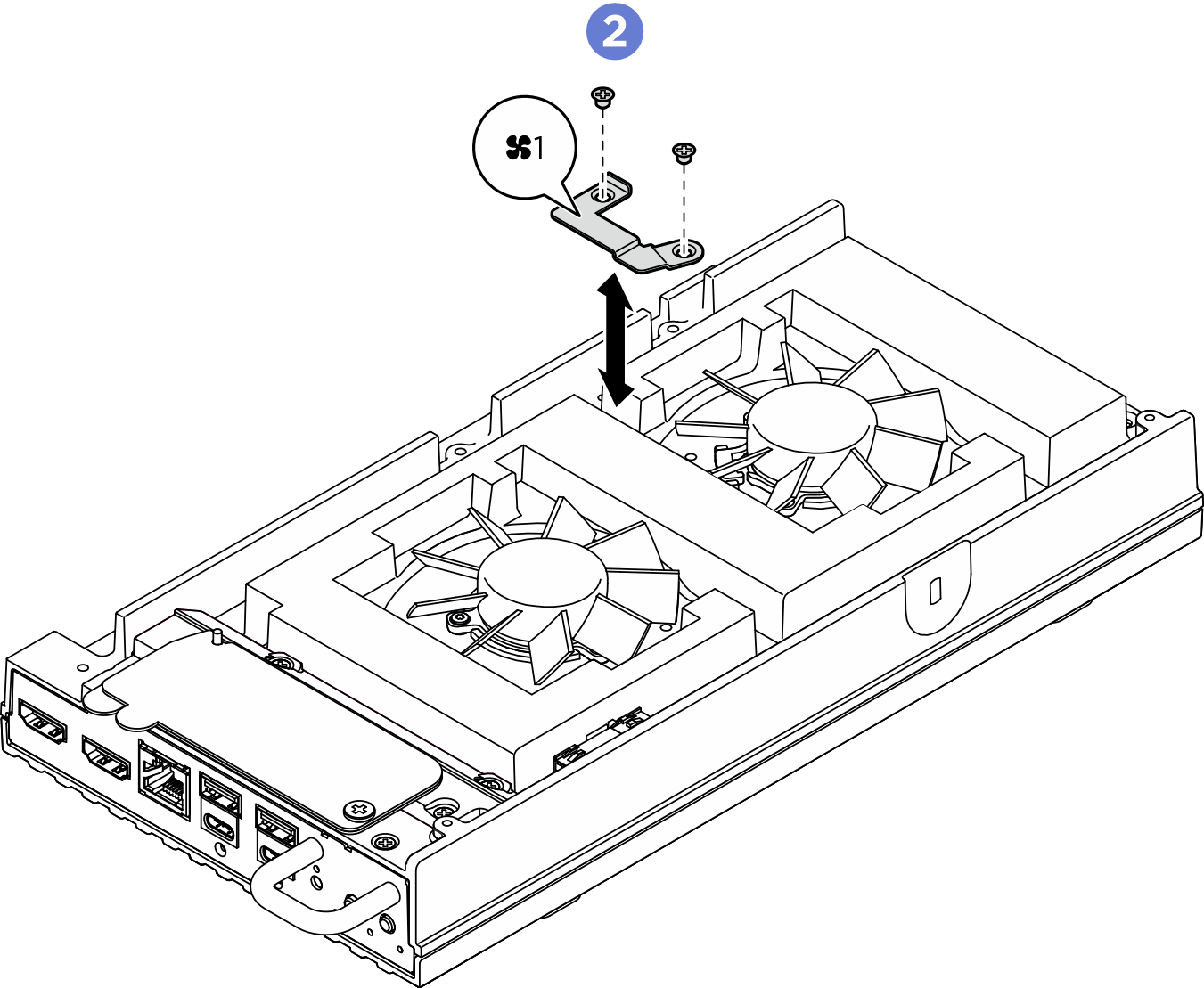

      图 2. 风扇 1 支架的螺钉位置

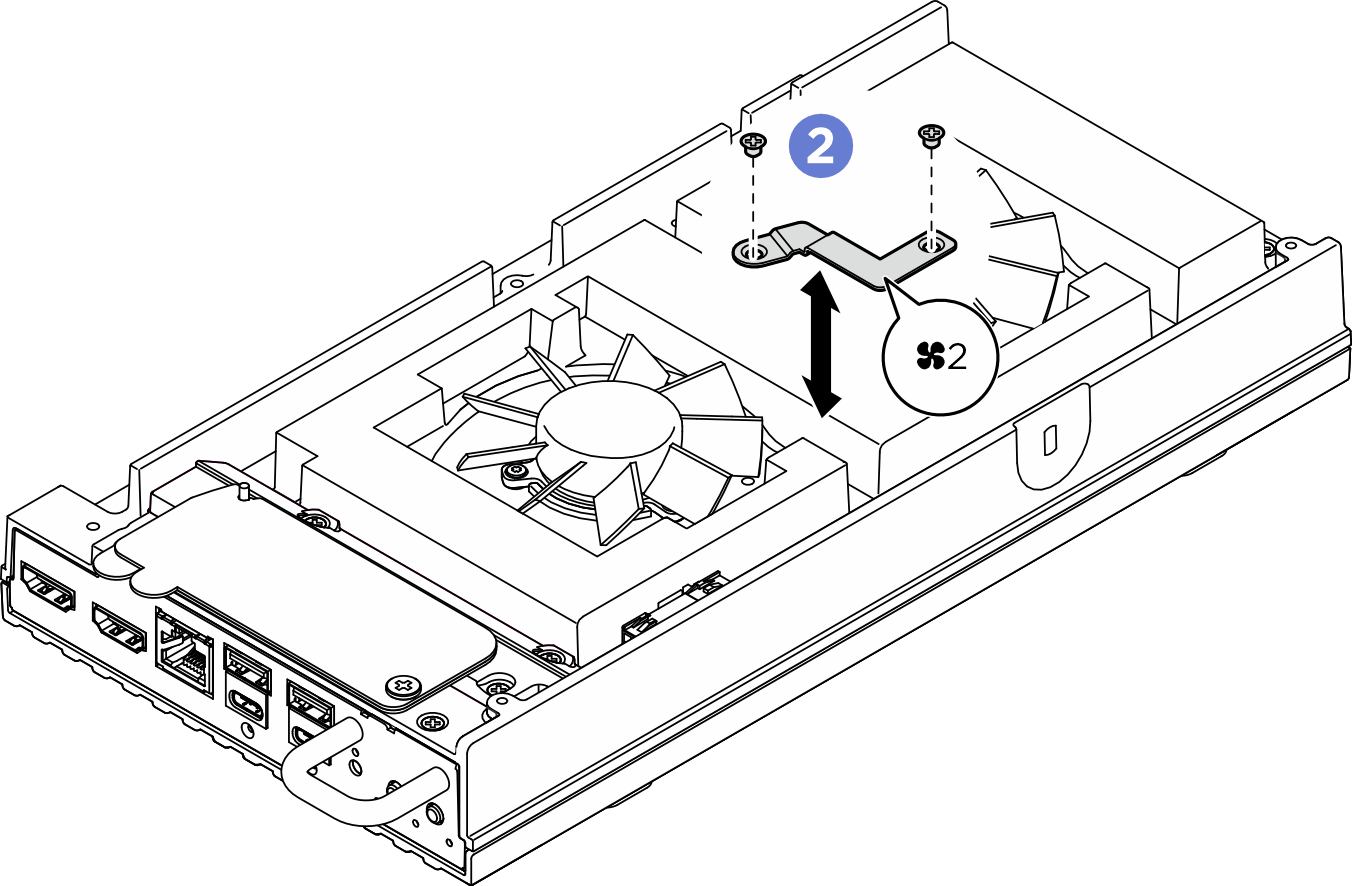

      图 3. 风扇 2 支架的螺钉位置


   3. 卸下将风扇模块固定到顶盖的三颗螺钉；然后，轻轻提起风扇模块。

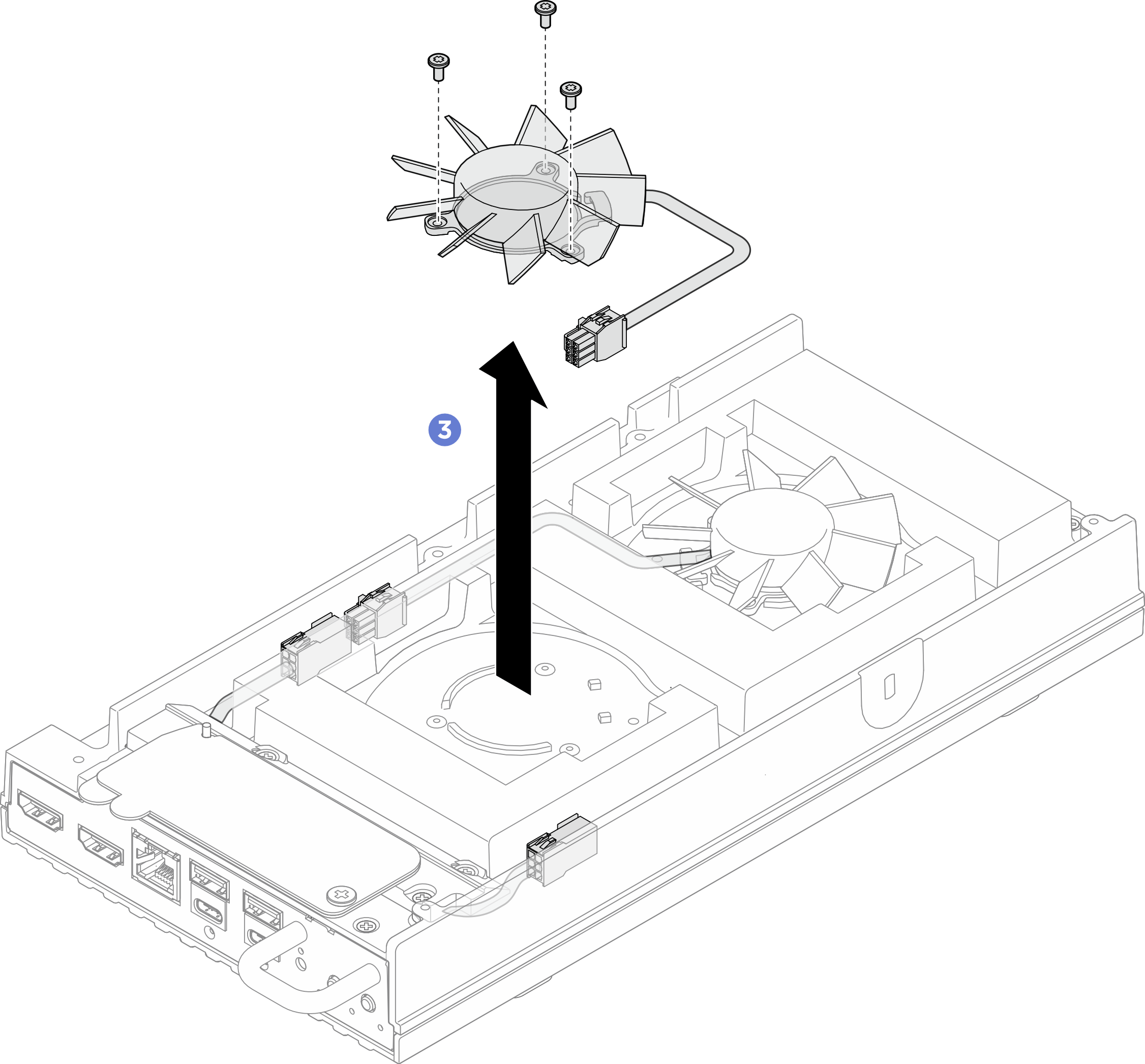

      图 4. 卸下风扇模块
