Rimozione di un modulo della ventola

Seguire le istruzioni riportate in questa sezione per rimuovere un modulo di una ventola.

Informazioni su questa attività

S002

Avvertenza

Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

S009

Avvertenza

Per evitare lesioni personali, scollegare i cavi della ventola prima di rimuovere la ventola dal dispositivo.

S017

Avvertenza

Prossimità a pale di ventole in movimento. Tenere lontane dita e altre parti del corpo.

S033

Avvertenza

Presenza di energia pericolosa. Le tensioni con energia pericolosa possono causare il surriscaldamento in caso di cortocircuito con parti metalliche, provocando scintille, ustioni o entrambi i problemi.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Se il nodo è installato in un enclosure o montato, rimuovere il nodo dall'enclosure o dal sistema di montaggio. Vedere Guida alla configurazione.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Rimuovere la copertura della ventola per il montaggio su scrivania. Vedere Rimozione della copertura della ventola.
2. Individuare lo slot della ventola sul coperchio superiore per rimuovere il modulo della ventola. Per ulteriori dettagli, vedere Numerazione delle ventole di sistema.
3. Rimuovere il modulo della ventola.
   Nota

   Se necessario, ripetere le procedure riportate di seguito per l'altra ventola da rimuovere.
   1. Scollegare il cavo del modulo della ventola dal relativo connettore.

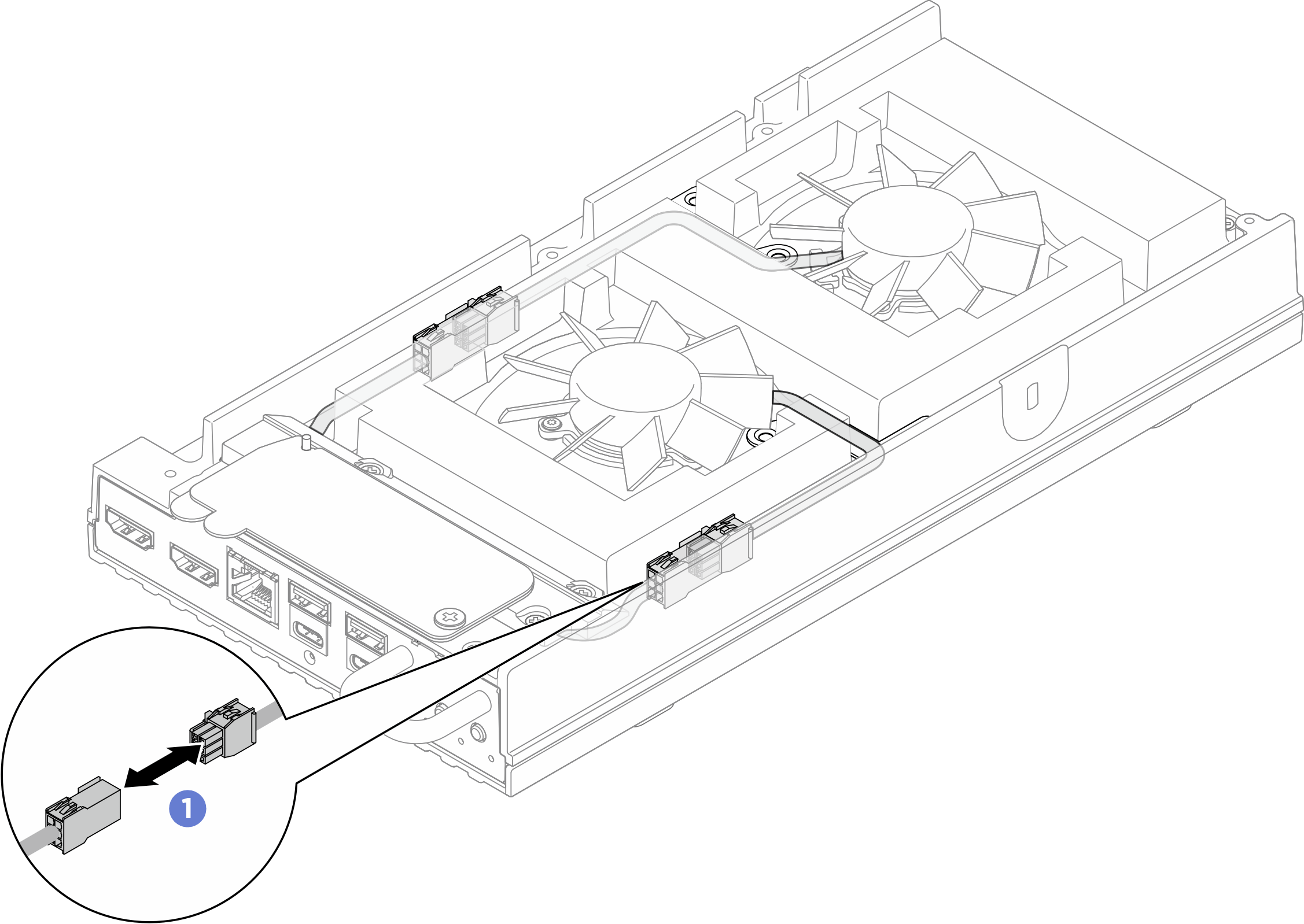

      Figura 1. Scollegamento del cavo del bridge della ventola


   2. Rimuovere le due viti che fissano la staffa del cavo del modulo della ventola, quindi rimuovere la staffa dal server.
      Figura 2. Posizione delle viti della staffa della ventola 1



      Figura 3. Posizione delle viti della staffa della ventola 2


   3. Rimuovere le tre viti che fissano il modulo della ventola al coperchio superiore, quindi sollevare delicatamente il modulo della ventola.

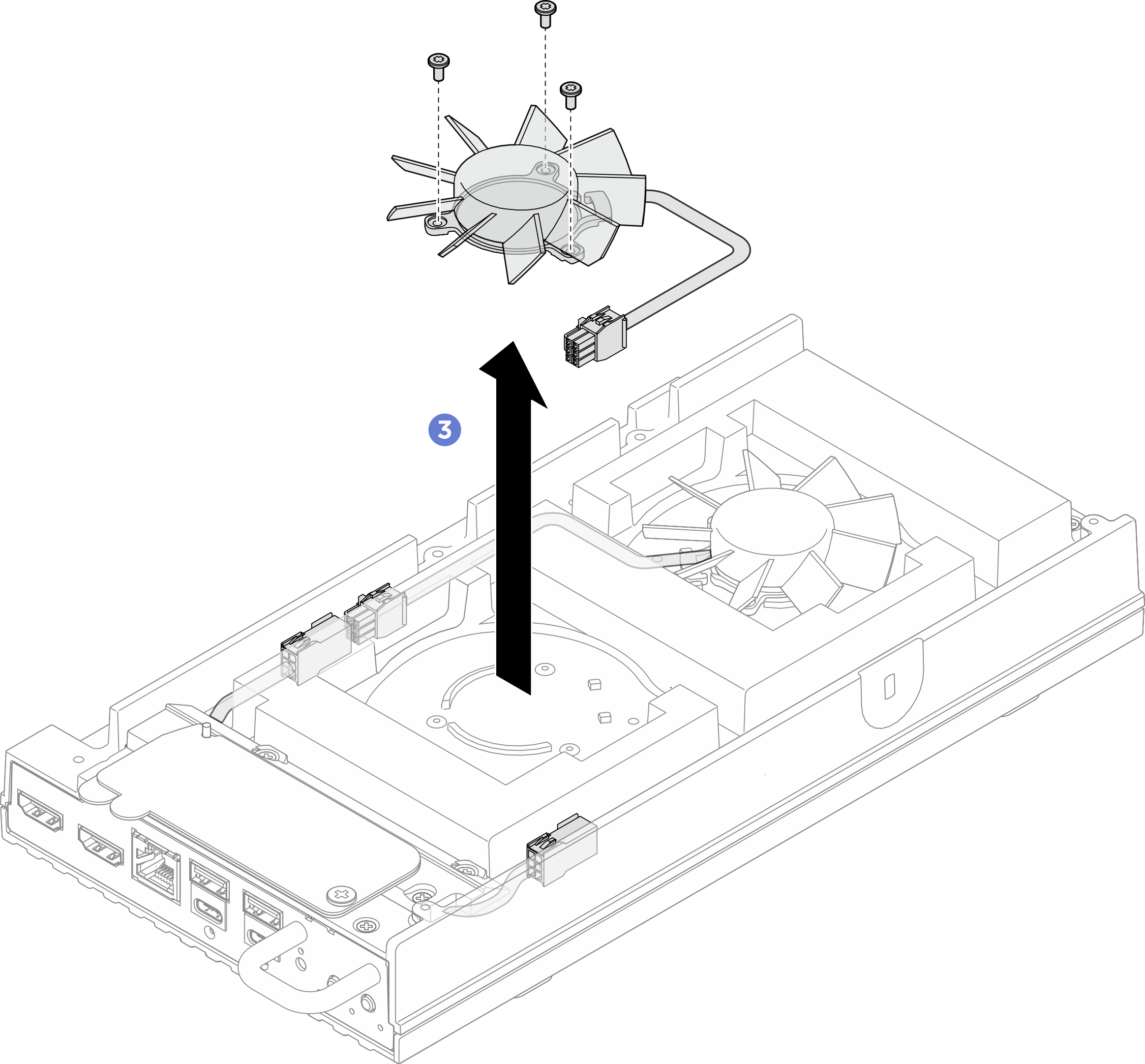

      Figura 4. Rimozione del modulo della ventola
