Remover um módulo de ventilador

Siga as instruções nesta seção para remover um módulo de ventilador.

Sobre esta tarefa

S002

CUIDADO

O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

S009

CUIDADO

Para evitar lesões corporais, desconecte os cabos do ventilador antes de remover o ventilador do dispositivo.

S017

CUIDADO

Lâminas móveis do ventilador perigosas nas proximidades. Mantenha os dedos e outras partes do corpo a distância.

S033

CUIDADO

Energia perigosa presente. Voltagens com energia perigosa podem provocar aquecimento quando em curto-circuito com metal, o que pode resultar no derretimento do metal e/ou queimaduras.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Se o nó estiver instalado em um gabinete ou montado, remova o nó do gabinete ou da montagem. Consulte Guia de configuração.

Procedimento

1. Faça as preparações para essa tarefa.
   1. Remova a cobertura do ventilador para montagem em desktop. Consulte Remover uma cobertura do ventilador.
2. Localize o slot do ventilador na tampa superior para remover o módulo do ventilador. Consulte Numeração dos ventiladores do sistema para obter mais detalhes.
3. Remova o módulo de ventilador.
   Nota

   Se necessário, repita os procedimentos abaixo para o outro ventilador a ser removido.

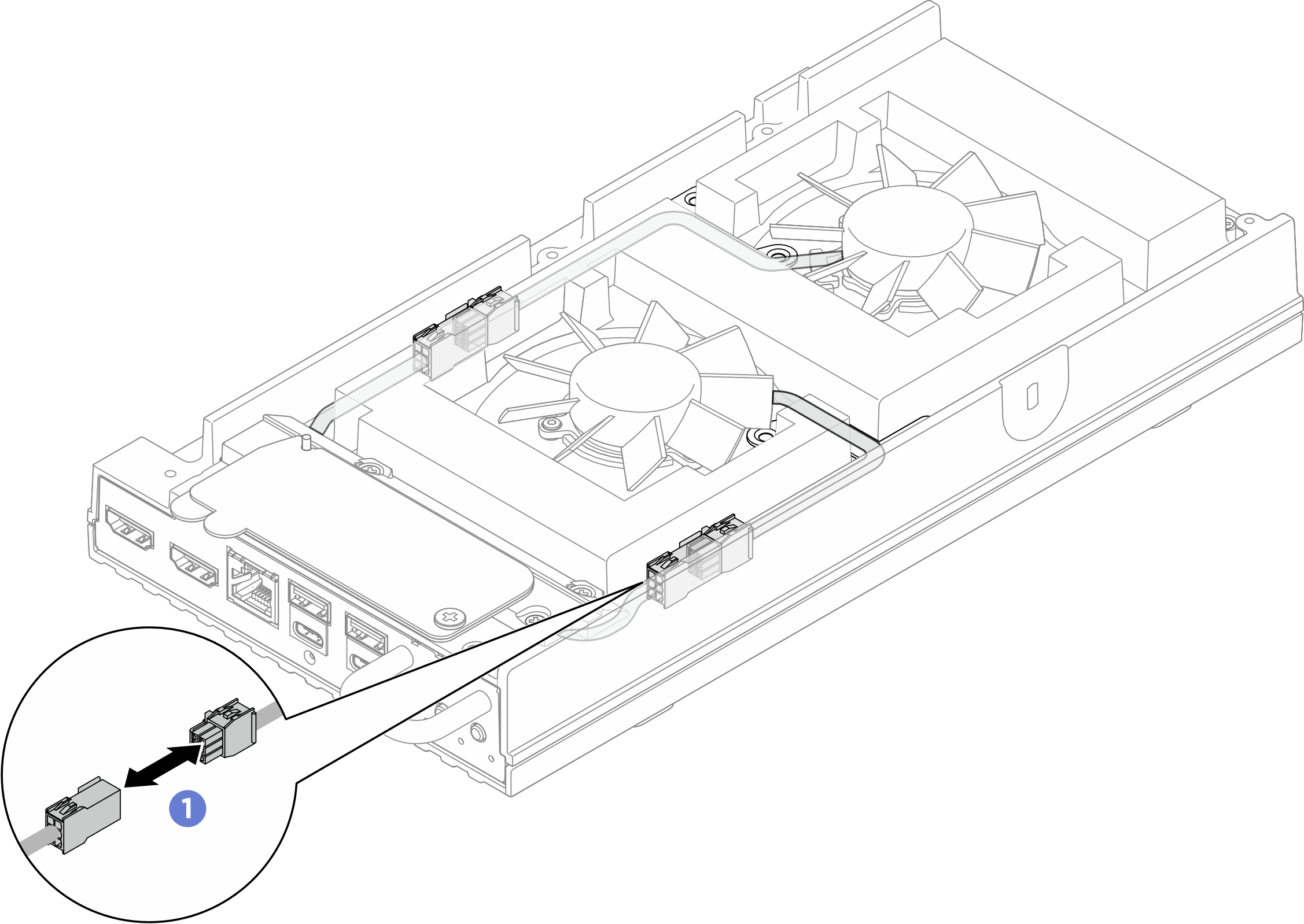

   1. Desconecte o cabo do módulo do ventilador do conector.
      Figura 1. Desconexão do cabo de ponte do ventilador


   2. Remova os dois parafusos que fixam o suporte de cabo do módulo do ventilador. Em seguida, remova o suporte de cabo do módulo do ventilador do servidor.
      Figura 2. Localização do parafuso do suporte do ventilador 1



      Figura 3. Localização do parafuso do suporte do ventilador 2

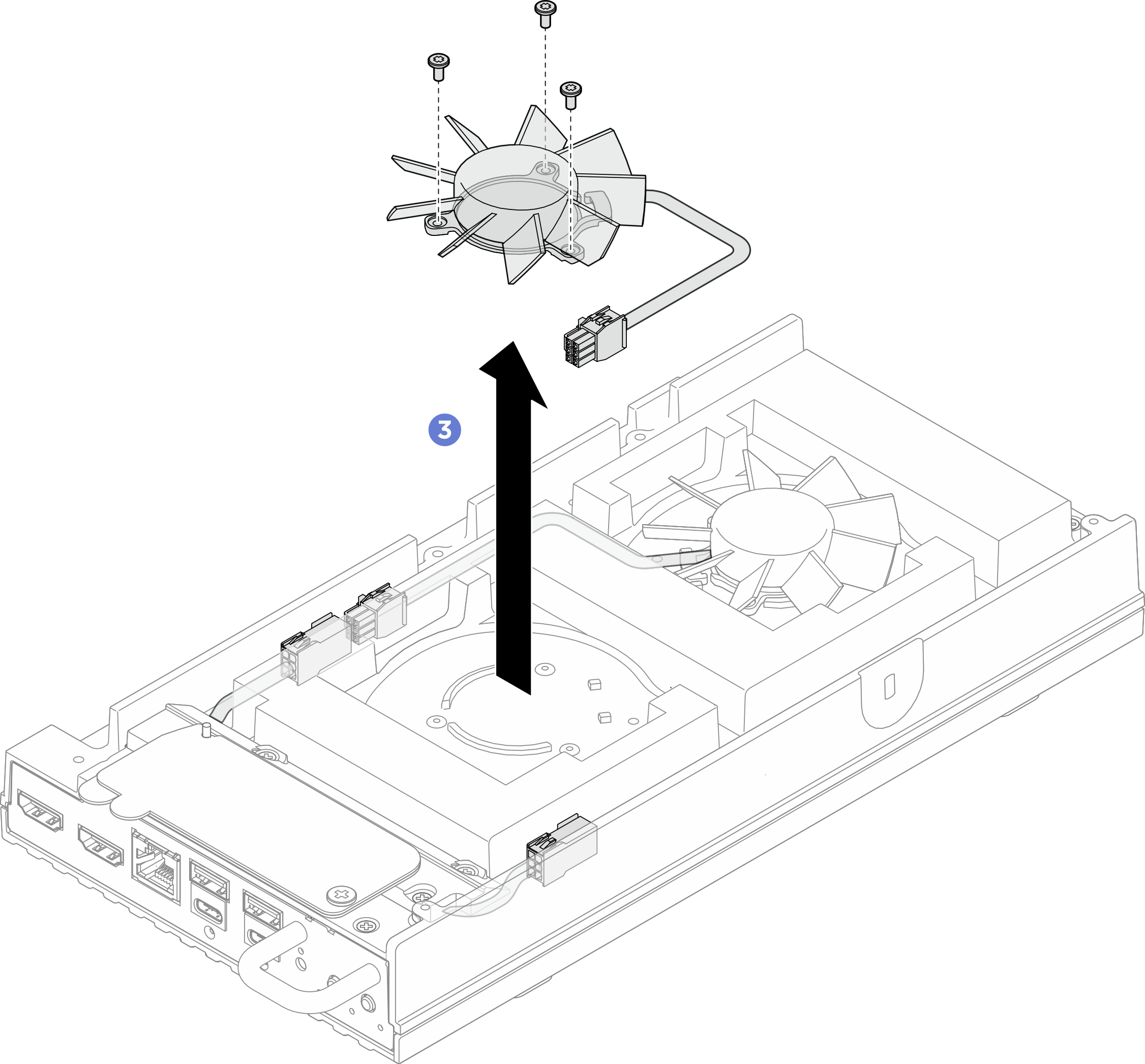

   3. Remova os três parafusos que prendem o módulo do ventilador à tampa superior. Em seguida, levante com cuidado o módulo do ventilador.
      Figura 4. Removendo o módulo de ventilador
