Extracción de un módulo de ventilador

Siga las instrucciones que aparecen en esta sección para quitar un módulo de ventilador.

Acerca de esta tarea

S002
disconnect all power
PRECAUCIÓN
El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.
S009
Attention
PRECAUCIÓN
Para evitar daños personales, antes de quitar el ventilador del dispositivo, desconecte los cables del ventilador.
S017
moving parts
PRECAUCIÓN
Hay aspas de ventilador en movimiento peligrosas cerca. Mantenga alejados los dedos y otras partes del cuerpo.
S033
240VA shock hazard
PRECAUCIÓN

Peligro con la energía. Los voltajes con energía peligrosa pueden provocar calentamiento cuando se ocasiona un cortocircuito con metales. Esto puede dar como resultado metales esparcidos, quemaduras o ambos.

Atención

Procedimiento

  1. Prepárese para esta tarea.
    1. Quite la cubierta del ventilador de montaje en escritorio. Consulte Extracción de una cubierta del ventilador.
  2. Localice la ranura del ventilador en la cubierta superior para extraer el módulo de ventilador. Consulte Numeración de los ventiladores del sistema para obtener información más detallada.
  3. Extraiga el módulo de ventilador.
    Nota
    Si es necesario, repita los procedimientos que se indican a continuación con el otro ventilador que desee extraer.

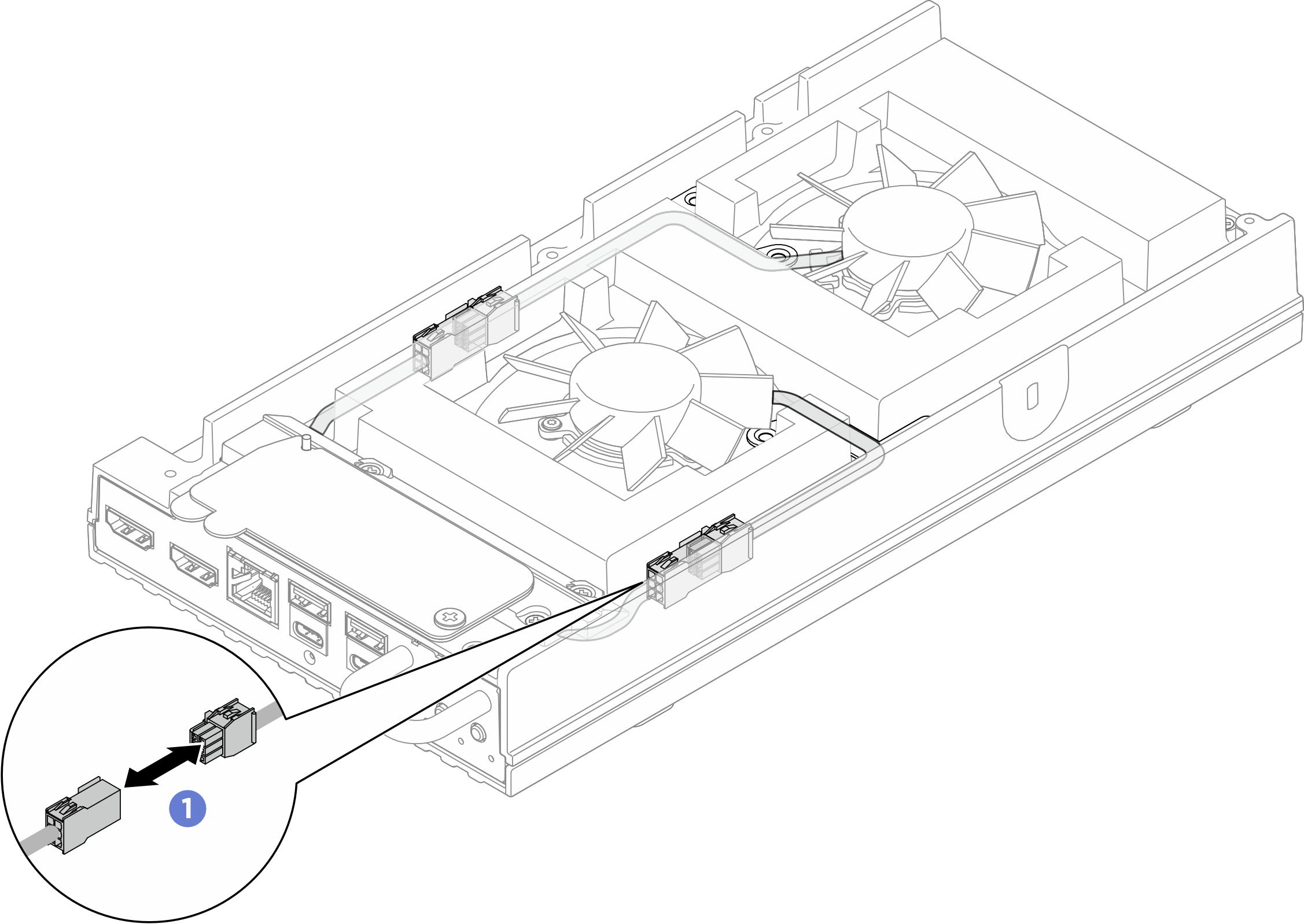

    1. Desconecte el cable del módulo de ventilador de su conector.
      Figura 1. Desconexión del cable del puente del ventilador

    2. Quite los dos tornillos que fijan la abrazadera del cable del módulo de ventilador y, a continuación, quite la abrazadera del cable del módulo de ventilador del servidor.
      Figura 2. Ubicación del tornillo del soporte del ventilador 1

      Figura 3. Ubicación del tornillo del soporte del ventilador 2

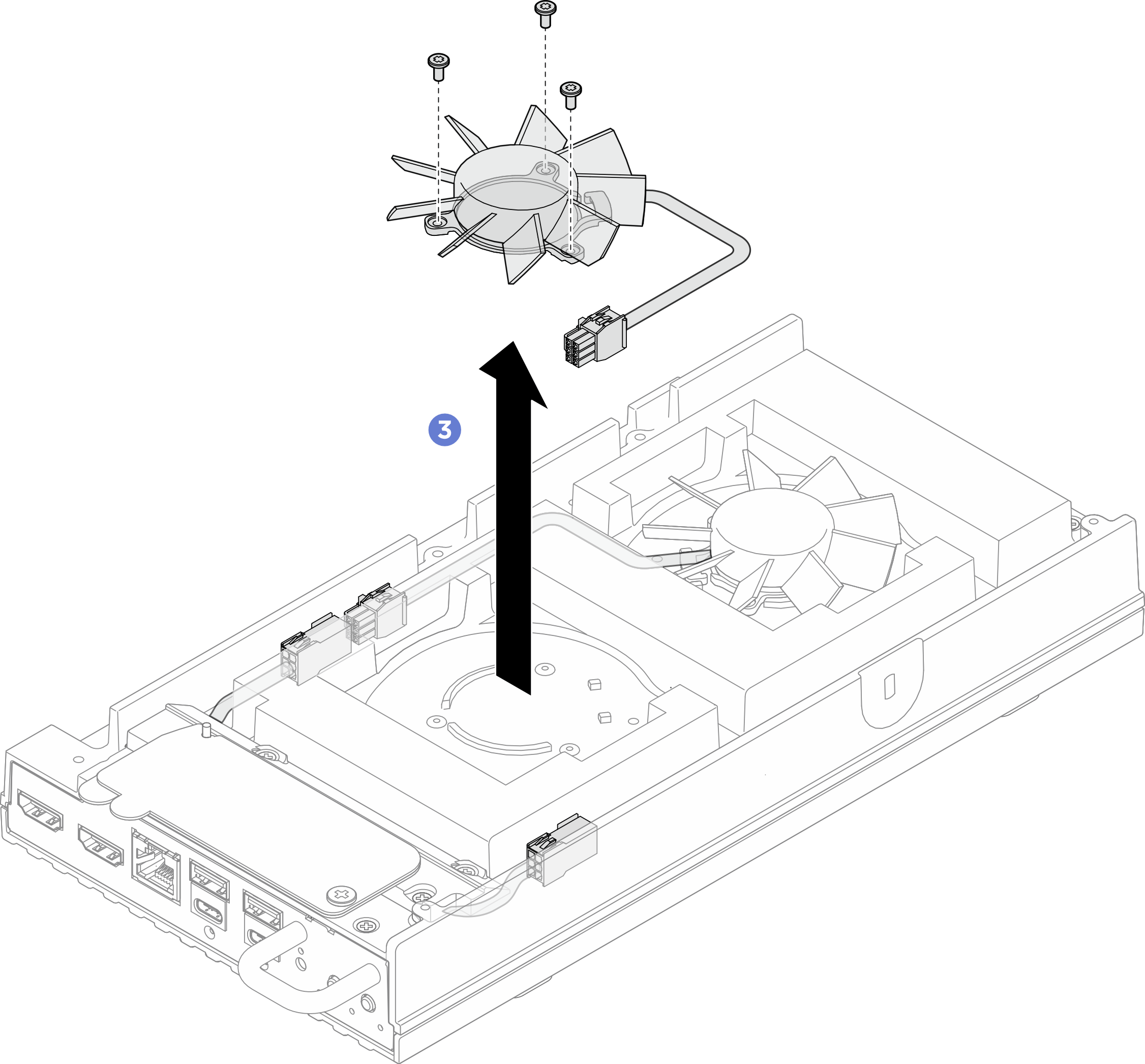

    3. Quite los tres tornillos que fijan el módulo de ventilador a la cubierta superior y, a continuación, levante suavemente el módulo de ventilador.
      Figura 4. Extracción del módulo de ventilador

Después de finalizar

  1. Instale una unidad de sustitución o una cubierta de ventilador de montaje en bastidor antes de instalar el nodo en el alojamiento.

  2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
