ファン・モジュールの取り外し

ファン・モジュールを取り外すには、このセクションの説明に従ってください。

このタスクについて

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

S009

注意

けがを避けるため、ファンをデバイスから取り外す場合はファンのケーブルを先に外してください。

S017

注意

ファンの羽根が近くにあります。指や体の他の部分が触れないようにしてください。

S033

注意

危険な電力が存在します。金属とショートさせると熱を発生し、金属の飛散、やけど、またはその両方を引き起こす可能性のある危険な電力の電圧です。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

• ノードがエンクロージャーに取り付けられているかマウントされている場合、エンクロージャーまたはマウントからノードを取り外します。構成ガイドを参照してください。

手順

1. このタスクの準備をします。
   1. デスクトップ・マウントのファン・シュラウドを取り外します。ファン・シュラウドの取り外しを参照してください。
2. 取り外すファン・モジュールの位置を確認します。システム・ファンの番号付けを参照してください。
3. ファン・モジュールを取り外します。

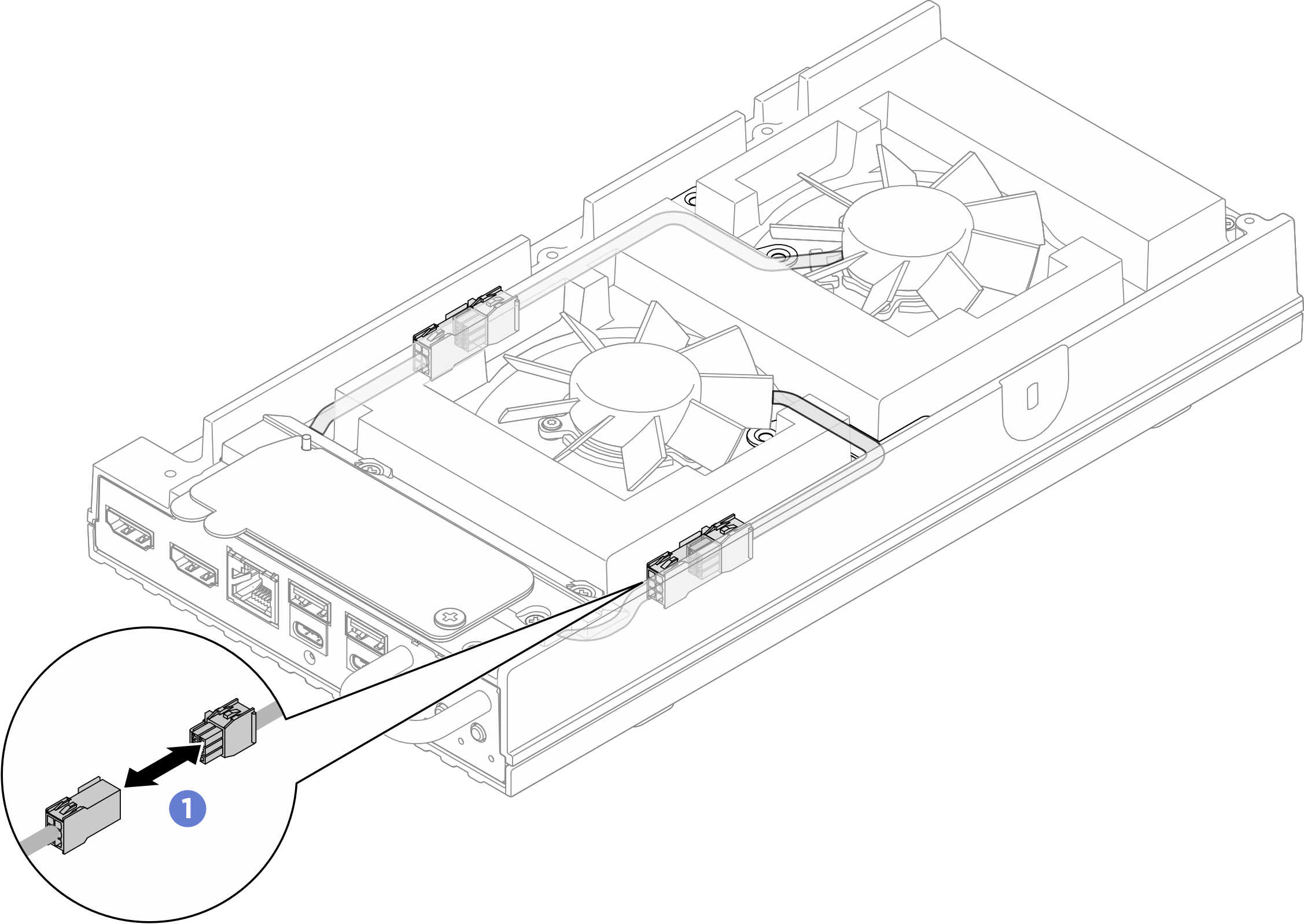

   1. ファン・モジュール・ケーブルをファン・ブリッジ・ケーブルから切り離します。
      図 1. ファン・ブリッジ・ケーブルの切り離し


   2. ファン・モジュール・ケーブル・ブラケットを固定している 2 本のねじを取り外し、ファン・モジュール・ケーブル・ブラケットをサーバーから取り外します。
      図 2. ファン・モジュール 1 ケーブル・ブラケット



      図 3. ファン・モジュール 2 ケーブル・ブラケット

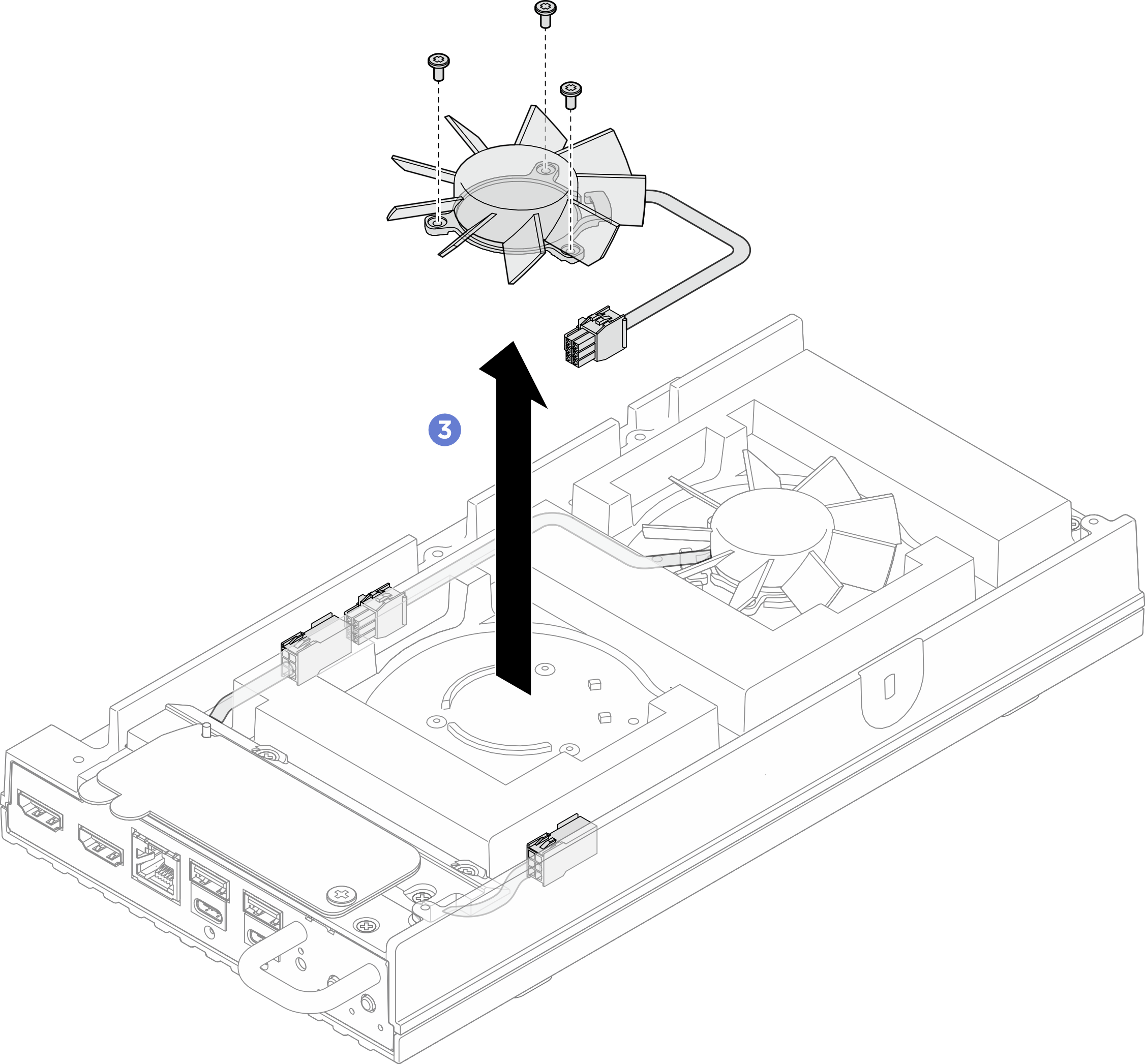

   3. ファン・モジュールをトップ・カバーに固定している 3 本のねじを取り外し、ファン・モジュールを慎重に持ち上げます。
      図 4. ファン・モジュールの取り外し


   注

   必要に応じて、他のファン・モジュールを取り外す手順を繰り返します。
