卸下風扇模組

請依照本節中的指示卸下風扇模組。

關於此作業

S002

注意

裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。

S009

注意

為避免人身傷害，請拔下風扇纜線，再從裝置卸下風扇。

S017

注意

附近有危險的活動風扇葉片。手指和身體其他部位應保持距離。

S033

注意

含有高壓電。高壓電流在遇到金屬短路時可能會產生熱能，導致金屬液化、燃燒或兩者同時發生。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

• 如果節點已安裝在機體中或已裝載，請將節點從機體或裝載座卸下。請參閱配置指南。

程序

1. 為此作業做好準備。
   1. 卸下桌面裝載風扇罩。請參閱卸下風扇罩。
2. 在上蓋上找出要卸下風扇模組的風扇插槽。如需詳細資料，請參閱系統風扇編號。
3. 卸下風扇模組。
   註

   如有需要，請對要卸下的其他風扇重複以下程序。
   1. 從風扇模組纜線接頭拔掉風扇模組纜線。

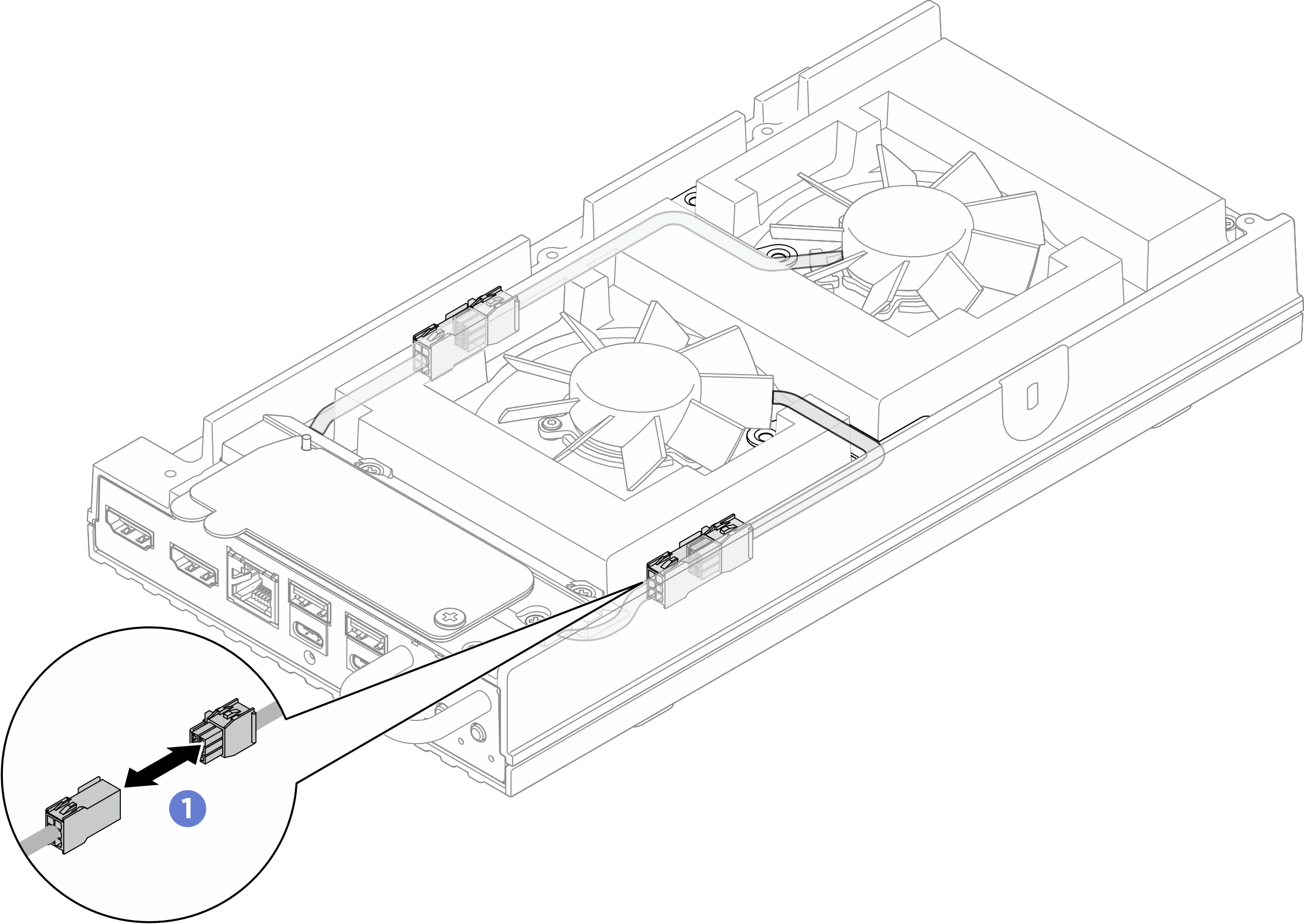

      圖 1. 拔掉風扇橋接纜線


   2. 卸下固定風扇模組纜線托架的兩個螺絲，然後從伺服器上卸下風扇模組纜線托架。
      圖 2. 風扇 1 托架的螺絲位置



      圖 3. 風扇 2 托架的螺絲位置


   3. 卸下將風扇模組固定到上蓋的三個螺絲，然後輕輕抬起風扇模組。

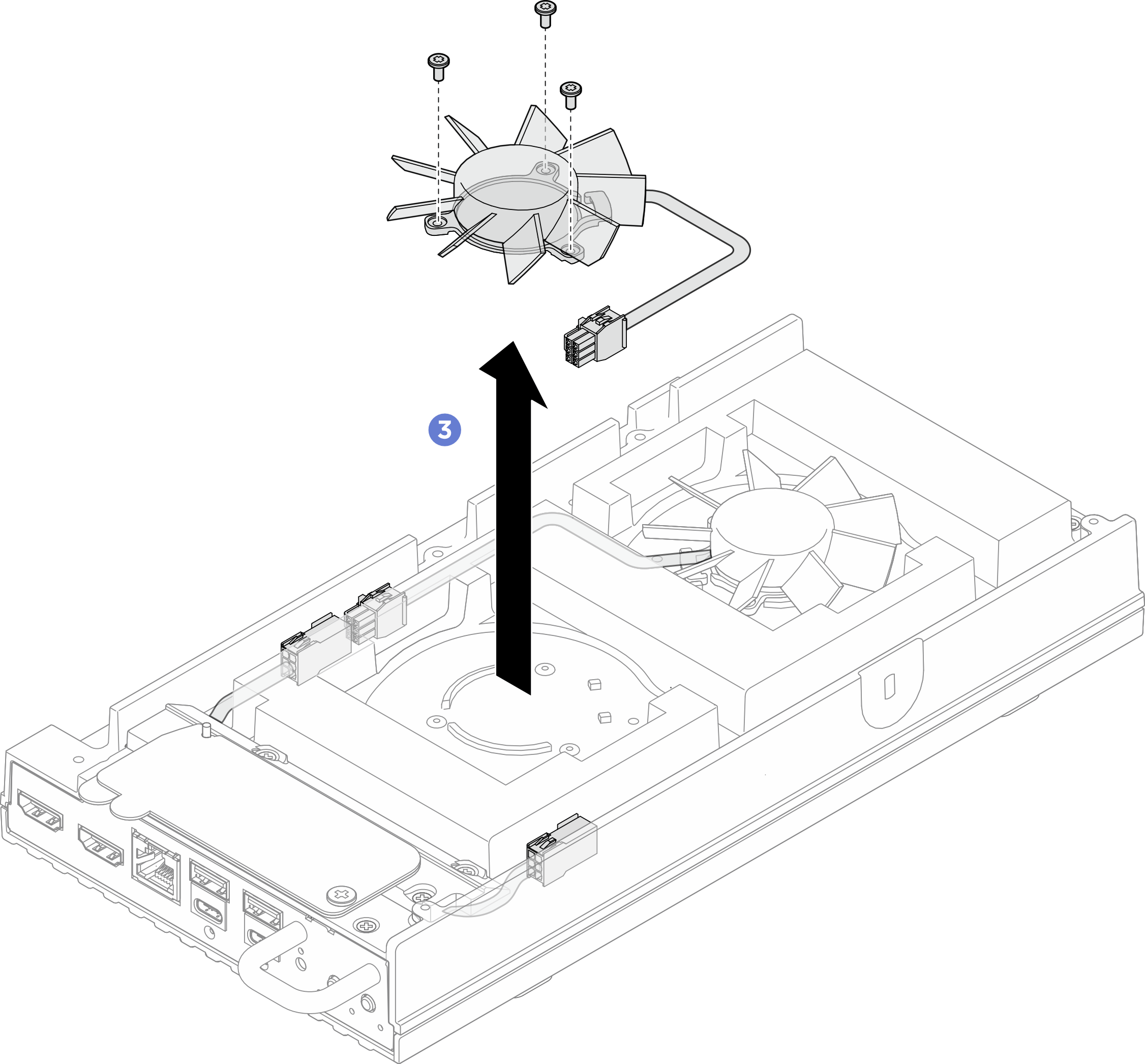

      圖 4. 卸下風扇模組
