Retrait d’un module de ventilateur

Suivez les instructions de cette section pour retirer un module ventilateur.

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

S009

ATTENTION

Pour éviter tout risque de blessure, déconnectez les câbles du ventilateur avant de retirer celui-ci de l'unité.

S017

ATTENTION

Pales de ventilateurs mobiles dangereuses à proximité. Évitez tout contact avec les doigts ou toute autre partie du corps.

S033

ATTENTION

Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu’elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Si le nœud est installé dans un boîtier ou est monté, retirez le nœud du boîtier ou du montage. Voir Guide de configuration.

Procédure

1. Préparez-vous à cette tâche.
   1. Retirez le capotage du ventilateur (montage sur bureau). Voir Retrait d’un capotage de ventilateur.
2. Repérez l’emplacement du ventilateur sur le carter supérieur pour retirer le module de ventilateur. Voir Numérotation des ventilateurs système pour plus de détails.
3. Retirez le module ventilateur.
   Remarque

   Si nécessaire, répétez les procédures ci-dessous pour l’autre ventilateur à retirer.
   1. Débranchez le câble du module ventilateur de son connecteur.

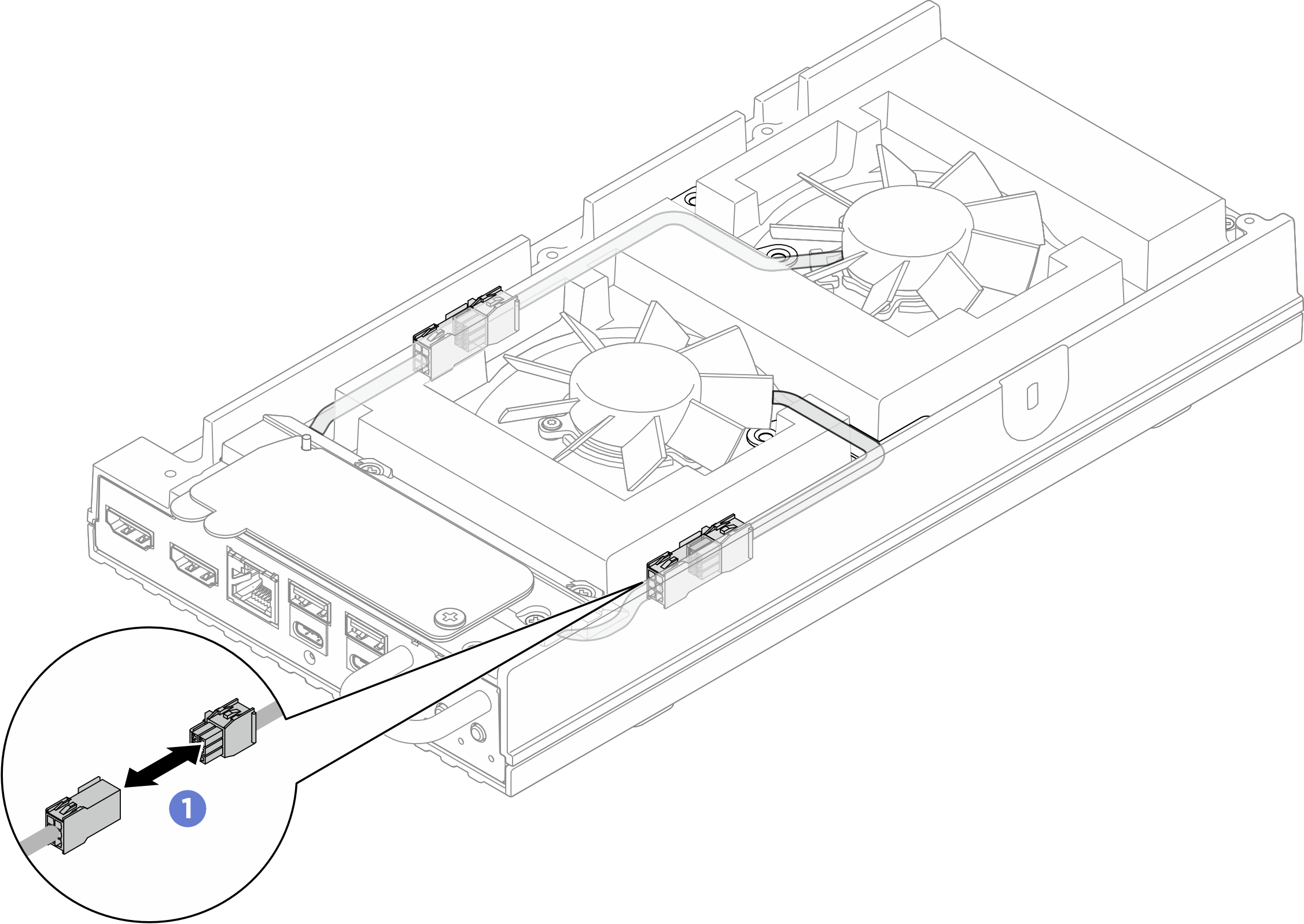

      Figure 1. Déconnexion du câble de la passerelle du ventilateur


   2. Retirez les deux vis qui fixent le support de câble du module ventilateur, puis retirez-le du serveur.
      Figure 2. Emplacement des vis du support du ventilateur 1



      Figure 3. Emplacement des vis du support du ventilateur 2


   3. Retirez les trois vis qui fixent le module de ventilateur au carter supérieur. Ensuite, soulevez délicatement le module de ventilateur.

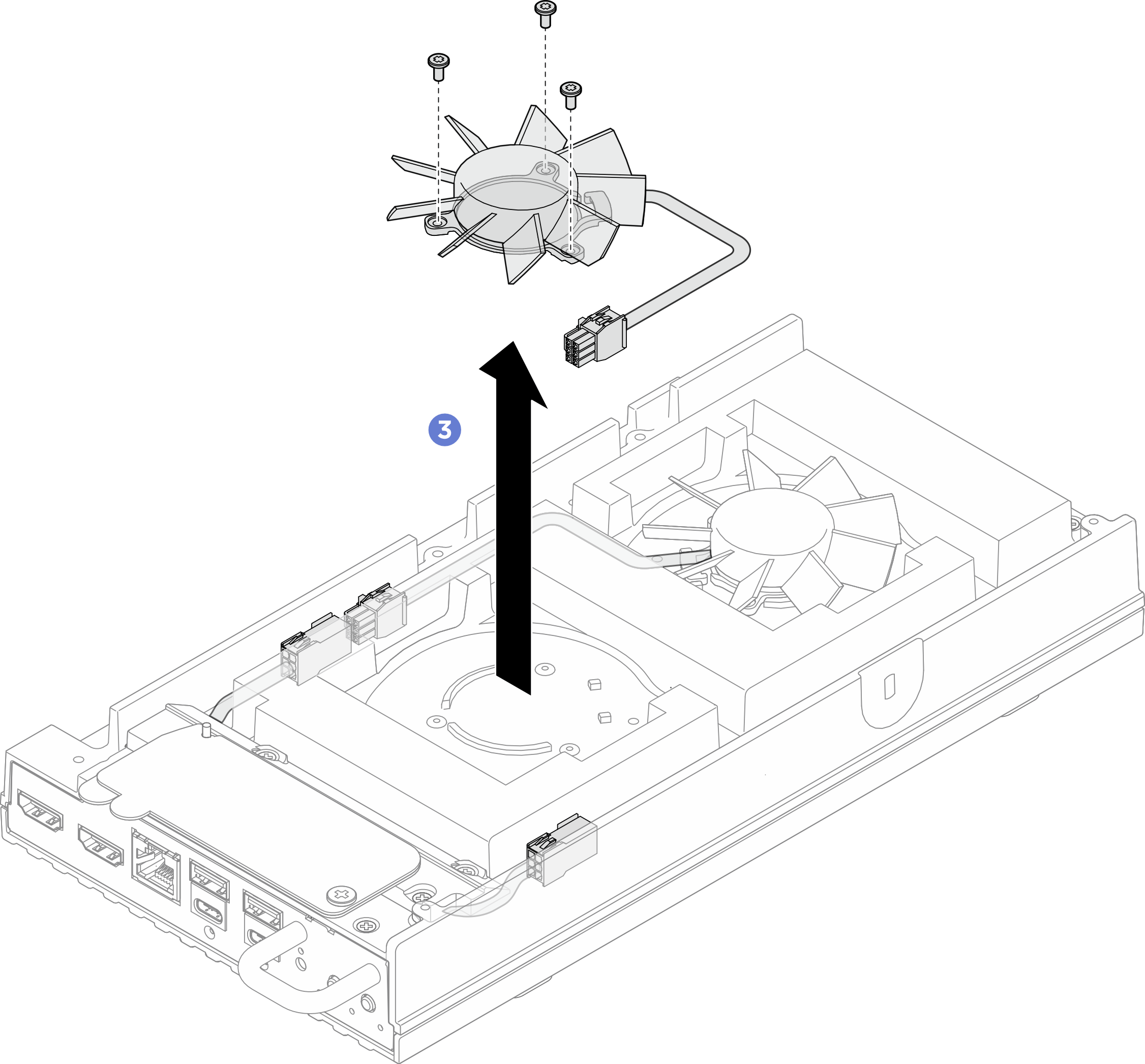

      Figure 4. Retrait du module de ventilation
